De Besnoeiing van het aluminiummetaal aan Roterende die de Scheerbeurtvlieg van de Lengtemachine aan Machine 3 X 1800 wordt gesneden van de Lengtelijn

De Besnoeiing van het aluminiummetaal aan Roterende die de Scheerbeurtvlieg van de Lengtemachine aan Machine 3 X 1800 wordt gesneden van de Lengtelijn
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Al (0.3-3) x 1800
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
100-180 dagen
payment method
L/C, T/T
Supply Capacity
15lines per jaar

Product Details

Markeren:

Aluminiummetaal aan Lengtemachine die wordt gesneden

,

Metaal aan Lengtemachine wordt gesneden 1800mm die

,

Vlieg aan de Machine die van de Lengtelijn wordt gesneden

Name: Roterende die de Scheerbeurtvlieg van het aluminiumblad aan Lengtelijn wordt gesneden
Material: Het Blad van de aluminiumrol
Sheet Thickness: 0,3-3 mm
Sheet Width: 3001800mm
Sheet Length: 500-6000mm
Cutting Speed: 60pcs/min x 1m
Coil ID: 508mm
Coil Weight: maximum 10T
Shear Type: Roterende scheerbeurt
Length Tolerance: +/- 0,5 mm
Flatness: 1mm/m2
Total Power: 300KW
Product Brief
Roterende die de Scheerbeurtvlieg van het aluminiumblad aan Lengtelijn (3 x 1800) wordt gesneden Het aluminiumblad is licht in massadichtheid, heldere vlotte oppervlakte, zachter lichaam, kan de aluminiumrol zeer brede, zeer grote die afmetingen zijn, van het hete rollen en toen het koude rollen ...
Product Description

Roterende die de Scheerbeurtvlieg van het aluminiumblad aan Lengtelijn (3 x 1800) wordt gesneden



Het aluminiumblad is licht in massadichtheid, heldere vlotte oppervlakte, zachter lichaam, kan de aluminiumrol zeer brede, zeer grote die afmetingen zijn, van het hete rollen en toen het koude rollen proces worden gemaakt. De het bladbesnoeiing van de aluminiumrol aan lengtelijn vliegknipsel moeten zou zijn, is de roterende scheerbeurt efficiënte die vlieg aan lengteoplossing wordt gesneden.



Karakters:

  1. niet vlakt het einde onophoudelijk aluminiumblad zonder broodjesteken af
  2. het servosnuifje voeden met het coderen om bladlengte, de gelijke van het vliegknipsel met de lengte te kennen
  3. De dubbele roterende scheerbeurtacties verzekeren precies de scherpe plaats.
  4. het stapelen van systeem ontvangt stuk voor stuk blad zonder bladen te kwetsen.
  5. hallo nivellerende machine 6 geschikt om zachte aluminiumbladen in hoge precisie te nivelleren
  6. de automatische cantilever uncoiler is efficiënt en nauwkeurig, zijn de doornsegmenten de randen die van de tandenpignon met elkaar overlappen.



Het bladspecificatie van de aluminiumrol

het blad van de aluminiumrol dikte breedte gewicht dichtheid
0.26mm 2002000mm 5-6T 2.71g/m3



De eigenschappen van het aluminiumblad:

categorie zuiverheid rang gebruik
1xxx reeks Al 99% 1050, 1060,1100 gemeenschappelijk
2xxx Cu (3-5%) 2A16 (LY16), 2A06 (LY6) luchtvaart
3xxx Mn (1.0-1.5%) 3003,3004,3005,3A02, 3A21 gemeenschappelijk
5xxx Mg (3-5%) 5052.5005.5083.6754. 5A05 gemeenschappelijk, luchtvaart
7xxx Zn 7075 luchtvaartmaterialen



Samenstelling

  • 1.Coil opslaand zadel, sla één of twee aluminiumrollen op
  • 2.Coil ladingsauto. neem een rol van zadel en laad een rol aan uncoiler
  • 3.Single doorn uncoiler: de hydraulische uitbreidingsdoorn voor standaard hydraulische Ф508mm, centraliseert het aanpassen, met document schilmesje.
  • 4.Coil hoofdschokdemperrol, schilmesje die plaat scheppen: om coillhoofd van uncoiler te openen en in snuifjevoeder te verzenden
  • 5.2+17 rol Leveler: 6Hi, 2layers-zijn de het werkrollen, de middenrollen van 2layers en de reserverollen van 2layers, achterspanning voordelig tussen leveler en uncoiler.
  • 6. Het broodjeslijst van Pit Accumulator of van de transmissie: de kuil accumuleert blad in kuil om leveler het ononderbroken werken te verzekeren, is de lijst van het transmissiebroodje ook uitvoerbaar in het synchrone vlieg scheren.
  • 7. Paren dubbele rollen, met servolengtemaatregel (en Film die lamineren): Servolengte die (paar van snuifjerollen of 2+5+2 die rollenstructuur meten door servomotor en controlemechanisme worden gedreven), met Pu met een laag bedekte snuifjerollen voor film het lamineren
  • 8.Rotary-scheerbeurt: scherpe frequentie en plaats vanaf bladlengte en snelheid.
  • 9.Belt transportband: vervoer gebeëindigde bladen aan stapelaar
  • 10.Stacker: stuk voor stuk ontvangend blad en omhoog zich opstapelt bij het opheffen van lijst, die lading 5T stapelen.
  • 11.Sheets auto, de lijst van het outputbroodje: lever bladen uit, dan inpakkend. kan twee auto's, één het werken en het andere wachten zijn.
  • 12.Hydraulic systeem: 11KW de toestelpomp verstrekt 12Mpa-druk.
  • 13.Electric controlesysteem: Één elektrisch kabinet en twee exploitantpanelen (één console voor het servo meten, PLC, HMI en het stapelen, voor zich het ontrollen en het nivelleren) met volledige en veilige functies

Parameters:

Punt Gegevens Punt gegevens
materiaal Aluminiumrol nivellerende rol Ф70mm, 17pcs
bladbreedte 500-1600 nivellerende motor 75KW
bladdikte 0.3-3.0 Het servolengte bevestigen  7.5KW
rolgewicht 15T het stapelen van systeem één reeks
strooklengte 5004000m film het lamineren beschikbaar
lijnsnelheid 80m/min Elektrische controle PLC van Siemens
tijd van knipsel per rol 40-120mins type van leveler 6hi



De aluminiumbladen in rollen gewoonlijk is zachter in lichaam en vlot in oppervlakte, kan zuivere aluminium of aluminiumlegering zijn. het vaakst 1xxx, 3xxx, 5xxx, 7xxx-de bladen van het reeksaluminium. De opbrengststerkte ≥65Mpa, de bladen van de treksterkte170-305mpa Rol kan volledige zacht (o-staat) zijn, semi hard (H24), hard hoogtepunt (H18).



Foto's:

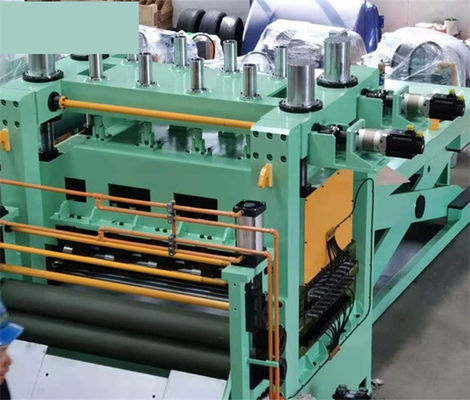

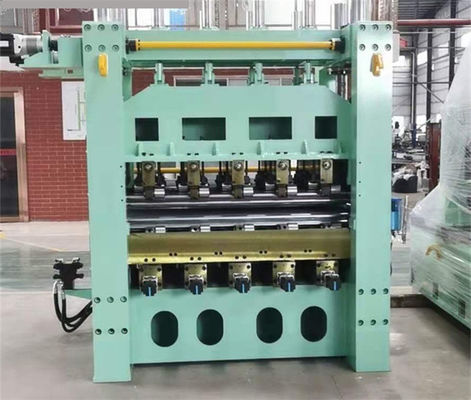

De Besnoeiing van het aluminiummetaal aan Roterende die de Scheerbeurtvlieg van de Lengtemachine aan Machine 3 X 1800 wordt gesneden van de LengtelijnDe Besnoeiing van het aluminiummetaal aan Roterende die de Scheerbeurtvlieg van de Lengtemachine aan Machine 3 X 1800 wordt gesneden van de Lengtelijn
