Van de de Rol Scherpe Lijn van het aluminiumblad de Vlieg Bewegende die Scheerbeurt aan de Lijn van de Lengterol wordt gesneden

Aluminiumplaat Fly Moving Shear Cut to Length Line Machine

Aluminiumplaten in rollen (bereik 0,15-6,0 mm, aluminiumplaten van meer dan 10 mm en stukken van meer dan 25 mm) zijn zachter van lichaam en gladder van oppervlak, kunnen puur aluminium of aluminiumlegering zijn.Meestal 1xxx, 3xxx, 5xxx, 7xxx serie aluminium platen. Verschillende aluminium plaat eigenschappen verschillen sterk, in het algemeen Opbrengststerkte ≥65Mpa, treksterkte 170-305Mpa Coil platen kunnen volledig zacht ((O-toestand),halfhard ((H24), volhard ((H18).

Specificatie van aluminiumfolie

Eigenschappen van aluminiumplaat:

De personages:

De aluminium spoel plaat gesneden naar lengte lijn moet vliegen snijden type, ofwel roterende scheer of bewegende scheer, het snijden zal geen invloed hebben op het plaat gaan vooruit

1. niet-stop continu platte aluminiumplaat zonder rolmerk
2. Stop-go servo knijpvoeding zal het plaatoppervlak beschadigen, vliegsnijden hoeft niet te stoppen.
3. Het stapelsysteem ontvangt de plaat stukje bij stukje zonder het te beschadigen, de stapler kan één of twee sets zijn per lijnsnelheid.
4. 6 hi-niveller voor het met hoge precisie nivelleren van zachte aluminiumplaten
5. De automatische kantilever-ontroller is efficiënt en nauwkeurig, geschikt voor aluminium spoelen.

Samenstelling

• 1.Coil opslag zadel, opslaan een of twee aluminium spoelen
• 2.Coil laden wagen. Neem een spoel van zadel en laden een spoel aan uncoiler
• 3.Een enkel mandel ontroller: hydraulische uitbreidingsmandel voor standaard Ф508mm, hydraulisch gecentraliseerd instellen, met papierpeeler.
• 4.Roller voor het afspelen van de spoelkop, scheepsplaat voor de peeler: om de spoelkop van de ontroller te openen en in de knijpvoeder te sturen
• 5.2+17 Roller leveler: 6Hi, 2 lagen werkrollers, 2 lagen middelste rollers en 2 lagen back-up rollers, achterste spanning is gunstig tussen leveler en uncoiler.
• 6.Pit Accumulator of transmissie rollen tafel: pit accumuleren plaat in de put om een gelijkere continue werkzaamheden te waarborgen, transmissie rollen tafel is ook werkbaar in synchrone vlieg snijden.
• 7. dubbelrolparen, met servo lengtemeting (en filmlamineering): servo lengtemeting ((par van knijprolparen of 2+5+2 rollenstructuur aangedreven door servomotor en regelaar),met PU-gecoate knipperrollers voor filmlaminering
• 8.Fly-shear, met schroefstaafgids: snijfrequentie is relatief aan de bladlengte, hydraulisch snijden van onder naar boven.
• 9.Belt Conveyor: vervoeren van de afgewerkte vellen naar de stapler
• 10.Stacker: het stukje voor stuk ontvangen van vellen en opstapelen op een heftafel, stapelbelasting 5T.
• 11.Lachten Auto, uitvoer roll tafel: lever platen uit, dan verpakken. kan twee auto's, een werkende en de andere wacht.
• 12.Hydraulisch systeem: 11 kW tandwielpomp zorgt voor een druk van 12Mpa.
• 13.Elektrisch besturingssysteem: één elektrische kast en twee bedieningspanelen ((één console voor servometing, PLC, HMI en stapelen, één voor ontwikkelen en nivelleren) met volledige en veilige functies)

Parameters:

Layoutproces:

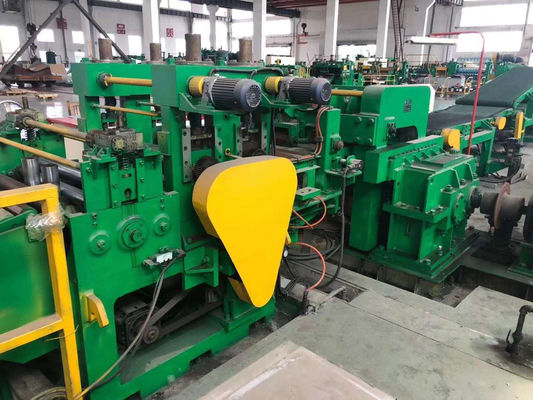

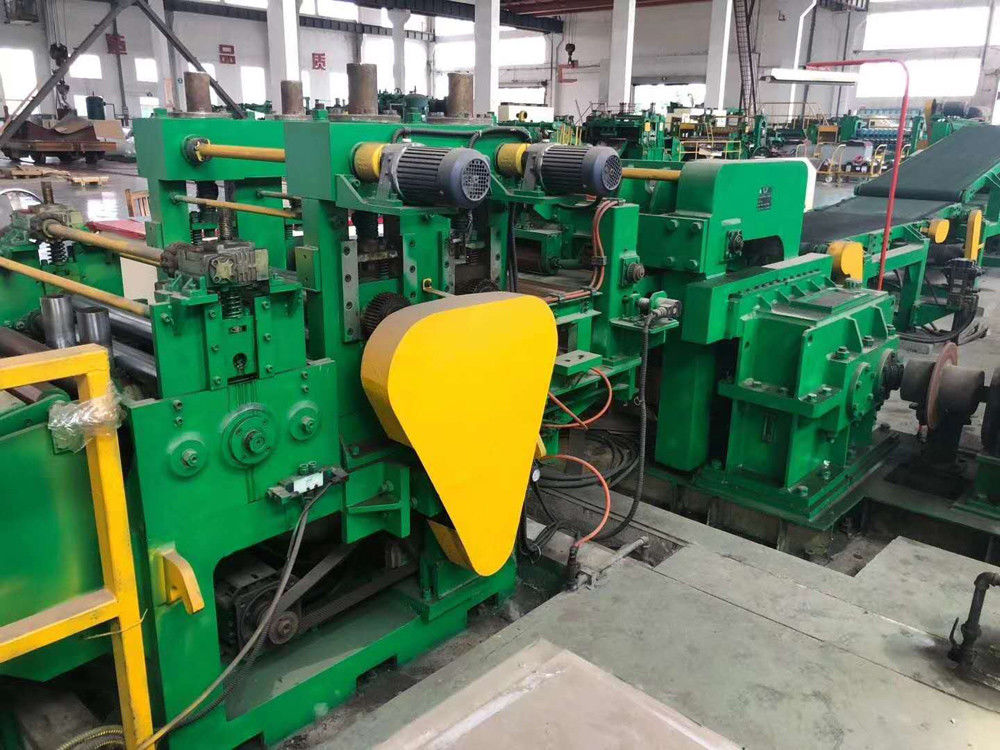

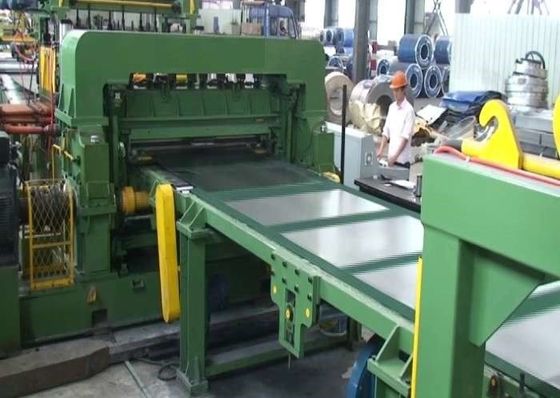

Foto's:
