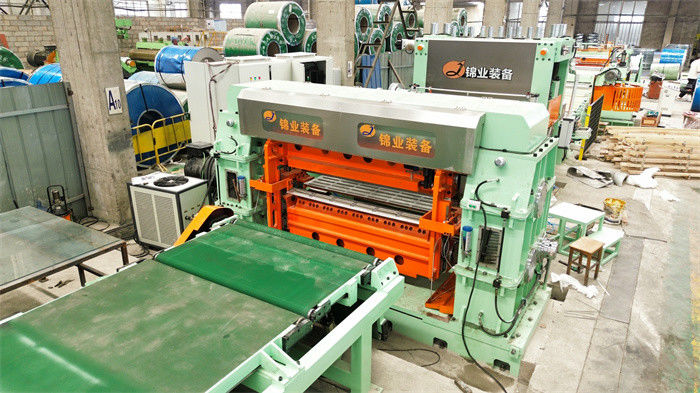

Roestvrij staal vliegen scheer in lengte gesneden lijn

Roestvrij staal vliegen scheer in lengte gesneden lijn
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Vlieg (0,2-2) x 850
Trading Properties
MOQ
1 set
Packing
40HC x 3
period for dispatch
120-180days
payment method
T/T

Product Details

Markeren:

6Hi Snijd naar lengte lijn

,

SUS-snijd naar lengtelijn

,

roestvrij staal

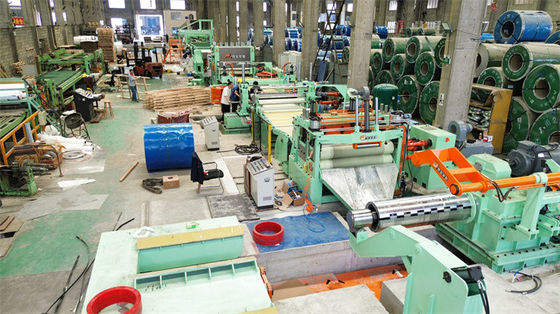

Name: 6Hi leveler roterende scheer vlieg scheer gesneden naar lengte lijn
Sheet Material: Roestvrij staal 304, 316, zink -zink-nicklelegering
Sheet Thickness: 0.22mm
Sheet Width: 200850mm
Coil ID: 508mm, 610mm
Coil OD: 1800 mm
Coil Weight: 15 t
Cutting Speed: 180 stuks per minuut.
Cutting Length: 2003000mm
Cutting Style: Roterende scheerbeurt
Leveler: 6hi servo regelen
Total Power: 300 kW
Land Area: 30m x 8m
Stacker: Doppelstapelers
Product Brief
Automatische roterende schaar vliegsnijlijn voor lengte, roestvrij staal 0,3-3 X 1000 6Hi Leveler roterende schaar vliegsnijlijn SUS roestvrij staal 0,2 - 2 X 850 Roterende schaar vliegsnijlijn, gemaakt door ons bedrijf, is snelle en zeer precieze, vooral geschikt voor dunne plaat korte plaat metaal ...
Product Description

Automatische roterende schaar vliegsnijlijn voor lengte, roestvrij staal 0,3-3 X 1000

6Hi Leveler roterende schaar vliegsnijlijn SUS roestvrij staal 0,2 - 2 X 850



Roterende schaar vliegsnijlijn, gemaakt door ons bedrijf, is snelle en zeer precieze, vooral geschikt voor dunne plaat korte plaat metaal snijden:

  • Vliegsnijden is geschikt voor dunne plaat spoel lange lengte (duizenden meters) snijden.
  • Vliegsnijfrequentie kan oplopen tot 150 keer/min. Lijn snelheid 80 -100m/min
  • Korte platen snijden betekent hoge frequentie continu snijden hoge productiviteit.
  • Zeer precieze 6High leveler, filmlaminator, dubbele stapelaars zijn een hoge productie-opstelling.
  • De vliegsnijlijn voor 0,3 -3,0 mm x 1000 mmB x 200 -3000 mmL.
  • De nivelleringsrollen worden automatisch afgesteld door servo-aangedreven rugrollen.

Parameters:

Invoer Grondstof en Eindproduct
Grondstoffen Warm/Koud gewalst roestvrij staal
Mechanische Eigenschap Treksterkte σb≤800Mpa, σs≤550Mpa
Dikte 0,2-2,0 mm, 0,3-3,0 mm
Breedte 200mm-1000mm (Max)
Spoel Buitendiameter ≤Φ1500,1800mm
Spoel Binnendiameter Φ508mm (vergroten tot Φ610mm met pakkingen)
Max Gewicht 10 ton, 15 ton, 20 ton
Plaat lengte 200 - 3000mm
Lengte Tolerantie L 0 = 1M±0,3 mm (constante snelheid)
L 0 = 1 M±0,4 mm (versnelling / vertraging)
Diagonale Lengte Tolerantie L 1 = 1M±0,5mm
Stapelhoogte 650mm Max (houten ondersteuning ca. 150mm hoog)
Max Stapelgewicht 5 ton



  Vliegende CTL Parameters
1 Lineaire Snelheid 0-80 m/min
2 Draadsnelheid 0-15 m/min
3 Voeding 380V / 50Hz / 3PH
4 Geïnstalleerd Vermogen Ongeveer 220KW
5 Dwars Snijwijze Twee Messen Vliegend Tegen Snijden
Snijmechanisme track snijden
6 Besturingswijze AC, CNC en PLC Besturing
7 Aandrijfmotor a. Afwikkelmotor: AC 30KW b. Nivelleermotor: AC 75KW

c. Vliegschaar Servomotor:

AC 90KW



Samenstelling:

  Item Aantal
1 Laadstation 1
2 Laadwagen 1
3 Afwikkelaar 1
4 Precisie Nivelleermachine (19 Rollen) 1
5 Servo Voedingsapparaat (Inclusief Lamineerapparaat) 1
6 Roterende Hoge Snelheid Vliegsnijder 1
7 Drie Traps Transportband 1
8 1ste Automatische platenstapelaar 1
9 2de Automatische stapelaar 1
10 Hydraulisch Systeem 1
11 Pneumatisch Systeem 1
12 Smeersysteem 1
13 Elektrisch Systeem 1



Eigenschappen:

  1. De snijlijn voor lengte is om vlakke stalen platen van een bepaalde lengte te maken door te nivelleren en op lengte te snijden, bestaande uit afwikkelaar, nivelleermachine, roterende schaar, stapelaar, enz. met hulpfuncties voor het laden van spoelen, lengtemeting, filmcoating, platenlevering en -uitvoer, enz.

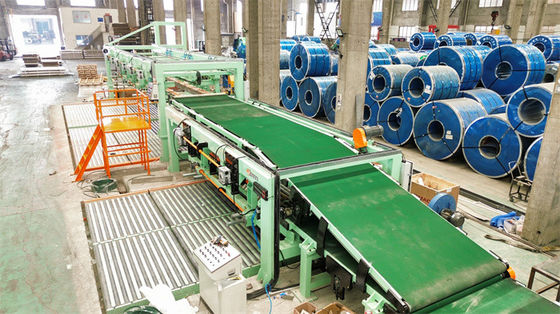

  2. Het werkproces is afwikkelen, 19 rollen 6hi nivellering, lengtemeting, roterend vliegsnijden, de gesneden platen gaan naar de eerste stapelaar totdat het aantal stapelingen het vooraf ingestelde aantal bereikt, dan handmatig overbrengen naar de tweede stapelaar. Terwijl de platen naar de tweede stapelaar gaan, worden de platen op de eerste heftafel uitgevoerd door een rollentafel en keert de eerste stapelaar terug naar de werktoestand. Op deze manier kan het snijden van één stalen spoel continu doorgaan.
  3. Het werkproces is automatisch, met PLC-servo besturing en HMI. Op het touchscreen kunnen plaatmaten, aantal stuks, gewicht van de platen worden ingesteld, bovendien heeft het functies: voedingssnelheid instellen, voedingslengte instellen, aantal voedingen instellen, wisselen tussen handmatig en automatisch, automatisch starten, automatisch stoppen, pauzeren, teller nul, vooruit-achteruit knop, schaar omhoog-omlaag, foutmeldingen, enz.
  4. De verchroomde rollen, PU-rollen, blazer, enz. spelen een rol bij het beschermen van het plaatoppervlak tegen beschadiging.
  5. Behalve handmatig inrijgen, alles in automatische werking.
