De Scheerbeurt van de het Bladvlieg van de aluminiumrol aan Lengtelijnen 3001600mm Breedte wordt gesneden die

Hoge snelheidsStaalplaat aan de Lichte Maat die van de Lengtelijn wordt gesneden

De aluminiumbladen in rollen gewoonlijk is zachter in lichaam en vlot in oppervlakte, kan zuivere aluminium of aluminiumlegering zijn. het vaakst 1xxx, 3xxx, 5xxx, 7xxx-de bladen van het reeksaluminium. De opbrengststerkte ≥65Mpa, de bladen van de treksterkte170-305mpa Rol kan volledige zacht (o-staat) zijn, semi hard (H24), hard hoogtepunt (H18).

Het bladspecificatie van de aluminiumrol

De eigenschappen van het aluminiumblad:

Karakters:

Volgens de het bladkarakters van de aluminiumrol, moet de besnoeiing aan lengtelijn vlieg scherp type zijn

1. niet vlakt het einde onophoudelijk aluminiumblad zonder broodjesteken af
2. het servosnuifje voeden zal bladoppervlakte kwetsen, knipsel vergt vliegen dat niet
3. het stapelen van systeem ontvangt stuk voor stuk blad zonder het te kwetsen.
4. hallo nivellerende machine 6 geschikt om zachte aluminiumbladen in hoge precisie te nivelleren
5. de automatische cantilever uncoiler is efficiënt en nauwkeurig.

Samenstelling

• 1.Coil opslaand zadel, sla één of twee aluminiumrollen op
• 2.Coil ladingsauto. neem een rol van zadel en laad een rol aan uncoiler
• 3.Single doorn uncoiler: de hydraulische uitbreidingsdoorn voor standaard hydraulische Ф508mm, centraliseert het aanpassen, met document schilmesje.
• 4.Coil hoofdschokdemperrol, schilmesje die plaat scheppen: om coillhoofd van uncoiler te openen en in snuifjevoeder te verzenden

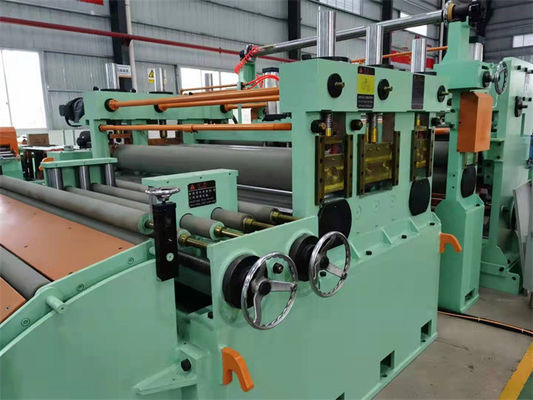

• 5.2+17 rol Leveler: 6Hi, 2layers-zijn de het werkrollen, de middenrollen van 2layers en de reserverollen van 2layers, achterspanning voordelig tussen leveler en uncoiler.
• 6. Het broodjeslijst van Pit Accumulator of van de transmissie: de kuil accumuleert blad in kuil om leveler het ononderbroken werken te verzekeren, is de lijst van het transmissiebroodje ook uitvoerbaar in het synchrone vlieg scheren.
• 7. Paren dubbele rollen, met servolengtemaatregel (en Film die lamineren): Servolengte die (paar van snuifjerollen of 2+5+2 die rollenstructuur meten door servomotor en controlemechanisme worden gedreven), met Pu met een laag bedekte snuifjerollen voor film het lamineren

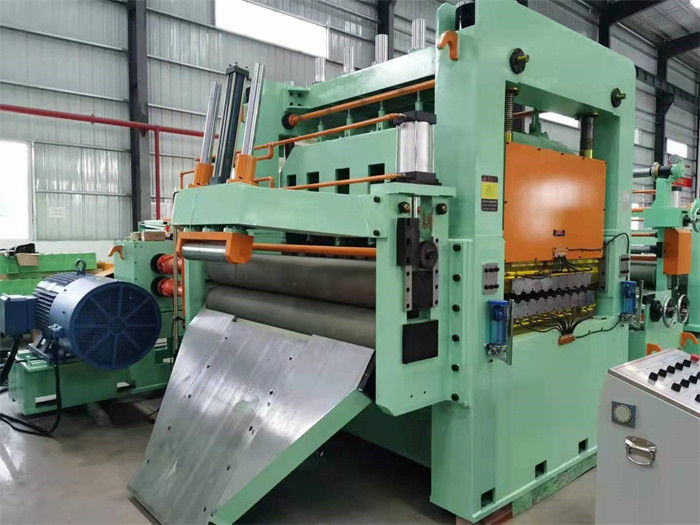

• 8.Fly-scheerbeurt, met de gids van de schroefstaaf: de scherpe frequentie is met betrekking tot bladlengte, hydraulisch knipsel van neer aan omhoog.
• 9.Belt transportband: vervoer gebeëindigde bladen aan stapelaar

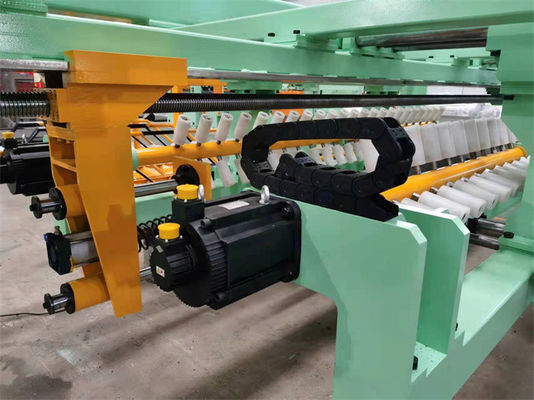

• 10.Stacker: stuk voor stuk ontvangend blad en omhoog zich opstapelt bij het opheffen van lijst, die lading 5T stapelen.
• 11.Sheets auto, de lijst van het outputbroodje: lever bladen uit, dan inpakkend. kan twee auto's, één het werken en het andere wachten zijn.
• 12.Hydraulic systeem: 11KW de toestelpomp verstrekt 12Mpa-druk.
• 13.Electric controlesysteem: Één elektrisch kabinet en twee exploitantpanelen (één console voor het servo meten, PLC, HMI en het stapelen, voor zich het ontrollen en het nivelleren) met volledige en veilige functies

Parameters:

Lay-outproces:

Foto's:
