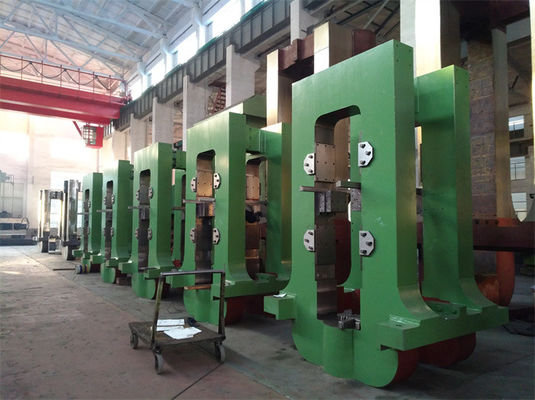

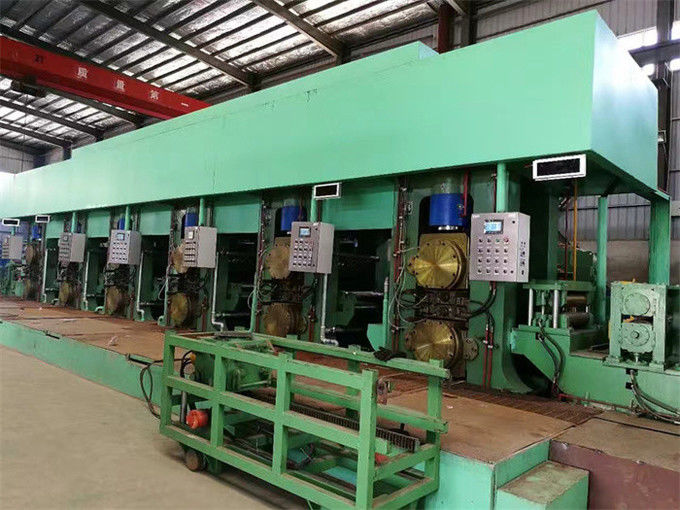

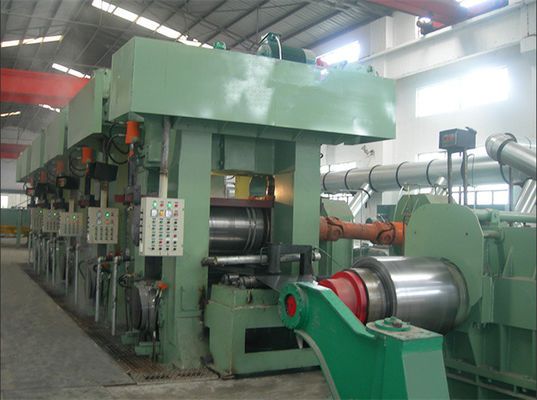

Hoge snelheid 4Hi 6Hi Zes Lijn Achter elkaar 750 van de Tribunes Koude Molen

Hoge snelheid 4Hi 6Hi Zes Lijn Achter elkaar 750 van de Tribunes Koude Molen
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
750 achter elkaar
Trading Properties
MOQ
1SET
Packing
8x 40HC
period for dispatch
120 -180 dagen
payment method
T/T

Product Details

Markeren:

6Hi zes Tribunes Koude Molen Achter elkaar

,

Koude Molenlijn achter elkaar 550

,

Hoge snelheid 4 hallo walserij

Name: Hoge snelheid 4Hi 6Hi Zes Tribunes Koude Molen Achter elkaar
Material: HRPO Q195 Q235
Input: 2-3 x 650mm
Output: 0.25-1.0 x 650mm
Rolling Speed: 550m/min
Work Roller: dia180 x 750
Backup Roller: dia650 x 730
Press Down: Hydraulische AGC
Total Power: 6000KW
Land Area: 40m x 15m
Product Brief
Hoge snelheid 4Hi 6Hi Zes Lijn Achter elkaar 750 van de Tribunes Koude Molen Samenstelling Hydraulische uitbreiding uncoiler Hydraulische scheerbeurt, lassende lijst Horizontale spiraalvormige accumulator de lijst van de ingangsverwerking (omvat spanningsbroodje) de molens van 4hi 6hi, 1#-2#-3#-4#-5...
Product Description

Hoge snelheid 4Hi 6Hi Zes Lijn Achter elkaar 750 van de Tribunes Koude Molen



Samenstelling

  1. Hydraulische uitbreiding uncoiler
  2. Hydraulische scheerbeurt, lassende lijst
  3. Horizontale spiraalvormige accumulator
  4. de lijst van de ingangsverwerking (omvat spanningsbroodje)
  5. de molens van 4hi 6hi, 1#-2#-3#-4#-5#-6#
  6. Hydraulische reserverollen die apparaat veranderen (6sets)
  7. het veranderende apparaat van de het werkrol (2sets)
  8. de lijst van de outputverwerking (hydraulische scheerbeurt)
  9. rol die auto lossen
  10. Normaal druk hydraulisch systeem
  11. AGC hydraulisch systeem 1Set
  12. Olie-gas smerend systeem 1Set
  13. dunne olie smerende post 1Set
  14. Proces smerende Post (de Klant treft voorbereidingen)
  15. Elektrisch controlesysteem 1Set
  16. het systeem van de diktemaat, 2sets

Stroom:

Uncoiler→Shear, lassende table→Horizontal spiraalvormige accumulator→entry verwerkingslijst (omvat spanningsbroodje) van de de molen→ uitgang van →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# de verwerkingslijst (omvat scheerbeurt) →recoiler→Coil het leegmaken auto



Parameters:

Grondstof
Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE
opbrengst strength≤ 360N/mm2 trekstrength≤ 610N/mm2
23mm dikte x (550-650) mm-breedte
ID508mm OD1800 maximum 10T
Afgewerkt product
0,25 1.0mm X.500 650mm
ID508 X OD1800 x 10T
750 Molen de Achter elkaar van 4Hi 6hi 6heads
φ180-φ170×750mm het werkrol
φ650 ~φ620× 730mm reserverollen
molenkolommen: 400mm x 460mm
AGC hydraulische cilinder: D700/500× 80mm
Hoofdmotor: 850KW x 6sets
Drijfas: SWC390-1700
Maximum het rollen kracht: 6500KN
Maximum het rollen torsie: 55KN.M
Rolling snelheid: maximum 560m/min





Hydraulisch AGC systeem:

  • Elektrohydraulische servoklep: instelling 609, de tank van de roestvrij staalolie en pijpen.
  • Omvat pomp, tank, koeler, filter, energieaccumulator, verwarmer, klepgroepen, verplaatsingssensor, druksensor, AGC software en computerkabinet, enz.
  • Systeemdruk: 31.5MPa
  • Het werkpressure≤18-21mpa stepless regelbaar
  • Maximum het neerdrukken snelheid
  • 46# anti dragende hydraulische olie
  • Olienetheid in systeem: NAS7
  • Temperatuur van oi: 45±10℃
  • Olie het filtreren netheid in pijpleidingen: 10um
  • Olie het filtreren netheid vóór servoklep: 3um
  • Terugkeerolie het filtreren netheid: 10μm
  • Consumptie van koelwater: 11m3/h
  • Druk van koelwater in omloop: 0.4Mpa
  • Straalkachel: 3×2kW

Elektrisch controlesysteem:

  • De brug van Siemens 6RA80 2 de snelheid van de 4 kwadrant zwak magneet het aanpassen systeem, PLC van Siemens de controle van het programmeringsantwoord.
  • De optische kabel of de profibuskabel verbindt modules om communicatie, met spanning te realiseren toetredend.
  • De constante het rollen spanning met het rollen van diameter die en volgt de spanning stijgen.
  • Één hoofdruit, twee exploitantpanelen, cantileverpaneel bij 1#-molen, met stroom, snelheid, spanningsvertoning.
  • Het controlesysteem omvat programmeerbare controlemechanisme, touch screen, pomp, actuator, signaalinspectie, enz., om machineparameters, uitvoeringsstatus en foutenanalyse, met druk te tonen, positiesensoren die in controlelijn toetreden.
  • De fout komt uit, alarmverlichting en klinkend om eraan te herinneren en 5mins het recentere abnormale signaal toont
