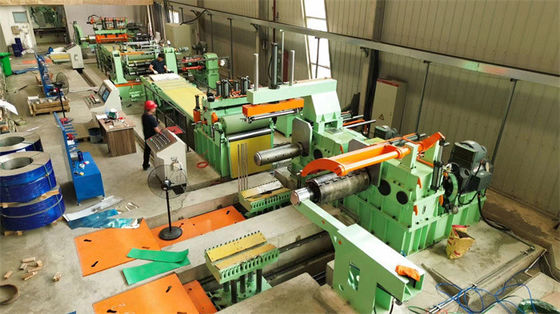

Precision Steel Coil Slitter Slitting Line Machine voor het snijden van roestvrij staal 2 x 850
Wij ontwerpen en maken een 0,2-2 x 850 capaciteit roestvrij staal spoel snijlijn voor de klant met de onderstaande tekens:
1. Cantilever ontroller met achterste spanning
2- Knijp de deflector rollen en oogst scheer
3. Twee luspen voor en na slitter
4. Film lamineren vóór snijden
5. verticale schroothoop online
6Plaatspanning en separator
7 Dubbele mandrel terugspoeler
In één staalversnipperingslijn zijn de kerneenheden de ontrolmachine, de slitmachine en de terugsnippermachine.

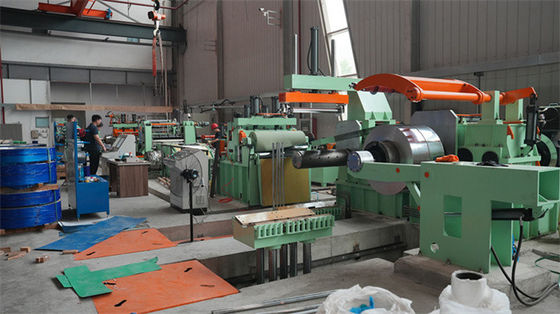

- Onrolmachine: laden van de stalen spoel op de onrol mandrel, open de kop van de spoel en lossen van de spoel in het snijproces.

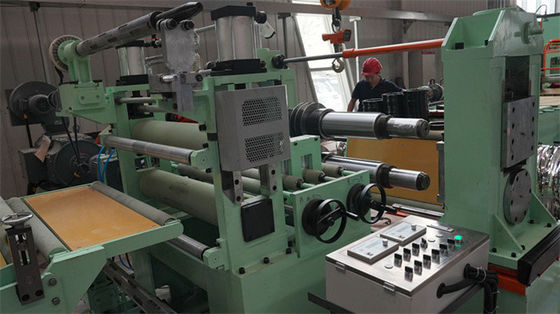

- Slittermachine: dubbele scheuren om cirkelvormige roterende messen te gebruiken om staalstrook langslangs te snijden, de motor en versnellingsbak aandrijven de twee scheuren,de druk op de bovenste boeg wordt geregeld door motor en wormversnelling;.
De slittergereedschappen omvatten cirkelvormige messen, stalen afstandsbepalers tussen messen en kussens om de slitstrips rechtstreeks van de slitter te leiden.
De precisie van de slitter is erg belangrijk, de twee scheidslijnen moeten parallel zijn, de messen en de afstandsbepalers moeten goed nauwkeurig zijn.
Kniven wisselen: open bedieningszijde slitter stand, installatie van gereedschappen op twee arbor.Twee slitter koppen of torent draaiende arbor laten gereedschappen installatie offline en bespaart rusttijd.
- De machine voor de terugspoeling: terugspoelen van scheurstroken op de terugspoelmandrel, het omvat de persseparator, de uitbreidingsmandrel, de aandrijvingsmotor en de versnellingsbak, de steunarm, de duwer.
Voor dunne plaatwikkelingen is de terugslagmandrel naadloos, om stalen banden in lagen te beschermen.
De rewound stalen strips zijn netjes in lagen en randen, de telescoop binnen 0,5 mm
Een dunne plaat snijmachine heeft hoge snelheid nodig snijden 120m/min, 150m/min, 200m/min, dus ongeveer een half uur kan een spoel snijden, plus
De effectieve mechanisme is ingericht om de downtime te verkorten, de tijd van laden, draaddraaien en lossen kan binnen 10 minuten worden afgerond, elke 8 uur kan 10 spoelen worden gesneden (10 spoelen x 15T = 150T).
Parameters:
| Snijlijn 0,25 -2,0 X 850 200 mpm |
Parameters |
| Komende stalen spoelen |
ID508mm, 610mm, OD1800mm, spoelgewicht 15T |
| andere, met een breedte van niet meer dan 15 mm |
ID508mm, OD1800mm, spoelgewicht 15T max |
| Breedte van de moederspoel |
300-850 mm |
| Breedtes van baby spoelen |
20 mm -600 mm |
| Aantal snijwerkzaamheden |
1 mm x 30 slits; 2 mm x 15 slits |
| Hoofdmotor |
Slitter 110 kW + Recoiler 132 kW |
| Snijmes |
ID205 x OD320 x 10/15mm SKD11 HRC58-61 |
| Tandenbalk van de recoiler |
met een breedte van niet meer dan 15 mm |
| Facultatief |
Snelverwisselende slitsers, lossen van draaistokken |
| Snijdsnelheid |
0-100-200 mpm verstelbaar |
| Configuratie |
Siemens PLC, Inovance VFD, Vitory Valves |
| Snijprecisie |
Slitsbreedte ±0,1 mm; camber ±0,1 mm/m; bur 5% van de dikte; terugslagbuik <0,5 mm |
