De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219)

De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219)
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Hg 219
Trading Properties
MOQ
1SET
period for dispatch
180-240Days
payment method
T/T

Product Details

Markeren:

Productielijn voor oliebuizen van ERW

Name: De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW
Input: U-staalstroken
Output: Φ89~Φ219 pijpen
Producing Speed: 30m/min
Land Area: 200m x 20m
HF Welder: In vaste toestand 800KW
Cutting: De zaag van het vliegknipsel
Tooling: Cr12, GCr15-rollen
Forming Technology: 7 + 5 horizontale rollen
Roller Shaft: Horizontale 140mm
Total Power: 2500KW
Seam Heating: MF het ontharden
Product Brief
De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219) De scheerbeurt & het lassen table→ gaat het Horizontale spiraalvormige Accumulating→ MF van de de naadopsporing → van de gebrekopsporing → Forming→ HF van Uncoiling→Stripstraightening→ welding→ Deburring (buiten en binnen) ...
Product Description

De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219)



 De scheerbeurt & het lassen table→ gaat het Horizontale spiraalvormige Accumulating→ MF van de de naadopsporing → van de gebrekopsporing → Forming→ HF van Uncoiling→Stripstraightening→ welding→ Deburring (buiten en binnen) →polishing → online annealing→ van de Vliegcutting→ van Straightening→ van de luchtkoelings →water cooling→Sizing→ Pijp het broodjes table→ eind die →hydrostatic test→ malen door → controle→ maatregel → het schilderen teken→ verpakking



Horizontaal broodjeskader & Verticaal broodjeskader:

Het vormen van stadium: 8 van horizontaal broodjesreeksen kader, 2 van hen roteren type.

                         7sets verticaal broodjeskader, 5 van hen roteert type.

Het rangschikken van stadium:  4sets universeel broodjeskader, verticale het broodjeskaders van 4sets.

het rechtmaken van stadium: de Turkenhoofd van 2sets 4rolls


Sepcification van HG219-Pijpproductielijn:

Grondstoffen
laag koolstofstaal, laag legeringsstaal, u of Cr.
treksterkte: σb≤600Mpa
strekgrens: σs≤315MPa
2.0-8.0 x 800mm, ID508mm OD1800mm, 12T
Gebeëindigde Pijpen

om pijpgrootte: Φ89~Φ219mm * 2mm ~ 8mm
regel, rechthoekige pijpgrootte: 70 ×70mm~200× 200mm * 2.5mm~7.0mm

60×80mm~240 × 160mm * 2.5mm~7.0mm
het veroorzaken van lengte: 6~12m (kan door klantenverzoek worden ontworpen)
scherpe lengteprecisie: ±3mm (door de hete zaag van de wrijvingcomputer)

Machineparameters

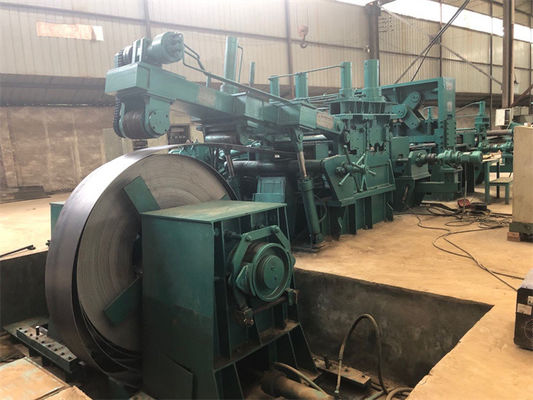

 Decoiler, hydraulische uitbreiding, luchtrem, 12T-lading

Rol hoofdopener en gelijkrichter: 30KW
scheerbeurt & van het uiteindelassen apparaat, Co2-schildlassen
spiraalvormige accumulator, 8m die, 80m/min, 150KW voeden
het vormen van & het Rangschikken van eenheid, 250KW x 2 gelijkstroom.

hete wrijving vliegende zaag, 150KW, hydraulisch omwentelingsknipsel
in werking gestelde uit lijst, 7.5KW.
delasser van  800kWHF,1reeks; MF600KWx2sets dieontharden
rollen, volgens de grootte van de klantenpijp

Het hydrostatische testen: 5-jaren '20 per stuk,
 Totale installatiemacht: 2500KW
Lijnsnelheid: 30m/min



ERW-de Specificatie van Pijpmachines:

Model Pijpgrootte HF-lasser (kW) Motormacht (kW) Snelheid (m/min)
Фmm x mm
HG16 Ф (7-20) x (0.2-0.5) 60 22 80-140
HG25 Ф (8-32) x (0.35-1.3) 100 45 70-130
HG32 Ф (15-50) x (0.6-2.0) 150 110 60-120
HG50 Ф (20-63) x (0.8-2.5) 200 160 50-100
HG63 Ф (20-76) x (0.8-3.0) 250 200 30-90
HG76 Ф (25-80) x (1.2-4.0) 300 110x2 30-80
HG89 Ф (32-102) x (1.5-4.5) 300 132 x 2 30-80
HG114 Ф (38-127) x (1.5-4.5) 300 160 x 2 30-70
HG125 Ф (50-165) x (2.0-5.0) 400 185x2 20-60
HG165 Ф (76-165) x (2.0-6.0) 600 200x2 15-50



De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219)De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219)De Productielijn van de de Oliebuis van API Steel Pipe Welding ERW (Hg 219)
