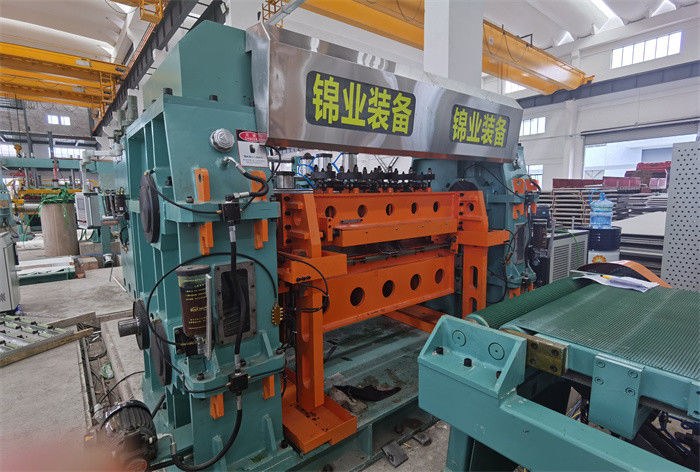

Roterende die Scheerbeurtvlieg aan lengtelijn wordt gesneden

Roterende die Scheerbeurtvlieg aan lengtelijn wordt gesneden
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Vlieg (0.3-3) x 1000
Trading Properties
MOQ
1set
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Markeren:

200mm Vliegen Gesneden aan Lengtelijn

,

Het roestvrije Vliegen Gesneden aan Lengtelijn

,

220KW vliegen Gesneden aan Lengtelijn

Name: Roterende die Scheerbeurtvlieg aan het Roestvrije staal van de Lengtelijn wordt gesneden
Sheet Material: Roestvrij staal 304, 316, zink -zink-nicklelegering
Sheet Thickness: 0,3-3 mm
Sheet Width: 2001000mm
Coil ID: 508mm, 610mm
Coil OD: 1800 mm
Coil Weight: 15 t
Cutting Speed: 80pcs 1m per minuut
Cutting Length: 2003000mm
Cutting Style: Roterende vliegscheerbeurt
Leveler: 6hi
Total Power: 220 kW
Land Area: 28m x 8m
Feeding Direction: Klant beslist
Product Brief
Automatische roterende schaarvlieg op lengte gesneden lijn Roestvrij staal 0,3-3 X 1000 Rotary Shear Fly op lengte gesneden lijn, gemaakt door ons bedrijf, is hoge snelheid en hoge precisie, vooral. geschikt voor het snijden van dunne platen en korte platen: Vliegsnijden is geschikt voor het snijden ...
Product Description

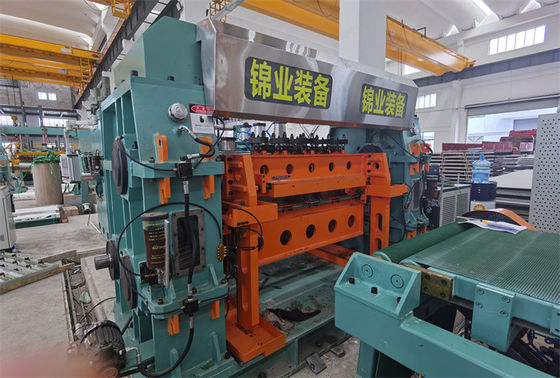

Automatische roterende schaarvlieg op lengte gesneden lijn Roestvrij staal 0,3-3 X 1000



Rotary Shear Fly op lengte gesneden lijn, gemaakt door ons bedrijf, is hoge snelheid en hoge precisie, vooral. geschikt voor het snijden van dunne platen en korte platen:

  • Vliegsnijden is geschikt voor het snijden van dunne platen in lange lengtes (duizenden meters).
  • De vliegsnijfrequentie kan oplopen tot 150 keer / min. Lijnsnelheid 80 -100 m/min
  • Snijden van korte platen betekent continu snijden met hoge frequentie en hoge productiviteit.
  • Hoge precisie 6 Hoge leveller, filmlamineerder, dubbele stapelaars zijn hoge productie-arrangementen.
  • De vliegensnijlijn voor 0,3 -3,0 mm x 1000 mm B x 200 - 3000 mm L.
  • Het afstellen van de nivelleringsrollen gebeurt automatisch door servo-aandrukken van de steunrollen.

Parameters:

Invoer grondstof en eindproduct
Grondstoffen Heet/koudgewalst roestvrij staal
Mechanische eigendom Treksterkte σb≤800Mpa, σs≤550Mpa
Dikte 0,2-2,0 mm, 0,3-3,0 mm
Breedte 200 mm-1000 mm (maximaal)
Buitendiameter spoel ≤Φ1500,1800 mm
Spoel-ID Φ508mm (vergroten tot Φ610mm met pakkingen)
Maximaal gewicht 10 ton, 15 ton, 20 ton
Lengte van het blad 200 - 3000 mm
Lengtetolerantie L0= 1M±0,3 mm (uniforme snelheid)
L0= 1 M±0,4 mm (versnelling/vertraging)
Diagonale lengtetolerantie L1= 1M ± 0,5 mm
Stapelhoogte 650 mm Max (houten steun ca. 150 mm hoog)
Maximaal stapelgewicht 5 ton



  Vliegende CTL-parameters
1 Lineaire snelheid 0-80 m/min
2 Inrijgsnelheid 0-15 m/min
3 Voeding 380V / 50Hz / 3PH
4 Geïnstalleerd vermogen Ongeveer 220 kW
5 Dwarssnijdende manier Twee messen vliegen tegensnijden
Snijmechanisme spoorsnijden
6 Controle manier AC-, CNC- en PLC-besturing
7 Aandrijfmotor A. Decoilmotor: AC 30KW b. Nivelleringsmotor: AC 75 kW

C. Vliegende schaar servomotor:

Wisselstroom 90 kW



Samenstelling:

  Item Aantal
1 Laadstation 1
2 Auto laden 1
3 Decoiler 1
4 Nauwkeurige nivelleringsmachine (19 rollen) 1
5 Servotoevoerapparaat (inclusief lamineerapparaat) 1
6 Roterende hogesnelheidsvliegensnijder 1
7 Drietraps transportband 1
8 1stAutomatische vellenstapelaar 1
9 2nlAutomatische stapelaar 1
10 Hydraulisch systeem 1
11 Pneumatisch systeem 1
12 Smeersysteem 1
13 Elektrisch systeem 1



Karakters:

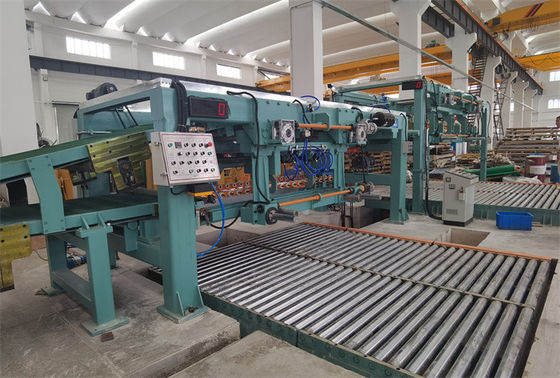

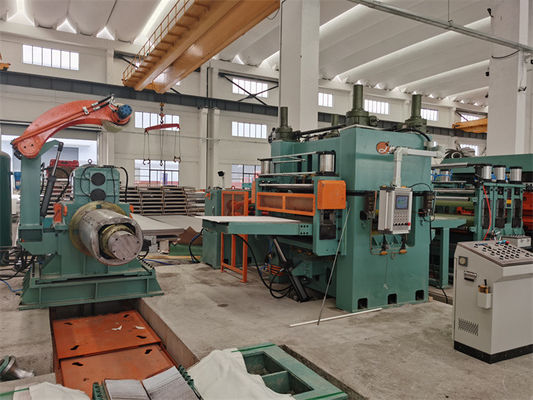

  1. De op lengte gesneden lijn is om een ​​bepaalde lengte platte stalen platen te maken door ze te nivelleren en op lengte te snijden, bestaande uit een afroller, een leveller, een roterende schaar, een stapelaar, enz. met hulpfuncties voor het laden van de rol, het meten van de lengte, het coaten van films, het leveren en uitvoeren van vellen, enz.
  2. Het werkproces bestaat uit afrollen, 19 rollen 6hi nivelleren, lengtemeting, roterend vliegenschaarsnijden, de gesneden vellen gaan naar de eerste stapelaar totdat het aantal stapelingen het vooraf ingestelde aantal bereikt, en vervolgens handmatig overbrengen naar de tweede stapelaar. Terwijl de vellen naar de tweede stapelaar gaan, voert u de vellen uit op de eerste heftafel per roltafel en keert vervolgens de eerste stapelaar terug naar de werkstatus. Op deze manier kan er continu één staalrol worden gesneden.
  3. Het werkproces is automatisch, met gebruikmaking van PLC-servobesturing en HMI.on-aanraakscherm, kan de velformaten, het aantal stuks instellen, het gewicht van de vellen berekenen en heeft bovendien functies: invoersnelheid instellen, invoerlengte instellen, aantal invoer instellen, uitwisseling tussen handmatig en automatisch, automatisch starten, automatisch stoppen, pauzeren, teller nul, vooruit-achterwaarts-knop, omhoog-omlaag schuiven, storingsalarm, enz.
  4. De verchroomde rollen, PU-rollen, ventilator, enz. spelen een rol bij het beschermen van het plaatoppervlak tegen beschadiging.
  5. Behalve handmatig inrijgen, alles in automatische werking.
