Aluminium spoel Al folie longitudinale Slitting Line Machine 0,15 -1,5 x 1600

Aluminium spoel Al folie longitudinale Slitting Line Machine 0,15 -1,5 x 1600


De machine voor het longitudinaal snijden van aluminiumfolie met aluminium spoel is speciaal ontworpen voor het ontwikkelen, het longitudinaal snijden en het wikkelen van aluminium spoelen.met name het snijden van O-staats aluminium spoelen (Al2Q3)Het aluminiummateriaal is licht, dun en zacht, met zeer hoge eisen aan de snijnauwkeurigheid en de spoelnauwkeurigheid.met een vermogen van niet meer dan 50 W

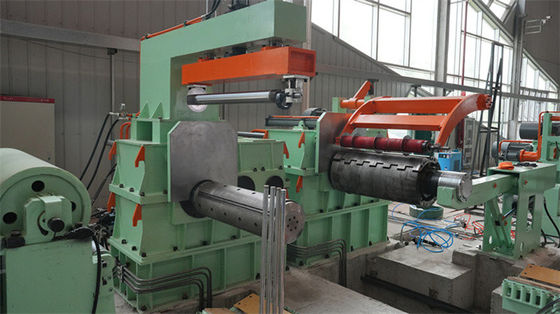

De gehele snijlijn omvat een opslagplatform, een mobiele ontrolmachine, een vooropslagput, een mobiele zijgeleiding, een schijfsnijdmachine (dubbele snijmachines beschikbaar), een offline randwikkelmachine,- Nee, niet echt..2 opslag van de lussen, voorseparatie, spanningsstation (plaat + twee rollen), achterscheermachine, meetrol, persseparatie-inrichting, terugspoeler en loswagen.Onder hen, moet het structurele ontwerp en de configuratie van elk onderdeel een hoog precisie niveau bereiken om de eisen van hoge snelheid precieze snijden en wikkelen te bereiken

Equipment kenmerken:

1Deze snijlijn houdt ten volle rekening met de oppervlaktebescherming van het plaat: het ventilatorvormige blok van de ontroltrommel heeft een gezaagde overlap.de persrol en de overgangsrol zijn beide ingepakte rubberrollers, en de terugspoeler is naadloos te wikkelen.

2De ingangslus overbrugging is een heftype, met een boogvormig voedingsapparaat, en de ultrasone detectie zorgt voor voldoende en flexibele materiaalopslag.

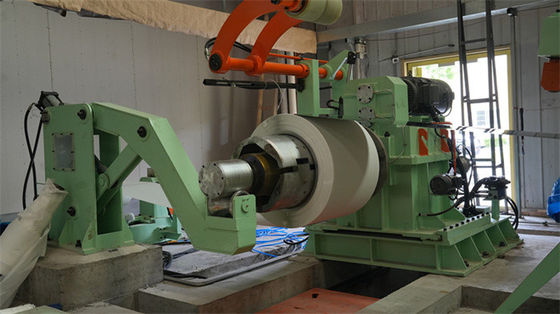

3. Hydraulische uitbreiding en samentrekking van de ontwaaier mandrel, automatische centering, pneumatische remmen, en actief voeden in de lus opslag.

4Het mobiele zijdelingse geleidingsstation omvat materiaalontvangende, klemmachines en scheermachines, die niet alleen de ontwikkelkop kunnen aansluiten om de materiaaltoevoer naar de schijfschermer te bereiken,maar ook voldoen aan de actieve voeding in de opslag put.

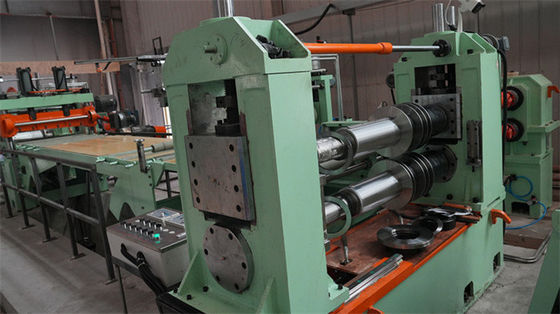

5. Langeafsnijden Snipper: schijfklingen, parallel snijden van de bovenste en onderste bladas, servopers van de bovenste bladas door middel van een kogelschroeflifter, elektronische liniaal die de opheffingsnauwkeurigheid regelt,anti-asiale beweging en een verlichtingsafstandverwijderingsinrichting die de nauwkeurigheid garandeert, met een asbeweging van de bladas binnen 0,005 mm.

6. Offline randschroot wikkelmachine: Het randschroot valt vrij in de put en wordt uit de put getrokken om in rollen te verzamelen.Er is een gefilterde drukplaat op de overgang gids tafel om te voorkomen dat de staart in de lus vallen.

7. Strepen scheiden mechanisme: De positie van de strippen scheiden schijf stukken volgens de grootte van de strippen te regelen, en ervoor te zorgen dat de strippen netjes gescheiden door middel van drie keer scheiden.

8. Spanningstafel, naast de plaatspanning, voorzien van dubbele rolspanning, servo regelaspanning, stabiele en verstelbare spanning met hoge nauwkeurigheid.

9. De snelheidsmeting van de rol: De rol heeft een relatief grote diameter en wordt door snelheidsmeting en draaistrips aangepast aan de wikkelhoek en de vereisten voor snelheidsregulering.

10- Splitsmechanisme: de hydraulische geleiderkolom drukt rechtstreeks naar beneden en de gelijkmatige druk stijgt passief, waardoor de strips netjes en betrouwbaar worden gescheiden.

11. Naadloze mandrel terugspoeler: Dubbele kaak naadloze trommel, interne uitbreidingsblok is een geïntegreerde mouw, met goede stijfheid en hoge nauwkeurigheid; Variabele frequentie constante spanningsregeling.

Samenstelling en parameters:
