Stalen snijlijn van spoel tot spoel voor CR-koolstaalplaat (dubbele snijkoppen)

Warmgewalste HR koolstofstaal spoelen zijn een dikkere reeks van stalen platen gemaakt van warmgewalste molen. koudgewalste staal spoelen zijn dunnere platen gemaakt van koudgewalste, de dikte bereik meestal onder 2 mm,het minimum rond 0.2mm, is het snijproces van hoge precisie, hoge snelheid en dus productief. GI- en gekleurde platen zijn meestal CR-staalplaten en gesneden op dezelfde snijmachine.

We geven verschillende opties van configuratie voor klanten te kiezen, de klant vertelt hun plan van de productie

• Inkomende afmetingen van de moederspoel
• Specificatie van de eindgebruikte baby spoelen
• Jaarlijkse productie
• Slitsprecisie

Elke snijlijn is op maat gemaakt, dus het meest geschikt voor de klant.

.

Samenstelling en parameters:

1)Zadel voor het voorbereiden van de spoel, 20T belasting

2)Een mandrel ontroller (508 mm mandrel, met 7,5 kW persrol)

3)Spoelkop-uitrichtings- en scheepsapparaat (hydraulisch)

4) dubbele knijprolletjes en 5-roller leveler en spoelkop snijwerk (30KW AC, 160mm rollen)

5) Gaten accumulator 1 (3m lang, 3m diep, 2,0m breed)

6)Zijdelingse begeleiding voor de slitter (300-1600 mm verstelbaar bereik)

7)Slitter ((dubbele koppen snelle uitwisseling is optioneel), 220 mm boord, 110KW DC

8)randschrootreeler ((onder de transmissie tafel) 4KW variabele frequentie

9) put accumulator 2 (3m lang, 5m diep, 1,6m breed)

10) voorseparator en spanningsoperator, deflectorroller (wolfiltspanning)

11)Recoiler met een 508 mm naadloze mandrel

12)Spoelontladingswagen, 20T belasting

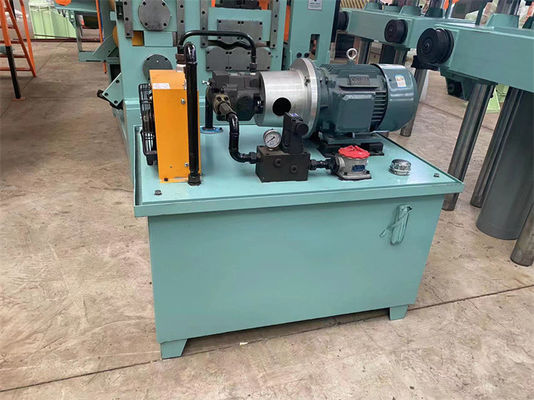

13)Hydraulisch systeem, pneumatisch systeem (7,5 kW variabele zuigerpomp)

14)Elektrisch besturingssysteem

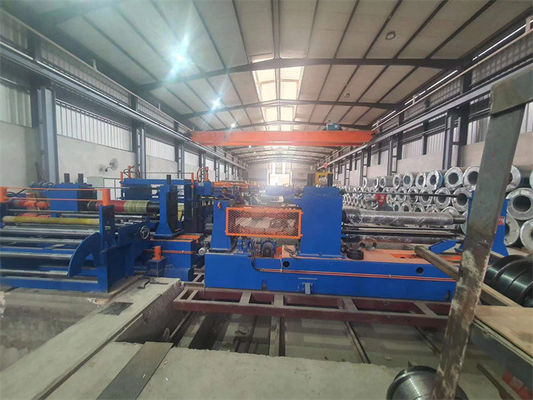

Layoutproces:

Coil preparing saddle, Coil loading car, Single mandrel Uncoiler met persrol, Coil hoofd peeler, Pinch feeder & 5 rol Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Pit loop 2, Spannings- en voorseparator, scheerrol en deflectorrol, terugspoeler met overarmseparator, spoelontladingswagen, (draaier)

Parameters:

Configuratie:
