AGC AFC APC Koudwalserijlijn Achter elkaar met zich CPC-het Ontrollen
Product Details
APC Koudwalserij Achter elkaar
,AFC Koudwalserij Achter elkaar
,AGC Walserij met zich CPC-het Ontrollen

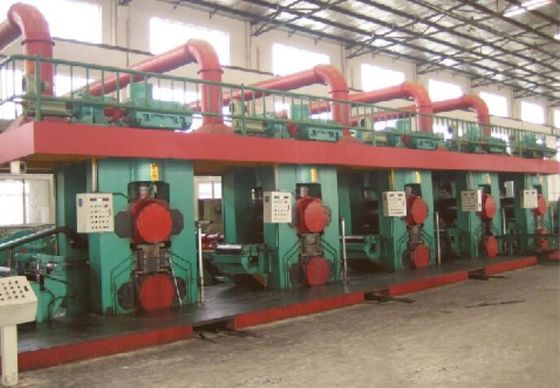

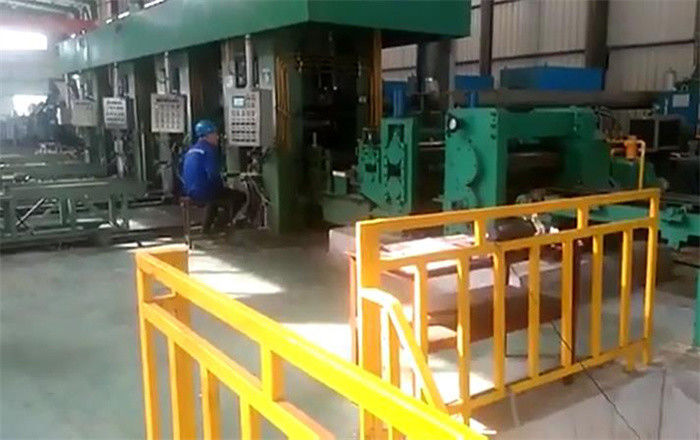

AGC/AFC/APC Koudwalserijlijn Achter elkaar met zich CPC-het Ontrollen
Samenstelling:
- Hydraulische uitbreiding Uncoiler Één Reeks
- Het twee-broodje snuifje, vijf-broodje maakt apparaat recht Één Reeks
- Lassen en knipselapparaat Één Reeks
- vloertype spiraalvormige lijn Één Reeks
- Het platform van de ingangsverwerking Één Reeks
- Hoofdmolen: Zes Reeksen van 4Hi de Koude Molen
- Diktemaat Zes Reeksen
- Spanningsmeter Vijf Reeksen
- Het platform van de uitgangsverwerking Één Reeks
- Hydraulische uitbreiding Recoiler: Één Reeks
- Lokale werkende doos: Zes Reeksen
- Centrale werkende console Één Reeks
- Hydraulische post: Drie Reeksen
- Dunne oliepost Twee Reeksen
- Emuslfied koelsysteem Één Reeks
Stroom:
De hydraulische de uitbreidings uncoiler→ van de vijf-Broodje van het Ladingsvervoer →Hydraulic machine→ Lassen rechtmaken en van de knipsel platform→ ingevoerde verwerking die platform→ Hydraulische uitbreiding Hydraulische Recoiler→ Hoofdmolen (6 reeksen 750 de Koude Molen van 4Hi) →output verwerking platform→ maakt vervoer leeg
Parameters:
| De materialen van de metaalstrook: |
|
Koolstofstaal (Q195, Q235,08AL) |
| HRPO, het Zwarte staal van u, |
| Na het midden ontharden |
| Rolidentiteitskaart: 508 mm; |
| Rol OD: maximum 1800 mm |
| Rolgewicht: maximum 12.000 kg |
| strookdikte: 2 - 3mm; |
| strookbreedte: 550 - 750 mm; |
| Afgewerkt productspecificatie: |
| Rolidentiteitskaart: 508 mm; |
| Rol OD: maximum 1800 mm |
| Rolgewicht: maximum 12.000 kg ( |
| Gebeëindigde Strookdikte: 0,25 - 0.8mm; |
| Strookbreedte: 550 - 750 mm; |
| Afgewerkt productprecisie: |
| Dikteverschil in longitudinale richting (in stal die rollen): |
| <±0.005mm (D<0> |
| Machineparameters: |
| Maximum het rollen kracht: 7000KN; |
| Maximum lijnsnelheid: 360 m/min; |
| Het inpassen van snelheid: 20 m/min; |
| Diktevermindering: |
| Maximum tot 90%-diktevermindering die (vanaf de eigenschappen van de staalstrook variëren) |
| Het terugdeinzen spanning: kN 70 |
| Recoilermotor: 430KW GELIJKSTROOM |
| De diameter φ210mm van de het werkrol - 200mm; |
| Reserveroldiameter φ650 620mm; |
| De sectie van molenkolommen: 350 x 450mm; |
| Reserverollager: FCD72104380 |
| Het ontrollen van doorndiameter: 508mm |
| Terugdeinzende doorndiameter: 508mm |
| Maximum openingshiaat tussen het werkrollen: 70mm |
| Hydraulische systematische druk voor pers-op hydraulische cilinder: Mpa 25 |
| Hydraulische druk voor rol die, middenrol die, saldo, kant die duwen overbrengen buigen: 21Mpa |
| Normale hydraulische druk: 10Mpa; |
| Terugdeinzende motor: 430KW; |
| Hoofdmolenmotor: 700KW x 6 |
AGC controle:
Het automatische systeem van de diktecontrole is samengesteld uit diktemaat, elektrisch controlekabinet, actuator om dikteafwijking te rectificeren. De diktemaat meet onophoudelijk de strookdikte, één zijvertoning en registreert de dikteafwijking, het signaal van de de dikteafwijking van de overkantinput aan elektrische controle. Het controlekabinet behandelt het signaal van het dikteverschil, geeft bevel aan actuator om de dikte te rectificeren, actuator aan neerdrukt van molen past om rolhiaat door motor of hydraulische cilinders te veranderen, of aanpast het terugdeinzen spanning door recoiler ankerstroom te veranderen, dus wordt de strookdikte gerectificeerd. De de lentevergelijking en de elastische verlengingskromme om diktecontrole te realiseren.
Controlewijzen van AGC:
- Elke zijhiaatcontrole: om hiaat van elke zijrol te controleren, voor het maken van rol en elke AGC het hydraulische cilinder opdragen
- Elke zij rollende krachtcontrole: om elke zij het rollen kracht aan tekenrol te controleren.
- Gemiddelde hiaatcontrole: om gemiddeld hiaat te controleren voor positie het model rollen.
- Neigingscontrole: om de hiaatneiging van twee kanten te controleren, om bladvlakheid en afwijking aan te passen.
- Totale rollende krachtcontrole: om totale het rollen kracht in rollend krachtmodel te controleren.
- Op de efficiënte wijze van de hiaatcontrole, wordt het controlemechanisme van de hiaatneiging geactiveerd om hiaat van twee kanten te verzekeren hetzelfde, op de efficiënte het rollen wijze van de krachtcontrole wordt het rollende controlemechanisme van het krachtverschil geactiveerd om het rollen kracht van twee kanten te verzekeren hetzelfde. De gemiddelde hiaatcontrole is standaardcontrolewijze om de nonimpact schakelaar tussen verschillende modellen te realiseren door het huidige waarde en hellings volgende te plaatsen.
