Hoge snelheid AGC omkeerbare koude rollende molen Elektriciteitsbesparing Voor 201 304 roestvrij staal spoel

Hoge snelheid AGC omkeerbare koudwalsen elektrische energiebesparing voor 201, 304 roestvrij staal spoel

Nu is de tijd van kleine marge van de hoge efficiëntie staal band rollen, moet een concurrerende koudwalsen fabriek in staat zijn om van hoge kwaliteit koudgewalste staal banden te maken tegen lagere kosten,Dit vereist een hoge snelheid stabiele rollen molen, energie besparen, rollen besparen, lagers besparen, en dit betekent dat meer mogelijke winst kan worden verkregen.

Energiebesparing Hoge productiviteit Omkeerbare koudwalsen zijn concurrerend in koudwalsen voor staal, om de volgende redenen:

1. Tweeledige versnellingsratingsverlagingsverhoudingen: groter koppel en spanning voor dikker vel met lagere rollingssnelheid, kleiner koppel en spanning voor dunner vel met hoge snelheid, op deze manier,De aandrijvingsmotoren kunnen grotendeels kleiner zijn en het energieverbruik wordt aanzienlijk verminderd.
2. De investering in de reductieversnellingsbakken neemt toe, maar de energiebesparing en de veel kleinere transformator compenseren de kosten en de voordelen voor lange tijd grotendeels.
3. De molen is stabieler en duurzamer, want de belasting op de molen is altijd op het meest geschikte punt.
4. Als wisselstroommotoren kunnen worden ingezet, kan de energiebesparing 10% lager zijn dan bij gelijkstroommotoren.
5. Onze energiebesparende, hoogproductieve koude molen is getest in klantenfabrieken, zeer succesvol en populair.

Hierbij nemen we als voorbeeld 850 4Hi Reversibele koudwalsen voor het reduceren van vlekkeloos staalplaten:

Rolproces:

Hydraulische uitrolspeler →bandladers →vast mandrel-terugrolspeler→4hi rollende molen ((inclusief in- en uitgangspersplaten) --vast mandrel-terugrolspeler ((elektrische besturing, AGC-systeem, hydraulische,dunne-olie systeem)

Configuratie

1. Het hydraulische AGC-systeem wordt bestuurd door een tweestapscomputer. Het heeft niet alleen de functies van constante rolkloof, constante rollende kracht, dikte voorcontrole / monitoring, maar heeft ook spanning AGC.
2. De hoofdwalserij en de linker- en rechterrol worden aangedreven door een complete reeks Siemens elektronisch geregelde gelijkstroommotoren.
3. De walserij is voorzien van een hydraulisch druksysteem, een hydraulisch pompregelsysteem, een zijdelingse drukregelsysteem, een positieve en negatieve buigrol van een tussenrol,processmeersysteem en smeersysteem voor apparatuur
4. Links en rechts spoelen nemen grote spanning vaste trommel, spanning digitale besturing
5. De productieprocesvergrendeling en het storingalarm van de eenheid worden bestuurd door een programmeerbare logische controller (PLC) om de automatisering van het productieproces te realiseren.
6. De walserij heeft een volledige hydraulische druk. Het heeft de besturingsfuncties van volle slag tweede stroomregeling, afwijking regeling controle, automatische voorbelasting controle, dikte voor controle AGC,diktebewaking AGC, spanning/snelheid AGC, versnelling en vertraging AGC compensatie controle, roll excentriciteit compensatie en rolling proces database, gegevens weergave en bediening controle,productkwaliteitsbewakingsfunctie, automatische registratie van rollende gegevens met hoge snelheid, automatische rapportagegeneratie, storingalarm en registratie, registratie en andere procesmanagementfuncties.
7. Systemen voor het detecteren, weergeven en waarschuwen voor storingen van procesparameters en belangrijke apparatuurparameters
8. Voor het smeren van het proces worden een emulsie-koelsysteem en een precisiefiltratiesysteem gebruikt.
9. Veiligheidsbeschermingssystemen zoals overbelastingbescherming, bandbreukbescherming en noodparkeren worden in rollen geïnstalleerd.
10. Hard tandgevel haringbeen tandwielen (graad 5 nauwkeurigheid) worden gebruikt voor linker en rechter spoelen en hoofdmachines.TIMKEN wordt gebruikt voor hogesnelheidsschaallagers en Harbin/Wafangdian/Luoyang Bearing Factory wordt gebruikt voor lage snelheidsschaallagers.
11. De eenheid heeft een rollende schema berekeningen, doorloopverdeling, regulering en parameter optimalisatie.Procesparameters in realtime en sleuteldetectie, display en alarm
12. Vinnige aanpassing van de hoogte van de rolllijn door middel van een geneigde wig en stap
13. Snelle rolwisseling van de werkrol tussenrol (ongeveer 8 minuten)
14. De eenheid neemt geïmporteerde laservelocimeter om de tweede stroom controle te realiseren en de snelheid van het eindproduct te verbeteren, terwijl het behoud van encoder om de snelheid te meten
15. De spanning van het apparaat wordt rechtstreeks gemeten door middel van geïmporteerde spanningsmeters, gesloten schakelbesturing en digitaal display
16. De belangrijkste onderdelen van het hogedruk AGC-systeem, het buigrol-systeem en het zijrol-systeem zijn geïmporteerd.de onderdelen van het laagdrukhydraulisch systeem nemen bekende producten aan die zijn geproduceerd met binnenlandse geïmporteerde technologie.
17. De dikte van de eenheid wordt gemeten met een in China vervaardigde röntgendichtheidsmeter, de encoder is P+F uit Duitsland en de dichtbijheidsschakelaar is gemaakt door SICK uit Duitsland.
18. De werkrol is radial geplaatst door de zijdelingse rolondersteuning, die de stijfheid verhoogt en zijbuigingen voorkomt.die geschikt is voor on-line rollwisseling van het eindproduct en voldoet aan de eisen van het rollen van roestvrij staal.
19. Olie-lucht smering voor het draaglager van een rollager

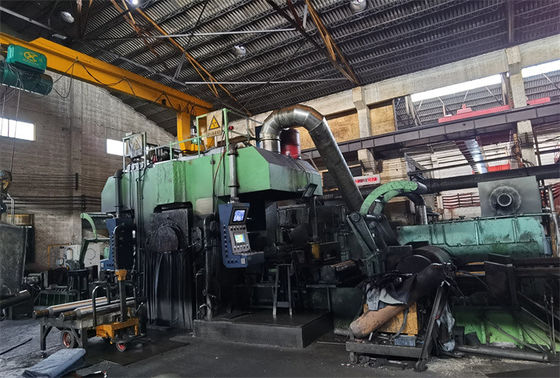

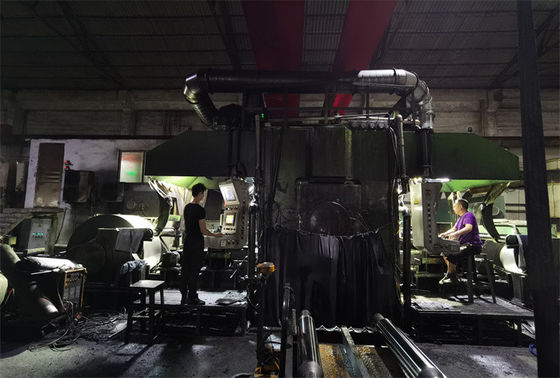

850 4Hi High Hydraulic AGC Reverse Cold Rolling Mill.
