Besnoeiing van de precisie de Roterende Scheerbeurt aan het Knipsel van de de Hoge snelheidsvlieg van de Lengtelijn

Besnoeiing van de precisie de Roterende Scheerbeurt aan het Knipsel van de de Hoge snelheidsvlieg van de Lengtelijn
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Vlieg (0.3-3) x 1500
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Markeren:

Roterende die Scheerbeurt aan Lengtelijn wordt gesneden

,

Precisie aan Lengtelijn die wordt gesneden

,

Hoge snelheidsvlieg aan lengtelijn die wordt gesneden

Name: Roterende die Scheerbeurt aan Lengtelijn wordt gesneden
Feature: Hoge snelheids Hoge Precisie
Material: HRC, CRC, GI, PPGI, SS
Sheet Thickness: 0.3-3 mm
Sheet Width: 500-1500 mm
Coil ID: 508 mm
Coil OD: 2000 mm
Coil Weight: 20-25T
Cutting Length: 200 3000mm
Cutting Speed: maximum 150 besnoeiingen/min
Cutting Style: Roterende scheerbeurt
Leveler: 4Hi, 6hi
Total Power: 300 kW
Land Area: 25m x 8m
Product Brief
Precision Rotary Shear Cut to Length Line High Speed Fly Cutting (precieze roterende scheer in de lengte van de lijn) Rotary Shear cut to length is een geavanceerde hogesnelheid high precision cut to length machine, speciaal geschikt voor het snijden van lichtmetalen platen: De lengte van een ...
Product Description

Precision Rotary Shear Cut to Length Line High Speed Fly Cutting (precieze roterende scheer in de lengte van de lijn)



Rotary Shear cut to length is een geavanceerde hogesnelheid high precision cut to length machine, speciaal geschikt voor het snijden van lichtmetalen platen:

  • De lengte van een lichtmetalen spoelplaat is lang, bijvoorbeeld een spoellengte van 0,2 mm dik is 10 maal de lengte van een spoel van 2 mm, een hogere productie van gesneden platen vereist een snellere lijnsnelheid.
  • Het dunne plaatje kan gemakkelijk in één snelle slag worden afgesneden, waardoor het roterende snijden van de vlucht beschikbaar is: het plaatje loopt met een stabiele snelheid,roterende scheer draait en snijdt een vel af in een cycle onder de gesloten lus lengte feedback, max. snijfrequentie max. 150x/min. lineaire productiesnelheid max. 80m/min.
  • Het rotatie-schermen is vooral geschikt voor korte vellen, hoewel de extreem korte vellen niet te snel kunnen lopen, kan de snijfrequentie nog steeds rond de 100 stuks/min zijn.

Vergelijking van 2 mm spoel en 0,2 mm spoel:

  Specificatie van de spoel De lengte van het blad Snijlijnsnelheid Snijtijd per spoel
0.2 mm spoelplaat 508 mm ID,1250 mm breedte, 15T ~7500m 80 m/min 95 minuten.
2 mm spoelplaat 508 mm ID, 1250 mm breedte, 15T ~ 750m 80 m/min 9.5 minuten



Parameters:

Inputgrondstof en eindproduct
Grondstoffen Warm/koud gegalvaniseerd, koudgewalst, met kleur gecoate spoelen
Mechanische eigenschappen Tensile sterkte σb≤460Mpa, σ0,2≤280Mpa
Dikte 0.2-2.0 mm,
Breedte 500 mm-1500 mm ((Max))
Een overdosis. ≤ Φ1800 mm
Identiteit. Φ508 mm (vergroot tot Φ610 mm met pakkingen)
Maximaal gewicht 15 ton, 20 ton
De lengte van het blad 200 tot 4000 mm
Lange tolerantie L0= 1M±0,3 mm (uniforme snelheid)
L0= 1 M±0,4 mm (versnelling / vertraging)
Tolerantie voor diagonale lengte L1= 1M±0,5 mm
Stapelhoogte 650 mm Max (hoge houten steun ongeveer 150 mm)
Maximaal stapelgewicht 5 ton



  Vliegende CTL-parameters
1 Lijnsnelheid 0-80 m/min
2 Snelheid van de draad 0-15 m/min
3 Stroomvoorziening 380V / 50Hz / 3PH
4 Geïnstalleerd vermogen Ongeveer 250 kW
5 Kruissneden Twee messen vliegen tegen het snijden
Snijmechanisme Snijtraject
6 Beheerswijze AC, CNC en PLC-besturing
7 Aandrijvingsmotor a. Decoilingmotor: AC 30KW b. Nivelleringsmotor: AC 75KW

c. Servomotor voor draaikschaar:

AC 90 kW



Samenstelling:

  Artikel 1 Qty
1 Laadstation 1
2 Laadwagen 1
3 Decoiler 1

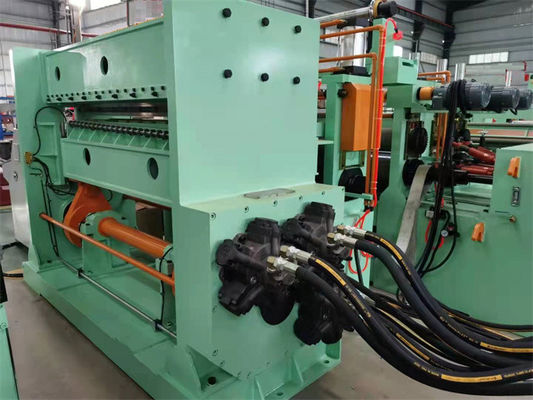

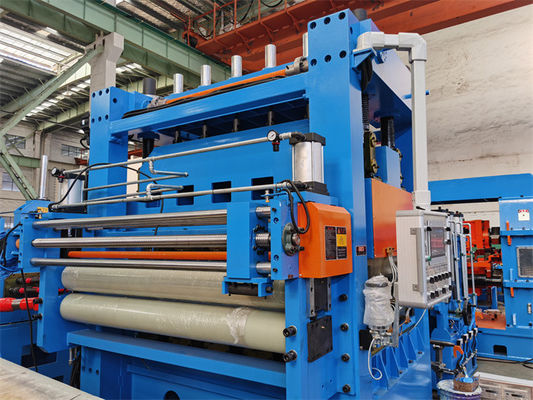

4 Precise leveling machine (19 rollen) 1
5 Servovovoeding (inclusief laminaat) 1

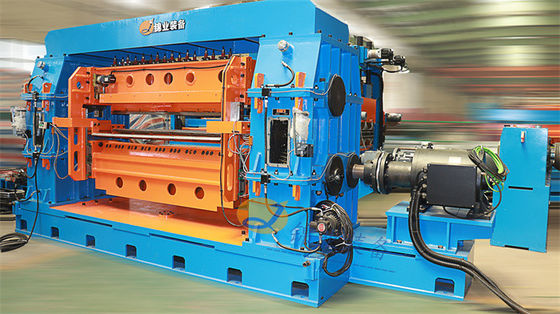

6 Rotary High Speed Fly Cutter 1
7 Drie-stappenbandconveyor 1
8 1stAutomatische verzamelaar 1
9 2nndAutomatische verzamelaar 1
10 Hydraulisch systeem 1
11 Pneumatisch systeem 1
12 Glijmiddel 1
13 Elektrisch systeem 1
