Hoge snelheids Lichte die Maat aan de Machine van de Lengtelijn voor Staalplaat 25pcs X 2m wordt gesneden

Hoge snelheids Lichte die Maat aan de Machine van de Lengtelijn voor Staalplaat 25pcs X 2m wordt gesneden
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
JY (0.4-4) x 1600
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
90-120days
payment method
L/C, T/T
Supply Capacity
15lines per jaar

Product Details

Markeren:

Lichte die Maat aan de Machine van de Lengtelijn wordt gesneden

,

Hoge snelheid aan de Machine die van de Lengtelijn wordt gesneden

,

Staalplaat aan lengtelijn die wordt gesneden

Name: Hoge snelheids Lichte die Maat aan Lengte wordt gesneden
Material: Warmgewalst, koudgewalst, GI, GL, PPGI
Sheet Thickness: 0.44mm
Sheet Width: 600-1600mm
Sheet Length: 8006000mm
Cutting Speed: 25pcs/min x 2m
Coil ID: 508mm
Coil Weight: 20T
Length Tolerance: +/- 0,5 mm
Flatness: 1mm/m2
Product Brief
Hoge snelheids Lichte die Maat aan Lengtelijn wordt gesneden voor Staalplaat Het blad van de metaalrol het snijden aan lengte is de belangrijke verwerking van het rolblad om vlakke staalplaten in stukken te maken dat, zijn wij fabrikant van metaalblad aan de machine van de lengtelijn wordt gesneden, ...
Product Description

Hoge snelheids Lichte die Maat aan Lengtelijn wordt gesneden voor Staalplaat



Het blad van de metaalrol het snijden aan lengte is de belangrijke verwerking van het rolblad om vlakke staalplaten in stukken te maken dat, zijn wij fabrikant van metaalblad aan de machine van de lengtelijn wordt gesneden, hebben geleverd besnoeiing aan lengtelijnen aan ongeveer 30 landen, kunnen de komende rolbladen warmgewalst zijn, vereist de koudgewalste, gegalvaniseerde staalplaten, roestvrij staalblad, aluminiumbladen, licht maatblad het fijne nivelleren en snel knipsel. Bladvlakheid +/-1mm die, snel einde 2m x die 28pcs/min, vlieg snijden 2m x 40pcs/min. snijden.

De hoge snelheid toont in het ononderbroken runnen van leveler, servolengte die voeden en de snelle pneumatische scheerbeurt, die snelheid stapelen volgt de komende besnoeiingsbladen op, voor 2mm x 1250 neemt de rol van x 15T, het 20minutes om, over de rol van 40minutes te snijden één.



Lay-out

Twee reeksen rol diezadel, enige doorn uncoiler met achterspanning voorbereiden, rollen hoofdpers en schilmesje, hoge leveler 4, kuillijn, centrale gids, het servolengte bevestigen met film, scheerbeurt, de lijst van de leveringsriem, één of twee reeksen stapelaar.

Hoge snelheids Lichte die Maat aan de Machine van de Lengtelijn voor Staalplaat 25pcs X 2m wordt gesneden

Samenstelling

  • Het rolzadel, slaat één of twee rollen voor reserve, lading 20T op
  • De auto van de rollading. de ladingsrol op uncoilerdoorn, omhoog-verslaat het opheffen en het lopen fwd -fwd-bwd.
  • Enige doorn uncoiler: de hydraulische uitbreidingsdoorn voor standaardф508mm, achterspanningsmotor is geïnstalleerd voor en stal die, die uncoiler basis centraliseren om rolcentrum op ceterline te verzekeren ontrollen zich nivelleren.
  • 2+15 Rol Leveler: 4Hi, 4 rijen reserverollen, 75KW gelijkstroom.
  • 7Servo lengtemaatregel (of withFilm het Lamineren): Servolengte die (2+5+2 die rollen meten door servomotor en controlemechanisme worden gedreven), met Pu met een laag bedekte snuifjerollen voor film het lamineren
  • Pneumatische Snelle Eindescheerbeurt: onstabiele schachtknipsel van neer omhoog, lagere bladv-vorm.
  • Riemtransportband: vervoer gebeëindigde bladen aan stapelaar
  • Stapelaar: het stapelen van lading 5T.
  • Bladenauto: lever bladen uit, dan inpakkend. kan twee auto's, één het werken en het andere wachten zijn.

Parameters:

Hoge snelheids lichte die maat aan lengte wordt gesneden Parameters
Het bladdikte van de staalrol (mm) 0.21.5mm, 0.252.0mm, 0,3 3.0mm, 0.44.0mm
Het bladbreedte van de staalrol (mm) 600mm, 1000mm, 1250mm, 1600mm
Het ontrollen van lading (MT) 10T, 15T, 20T
lijnsnelheid (mpm) 80m/min
Scherpe Nauwkeurigheid (mm)

±0.50mm /2m in lengte



Nivellerende precisie ≤±1.0mm/m2
Scherpe bramen ≤3% van dikte
Het stapelen van precisie ≤1.0mm in breedte, ≤1.5mm in lengte,
Totale macht (kW) 100KW ~ 130KW ~ 150KW
Landgebied (L x W) 25m x 10m


Onze klanten van hoge snelheid snijden aan lengte:

in Maleisië, KSA, de V.A.E, Nigeria, Algerije, de V.S., Rusland, Ethiopië, Egypte, enz.





Foto's:

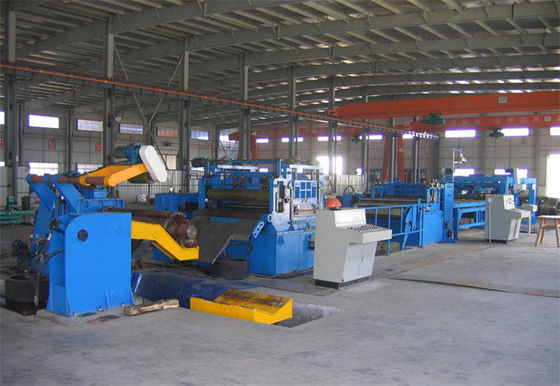

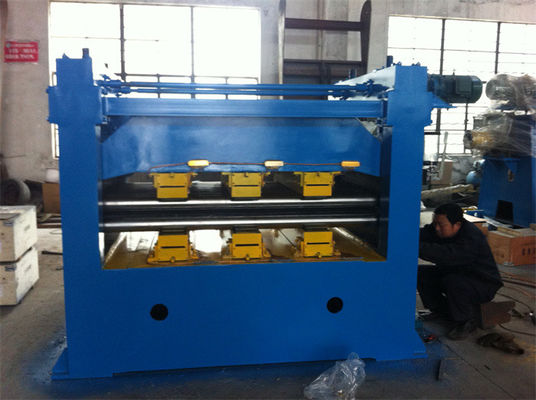

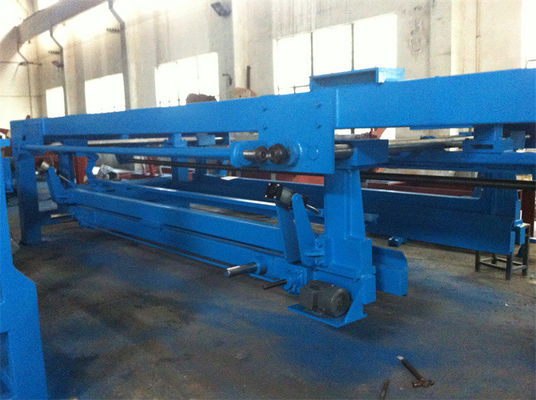

Hoge snelheids Lichte die Maat aan de Machine van de Lengtelijn voor Staalplaat 25pcs X 2m wordt gesnedenHoge snelheids Lichte die Maat aan de Machine van de Lengtelijn voor Staalplaat 25pcs X 2m wordt gesnedenHoge snelheids Lichte die Maat aan de Machine van de Lengtelijn voor Staalplaat 25pcs X 2m wordt gesneden
