De lichte Vlieg van de Maat Roterende die Scheerbeurt aan Machine 3 X 1600 wordt gesneden van de Lengtelijn
Product Details
Besnoeiing aan Machine 3 X 1600 van de Lengtelijn
,Lichte die Maat aan de Machine van de Lengtelijn wordt gesneden
,Roterende die Scheerbeurtvlieg aan lengtelijn wordt gesneden

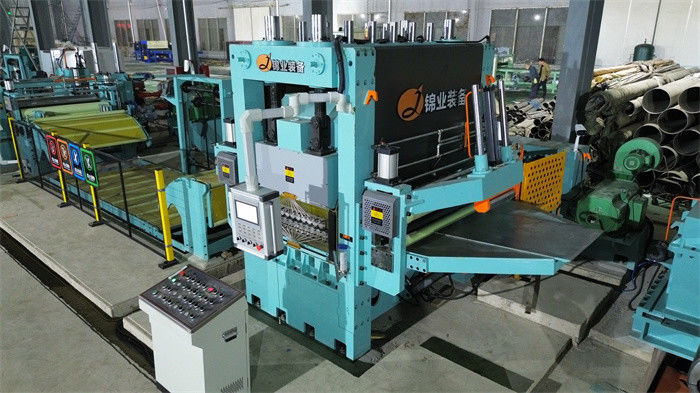

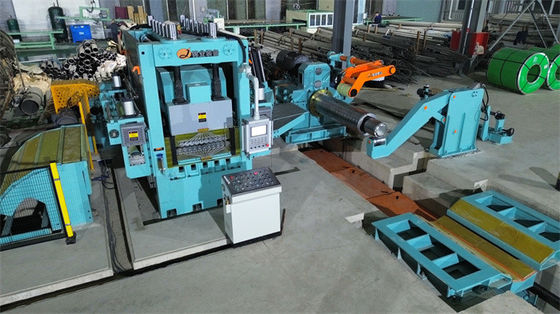

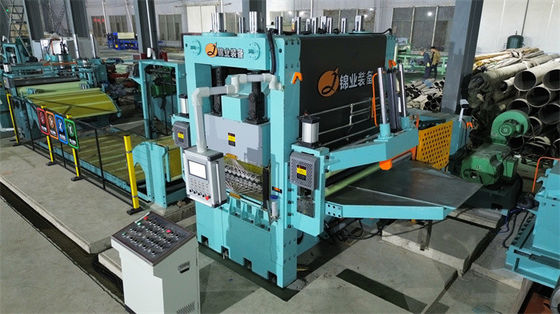

Lichte kaliber roterende scheer vlieg gesneden naar lengte lijn machine (3 x 1600)
Rotary Shear fly cut to length line is een geavanceerde hogesnelheid high precision cut to length machine, geschikt voor het snijden van licht kaliber plaat:
- de lengte van een lichtmetalen spoelplaat is lang, bijvoorbeeld een spoellengte van 0,2 mm dik is 10 maal de lengte van een spoel van 2 mm, de staalplaatmarkt wordt gewaardeerd per gewicht,hogere gewicht productie van gesneden platen vereist snellere lijn snelheid, terwijl normaal stop snijden niet kan bereiken zeer hoge frequentie snijden en de lijn snelheid is beperkt.
- De lengte van dunne vellen is meestal kort en maximaal niet langer dan 3 of 4 m. Het dunne vellenblad kan gemakkelijk in één snelle slag worden afgesneden door roterende rotatie: het vellenblad loopt met een stabiele snelheid.roterende scheer draait en snijdt een vel af in een cycle onder de gesloten lus lengte feedbackDeze eigenschap is zeer geschikt voor het snijden van dunne en korte platen.
- Fly cutting shear is hoog nauwkeurig, aangedreven door servomotor, berekent nauwkeurig de komende lengte van het plaatje en overeenkomen scheer rotatie snelheid te snijden in slag,de snijtijd wordt automatisch ingesteld per bladlengte.
- De vliegen snijlijn is continu van ontrollen, gelijkstellen, een paar van de dubbele rollers voeding, filming, roterende scheer, transport riemen, dubbele staplers,het besturingssysteem is hoog geconfigureerd met grote schermen, sensoren, PLC's, contactoren, relais enz.
Vergelijking van 2 mm spoel en 0,2 mm spoel:
| Specificatie van de spoel | De lengte van het blad | Snijlijnsnelheid | Snijtijd per spoel | |
| 0.2 mm spoelplaat | 508 mm ID,1250 mm breedte, 15T | ~7500m | 80 m/min | 95 minuten. |
| 2 mm spoelplaat | 508mm ID, 1250mm breedte, 15T | ~ 750m | 80 m/min | 9.5 minuten |
Parameters:
| Inputgrondstof en eindproduct | |
| Grondstoffen | Koud gegalvaniseerde, koudgewalste, gekleurde coils |
| Mechanische eigenschappen | Tensile sterkte σb≤460Mpa, σ0,2≤280Mpa |
| Dikte | 0.3-3.0 mm, |
| Breedte | 500 mm tot 1600 mm (max.) |
| Een overdosis. | ≤ Φ1800 mm |
| Identiteit. | Φ508 mm (vergroot tot Φ610 mm met pakkingen) |
| Maximaal gewicht | 15 ton, 20 ton |
| De lengte van het blad | 200 tot 4000 mm |
| Lange tolerantie | L0= 1M±0,3 mm (uniforme snelheid) |
| L0= 1 M±0,4 mm (versnelling / vertraging) | |
| Tolerantie voor diagonale lengte | L1= 1M±0,5 mm |
| Stapelhoogte | 650 mm Max (hoge houten steun ongeveer 150 mm) |
| Maximaal stapelgewicht | 5 ton |
| Vliegende CTL-parameters | ||
| 1 | Lijnsnelheid | 0-80 m/min |
| 2 | Snelheid van de draad | 0-15 m/min |
| 3 | Stroomvoorziening | 380V / 50Hz / 3PH |
| 4 | Geïnstalleerd vermogen | Ongeveer 280 kW |
| 5 | Kruissneden | Twee messen vliegen tegen het snijden |
| Snijmechanisme Snijtraject | ||
| 6 | Beheerswijze | AC, CNC en PLC-besturing |
| 7 | Aandrijvingsmotor | a. Decoilingmotor: wisselstroom 37 kW b. Nivelleringsmotor: wisselstroom 90 kW |
|
c. Servomotor voor draaikschaar: AC 110 kW |
||
Samenstelling:
| Artikel 1 | Qty | |
| 1 | Laadstation | 1 |
| 2 | Laadwagen | 1 |
| 3 | Decoiler | 1 |
| 4 | Precise leveling machine (19 rollen) | 1 |
| 5 | Servovovoeding (inclusief laminaat) | 1 |
| 6 | Rotary High Speed Fly Cutter | 1 |
| 7 | Drie-stappenbandconveyor | 1 |
| 8 | 1stAutomatische verzamelaar | 1 |
| 9 | 2nndAutomatische verzamelaar | 1 |
| 10 | Hydraulisch systeem | 1 |
| 11 | Pneumatisch systeem | 1 |
| 12 | Glijmiddel | 1 |
| 13 | Elektrisch systeem | 1 |
