Super het Staalrol die van de Snelheidsprecisie SUS 3mm van Lijnenmachine 3 X 1600 scheuren

Super het Staalrol die van de Snelheidsprecisie SUS 3mm van Lijnenmachine 3 X 1600 scheuren
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Sus-3 x 1600
Trading Properties
MOQ
1set
period for dispatch
120-150days
payment method
T/T
Supply Capacity
10 sets per jaar

Product Details

Markeren:

SUS-de Rol die van het Precisiestaal Lijnen scheuren

,

3 x 1600 Precisierol die Lijnen scheuren

,

3mm Precisierol die Lijnen scheuren

Name: Het Staalrol die van de precisie Super Snelheid SUS Lijnenmachine scheuren
Metal Sheet: SUS-Staalrol
Metal Thickness: 0.33mm
Coil Width: 600 - 1600mm
Coil Weight: 15T, 20T
Number Of Slitting: maximum 30strips
Slitter Arbor: 240mm
Recoiler: 508mm
Total Power: 450KW
Line Speed: 200m/min
Special Function: document schil, filmdeklaag
Slitting Tools: mes, verbindingsstuk, separator
Product Brief
Het Staalrol die van de precisie Super Snelheid SUS Lijnenmachine 3 X 1600 scheuren Proces: Het rolzadel, rol-lading-Dubbele doorn ont*rollen-rol-hoofd-voedt, de pers & de scheppen-dubbel-rol knijpen het voeden, vijf-rol leveler-Beëindigen-knipsel-de lijst van het transmissiebroodje - Zijgids-Pre...
Product Description

Het Staalrol die van de precisie Super Snelheid SUS Lijnenmachine 3 X 1600 scheuren



Proces:

Het rolzadel, rol-lading-Dubbele doorn ont*rollen-rol-hoofd-voedt, de pers & de scheppen-dubbel-rol knijpen het voeden, vijf-rol leveler-Beëindigen-knipsel-de lijst van het transmissiebroodje - Zijgids-Pre-separator van de het winden-gatenaccumulator van het schijf scheuren-schroot/de Spanner/de postscheerbeurt/lengte-metende rol-rollen drukken & separator/recoiler — — rol-lossen-Hydraulische controle-elektrische controle



Parameters:

  Beschrijving en Specificatie
Grondstof

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 EN ENZ.

Treksterkte σb ≤800N/mm2, opbrengststerkte ≤450N/mm2

0.3-3.0 x 3001600mm de rollen van x 15T

Afgewerkt product

3mm dikte, maximum 12 stroken; ≤1.5mm, maximum 30strips

Minimum 30mm breedte, Φ508mm, Φ1600mm,

Φ508mm binnendiameter, Φ1600mm buitendiameter, maximum 15T-gewicht

Het scheuren van Machine

het actieve scheuren of trekkracht die, gelijkstroom-aandrijving scheuren

Het scheuren van snelheid: maximum 200m/min. die snelheid inpassen: 0-15m/min

Totale 450KW, landgebied 30m x 10m

Het scheuren van precisie

Spleetbreedten tolerance≦0.10mm,

Spleet camber≦0.5mm/m voor strook van breder dan 300mm, ≦1.0mm/m voor strook van <300mm>

Spleetbramen ≦0.05mm

Terugslag die ≦±0.5mm wankelen

Terugslag turriform ≦±2.0mm



Samenstelling

  Karakters en Parameters
Rolauto's Lassenjongen, V-zadel, vier pijlergids, hydraulische omhoog-up-down, motoraandrijving het lopen

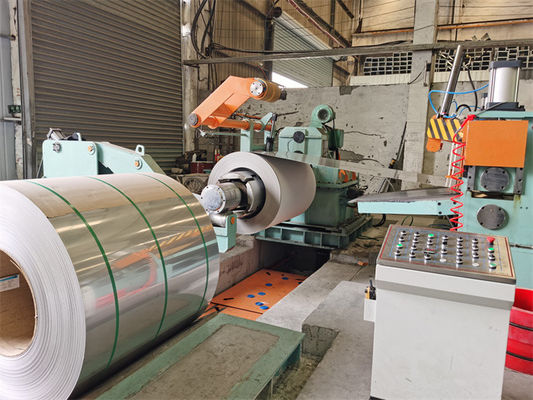

Uncoiler Enige uitbreidingstanden die doorn, AC de transmissie wankelen die van het motortoestel achterspanning, het hydraulische centrale richten zich, document schil ontrollen
Rol hoofdopener Schokdemperbroodje die, die broodje rechtmaken en plaat scheppen
Preleveler Dubbele snuifjebroodjes en leveler 2 meer dan 3 om rolplaat recht te maken, en een hydraulische scheerbeurt
Lijnkuil Één die kuil na preleveler en vóór snijmachine, de andere kuil na snijmachine en vóór spanning wordt gesitueerd, staalstrook te synchroniseren
Zijgids Om staalstrook in centrum van de lijn te verzekeren alvorens te scheuren
Snijmachine De dubbele assen, de hogere as omhoog-onderaan het aanpassen, de motor en de versnellingsbak drijven universele verbindingen, het mes van de behoefteschijf, verbindingsstukken, Pu-rubber, de platen van de bakelietstrook het bewerken.
Schrootspoel Dubbele spoelen bij oor van de horizontaal lijn, of of de verticale die, AC frequentie, met stroken wordt gecontroleerd die lijst controleren en rol drukken
Spanner Gevoelde persspanning, coderende deflectorrol
Separators Tweemaal separators vóór spanning, het Hydraulische kader van de persseparator op recoiler

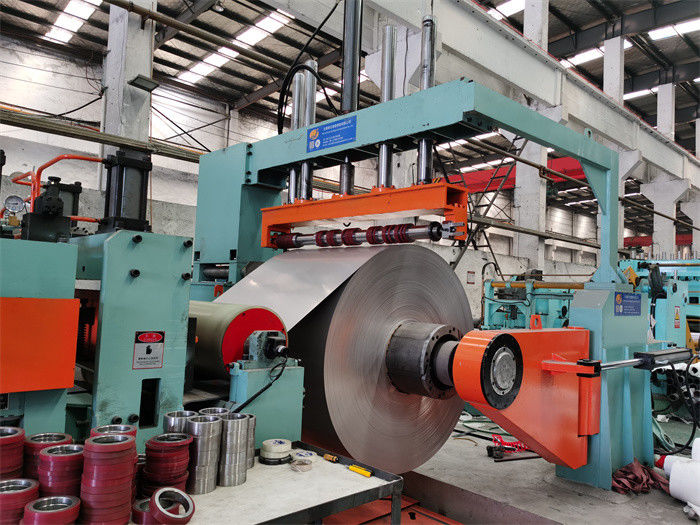

Recoiler de hydraulische doorn, de motor en de versnellingsbak van de uitbreidingsterugslag drijven, hydraulische rollenopdringer, die deursteun slingeren



Facultatief:

Dubbele snijmachines voor snelle verandering: elke snijmachine is beweegbaar en kan met elkaar snel ruilen. De snijmachine is samengesteld uit vaste tribune, beweegbare tribune, dubbele messenschachten, drukt de hogere schacht mechanisme, enz. neer De beweegbare tribune is aan verrichtingskant, gang uit op lineaire sporen om de messen van de exploitantverandering te laten. De twee snijmachines bewegen zich kruiselings op sporen van online positie om platform te ruilen of van platform terug naar online, de platformbewegingen in de lengte om twee snijmachinesposities te ruilen.

Het scheuren van hulpmiddelen:

mes: D350×d220×T15mm, H13K, HRC59-62

Separator: Φ200×Φ100×3mm, 65Mn-het doven behandeling

Afzonderlijk nylon: Φ140×Φ100
