6Hi leveler trapeziumvormige plaatvergrendeling SUS roestvrij staal 0,3 - 3 X 1650

Grote Afbeelding : 6Hi leveler trapeziumvormige plaatvergrendeling SUS roestvrij staal 0,3 - 3 X 1650

Productdetails:

Plaats van herkomst:	Wuxi, China
Merknaam:	Jinye
Modelnummer:	Afdrukken (0,3-3) x 1650

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Verpakking Details:	40HC x 4
Levertijd:	120-180days
Betalingscondities:	T/T, L/C

Contact

6Hi leveler trapeziumvormige plaatvergrendeling SUS roestvrij staal 0,3 - 3 X 1650

beschrijving

Naam:	6Hi leveler trapeziumvormige plaatvergrendeling	Plaat materiaal:	Roestvrij staal 304, 316, zink -zink-nicklelegering
Dikte van de plaat:	0.3-3 mm	Breedte van het blad:	500-1650 mm
Coil-ID:	508mm, 610mm	Spiraal Od:	1600 mm
Gewicht van de spoel:	15T	Snij snelheid:	100 stuks per minuut.
Snijlengte:	200-3000 mm hoek binnen 30 graden	Scherpe stijl:	schommelende scheer
Leveler:	6hi servo regelen	Totaal vermogen:	250kw
Landgebied:	30m x 8m	Stacker:	Doppelstapelers
Toepassing:	Auto's	Voedingsrichting:	Klant beslist
Markeren:	0.3 Blankingslijn , SUS roestvrij staal blanklijn , 3 X 1650 Blanking Line

6Hi leveler trapeziumvormige plaatvergrendeling SUS roestvrij staal 0,3 - 3 X 1650

Rotary Shear Fly cut to length line, gemaakt door ons bedrijf is high speed high precision, esp. geschikt voor het snijden van dunne platen met korte platen:

Vliegsnijden is geschikt voor het snijden van dunne platen met een lange lengte (duizenden meters).
De frequentie van het snijden met de vlieg kan tot 150 keer per minuut zijn.
Het snijden van korte vellen betekent een hoge productiviteit van hoogfrequente continue snijden.
Hoogprecisie 6High leveler, film laminator, dual stackers zijn een hoge productie-arrangement.
De vliegen snijlijn voor 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
Het instellen van de niveaulollers gebeurt automatisch door middel van servo-druk op de back-uprollers.

Naast vliegscheerlijnen, ontwerpen en maken we ook schommelingsscheerlijnen om trapeziumplaten te maken.

Parameters:

Inputgrondstof en eindproduct
Grondstoffen	Warm/koud gewalst roestvrij staal
Mechanische eigenschappen	Strekkracht σb≤800Mpa, σs≤550Mpa
Dikte	0.2-2.0mm, 0.3-3.0mm
Breedte	200 mm-1000 mm (max.)
Overdosis.	≤ Φ1500,1800 mm
Coil ID.	Φ508 mm (vergroot tot Φ610 mm met pakkingen)
Maximaal gewicht	10 ton, 15 ton, 20 ton
De lengte van het blad	200 - 3000 mm, hoek binnen 30 graden
Lange tolerantie	L₀= 1M±0,3 mm (uniforme snelheid)
Lange tolerantie	L₀= 1 M±0,5 mm (versnelling / vertraging)
Tolerantie voor diagonale lengte	L₁= 1M±0,5 mm
Stapelhoogte	650 mm Max (hoge houten steun ongeveer 150 mm)
Maximaal stapelgewicht	5 ton

	Swinging Shear CTL-parameters
1	Lijnsnelheid	0-80 m/min
2	Snelheid van de draad	0-15 m/min
3	Stroomvoorziening	380V / 50Hz / 3PH
4	Geïnstalleerd vermogen	Ongeveer 250 kW
5	Kruissneden	roterende scheerbasis, mechanische scheer
5	Kruissneden	elk paar trapeziumvormige platen
6	Beheerswijze	AC, CNC en PLC-besturing
7	Aandrijvingsmotor	a. Decoilingmotor: AC 30KW b. Nivelleringsmotor: AC 132KW
7	Aandrijvingsmotor	c. schommels: AC 55 kW

Samenstelling:

	Artikel 1	Qty
1	Laadstation	1
2	Laadwagen	1
3	Decoiler	1
4	Precise leveling machine (6 Hi 21 rollen)	1
5	Servovovoeding (inclusief laminaat)	1
6	Schommelende trapezium-snijmachine	1
7	Drie-stappenbandconveyor	1
8	1^stAutomatische vellenstapler	1
9	2^nndAutomatische stapler	1
10	Hydraulisch systeem	1
11	Pneumatisch systeem	1
12	Glijmiddel	1
13	Elektrisch systeem	1

De personages:

De lijn is bedoeld om een bepaalde hellingsgraad van trapeziumvormige stalen platen te maken door het gelijkstellen en schommelen van scheer, bestaande uit uncoiler, leveler, schommelen scheer, stacker,enz. met hulpfuncties voor het laden van spoelen, lengtemeting, filmcoating, aflevering en aflevering van vellen, enz.
Het werkproces is het ontwikkelen, het gelijkstellen van de 21 rollers, het meten van de lengte, het snijden van de slingers, de gesneden vellen gaan naar de eerste stapler totdat het aantal stapels het vooraf ingestelde aantal bereikt,Vervolgens naar de tweede stapler overbrengen.. Terwijl de vellen gaan naar de tweede stapler, output de vellen op de eerste heftafel door roll tafel en dan eerste stapler terug te keren naar de werkstaat.een stalen spoel kan continu worden gesneden.
Het werkproces is automatisch, met behulp van PLC-servo-besturing en HMI. op het touchscreen, kan het plaatgroottes, aantal pcs, berekenen plaatgewicht, bovendien heeft functies: instellen voeding snelheid,ingestelde voedingslengte, ingesteld aantal voedingen, wisseling tussen handmatig en automatisch, automatisch starten, automatisch stoppen, pauzeren, teller nul, fwd-rwd knop, snij-op-af, storingalarm, enz.
De met chroom beklede rollen, PU-rollers, blazers, enz. spelen een rol bij het beschermen van het plaatoppervlak tegen beschadiging.
Met uitzondering van handmatige draad, alles in auto werken.

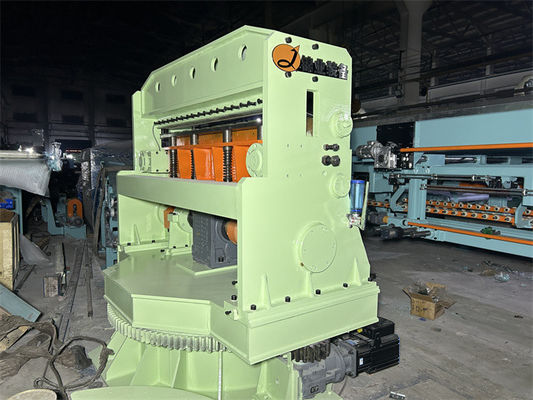

6Hi leveler trapeziumvormige plaatvergrendeling SUS roestvrij staal 0,3 - 3 X 1650 0

6Hi leveler trapeziumvormige plaatvergrendeling SUS roestvrij staal 0,3 - 3 X 1650 2

label:

Contactpersoon: Mrs. Megan Yan

Tel.: 86-18951513765

Fax: 86-510-88159195
