De Rol die van het hoge Precisiess304 Staal Lijnmachine 0.3-3 X 1600 scheuren

De Rol die van het hoge Precisiess304 Staal Lijnmachine 0.3-3 X 1600 scheuren
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
JY (0.3-3) x 1600
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
10 sets per jaar

Product Details

Markeren:

Staalrol die Lijnmachine 0.3mm scheuren

,

SS304 staalrol die Lijnmachine scheuren

,

Hoge Precisierol die machine scheuren

Prodcut Name: Staalrol die lijn scheuren
Sheet Material: Aluminium, koper, koper, brons
Sheet Width: 3001600mm
Sheet Thickness: 0.2-3 mm
Slitting Speed: 120 mpm
Coil I.D: 508mm, 610mm
Coil O.D: 2000 mm
Coil Weight: 25T
Number Of Slitting: 3 mm 12 spleten
Slitting Precision: +-0.10mm
Applicable Industries: Energie en mijnbouw, huishoudelijk gebruik, hotels, detailhandel, landbouw, bouw, kleding, restauran
Key Selling Points: Hoge precisie, hoge productiviteit, lage kosten en hoge snelheid
After Sales Service: Onlineondersteuning, Gebiedsinstallatie
After Warranty Service: Videotechnische ondersteuning, Onlineondersteuning, Gebiedsonderhoud
Product Brief
High Precision SS 304 Steel Coil Slitting Line Machine(0,3-3 x 1600) Hoogprecisie roestvrij staal spoel snijlijn moet zeer sterk en zeer nauwkeurig.de sterkte van roestvrij staalplaten is hoger, Kracht ≤ 550Mpa Treksterkte ≤ 780Mpa. Het roestvrij staalplaatje is hoogwaardig staal, het oppervlak is ...
Product Description

High Precision SS 304 Steel Coil Slitting Line Machine(0,3-3 x 1600)



Hoogprecisie roestvrij staal spoel snijlijn moet zeer sterk en zeer nauwkeurig.de sterkte van roestvrij staalplaten is hoger, Kracht ≤ 550Mpa Treksterkte ≤ 780Mpa.



Het roestvrij staalplaatje is hoogwaardig staal, het oppervlak is helder en glad, moet goed worden beschermd bij het snijproces, alle transmissie rollen zullen PU rubber bedekt zijn.



Configuratie:

Deel Materiaal, verwerking, merk
as, as, rol 42CrMo,HB250-275
Slitterbalk 42CrMo-vervalsing, HB280-300, oppervlakte MF HRC50-55, harde chroomcoating, oppervlaktepolijst
Ruimte, basis Q235-A,Q345 ((16Mn) Lassen van stalen platen, glansbehandeling
Koers van de versnellingsbak Q345 Platenlassen, warmtebehandeling, zandblazen, basiskleuren
Verandering: 40Cr smeden van staal, HB240-255, tandverharding
De volgende parameters zijn van toepassing: 55# Gegooid staal, geharmoniseerd, gehardchroomd en gepolijst
Hydraulische pomp Variabele pomp Yuken
PLC's Siemens S200
Lagers HRB, ZWZ, SKF
met een breedte van niet meer dan 15 mm Airtac, SMC.



Kenmerken

1. zeer sterke decoiler en coil opening pers rol en peeler schopplaat, om de stalen spoel stevig te houden tijdens het trekken van de stalen strip, en stuur strip hoofd in de knijpvoeding apparatuur.

2.Slitter: slitter stands, assen, messen zijn groter en sterker dan normale slitter. aandrijving motor vermogen is ongeveer 50% meer dan normale model slitter.

3.Alle rollen van de transmissie zijn bekleed met PU-rubber om te voorkomen dat het STS-plaatoppervlak kraakt.

4De loop van de accumulator is langer en dieper genoeg om ervoor te zorgen dat de staalstrook zich ophoopt.

5De spanningsvoorzieningseenheid heeft zowel rol- als wolfilter om een verstelbare stabiele spanning voor terugslag te bieden.

6.Recoiler is voorzien van een overarmseparator van het portaalraamtype, van bovenaf tot aan de afscheidingsstrips.

7De snelheid van het snijden is gewoonlijk beperkt tot 80 m/min.

8Snijmessen zijn van speciaal materiaal SKD11, H13K, SLD, enz.

9Het hydraulische systeem, zoals hydraulische cilinders, kleppen, moet robuust en duurzamer zijn.



Snijprecisie:

  • Tolerantie voor splitsbreedtes: ¥0,10 mm; Splitsbreedte < 300 mm, dikte < 1,2 mm, splitsbreedte tolerance ¥0,05 mm;
  • Slitscamber: ¥0,5 mm/M voor band van breder dan 300 mm, ¥1,0 mm/M voor band van < 300 mm. De randstrippen binnen 100 mm van de rand van de moederspel vallen niet onder de beperking.
  • De in de bijlage vermelde gegevens zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde producten.
  • Terugspoeling schommelend ± 0,5 mm (bij stabiele snelheid, snelheidsverandering niet zo snel
  • Recoil turriform: ± 2,0 mm (bij maximale wikkeldimeter)

Layoutproces:

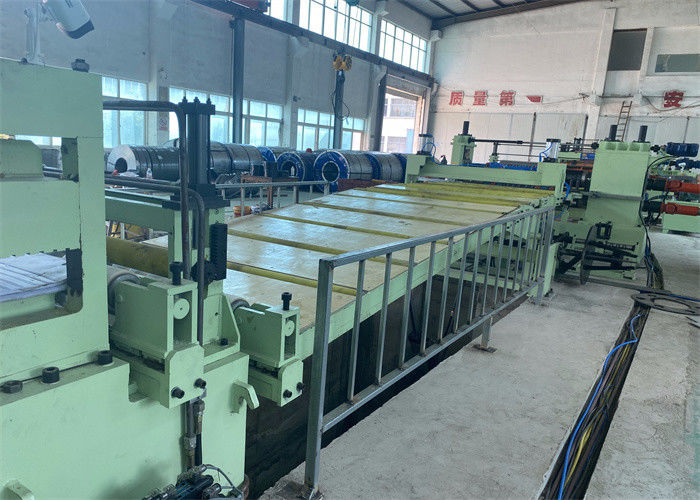

Coil preparing saddle, Coil loading car, Single mandrel Uncoiler met persrol, Coil hoofd peeler, Pinch feeder & 5 rol Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Pit loop 2, Spannings- en voorseparator, scheerrol en deflectorrol, terugspoeler met overarmseparator, spoelontladingswagen, (draaier)



Parameters:

Snijlijn 0,3 -3 x 1600 120mpm Parameters
Komende stalen spoelen ID508mm, 610mm, OD2000mm, spoelgewicht 25T
andere, met een breedte van niet meer dan 15 mm ID508mm, OD2000mm, spoelgewicht 25T max
Breedte van de moederspoel 300-1600 mm
Breedtes van baby spoelen 30 mm -600 mm
Aantal snijwerkzaamheden 1 mm x 30 slits; 3 mm x 15 slits
Hoofdmotor Slitter 132 kW + Recoiler 160 kW
Snijmes ID240 x OD360 x 15 mm SKD11 HRC58-61
Tandenbalk van de recoiler met een breedte van niet meer dan 15 mm
Facultatief Snelverwisselende slitsers, lossen van draaistokken
Snijdsnelheid 0-120 mpm verstelbaar
Configuratie Siemens PLC, Parker Drive, Rexroth Valves
Snijprecisie Slitsbreedte ±0,1 mm; camber ±0,1 mm/m; bur 5% van de dikte; terugslagbuik <0,5 mm
