Superprecisie voor de lithium-ionbatterijindustrie

Superprecisie voor de lithium-ionbatterijindustrie
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
(0.1-1) x1250
Trading Properties
MOQ
1 set
Packing
3 x 40HC
period for dispatch
120 -150days
payment method
L/C, T/T
Supply Capacity
20sets per jaar

Product Details

Markeren:

Li-ion-batterijindustrie Slitting Line

,

Snijlijn met dunne afmeting

,

Super-precisie snijlijn

Name: Snijmachine voor dunne lijnen Superprecisie
Material: Siliciumelektrisch staal CRGO, CRNGO
Sheet Thickness: 0,1-1 mm
Sheet Width: 300-1250mm
Slitting Speed: 0-250 mpm
Slitting Quantity: 40 strips
Slit Width Tolerance: +/- 0,05 mm
Total Power: 300 kW
Land Area: 25m x 8m
Slitter Arbor: 180 mm
Recoil Mandrel: 508 mm
Tension Station: een paar PU rollen
Product Brief
Dunne maat snijlijnsnijmachine Superprecisie voor de Li-ionbatterijindustrie Superprecieze supersnelle snijlijn voor dunne platen toont de capaciteit van ons bedrijf, de snelheid kan oplopen tot maximaal 300 m / min, de superprecisie betekent dat de gesneden strips lineair zijn, weinig bramen, ...
Product Description

Dunne maat snijlijnsnijmachine Superprecisie voor de Li-ionbatterijindustrie



Superprecieze supersnelle snijlijn voor dunne platen toont de capaciteit van ons bedrijf, de snelheid kan oplopen tot maximaal 300 m / min, de superprecisie betekent dat de gesneden strips lineair zijn, weinig bramen, spleetbreedtetolerantie binnen 0,05 mm, de dikte kan erg dun zijn tot min. 0,05 mm, hoewel meestal boven 0,10 mm. Heten u welkom om uw specifieke vereisten te verstrekken, dan kunnen wij een machinaal voorstel voor u maken.



Karakters:

  1. Zadel voor het opslaan van rollen: plaats de spoel klaar op het zadel, de spoelwagen (trolley) kan onder de spoel komen en deze optillen, wat de werktijd van de bovenloopkraan verkort en voorkomt dat de stalen spoel wordt beschadigd als de kraan de spoel rechtstreeks op de spoelwagen plaatst.
  2. Laadwagen voor rollen: spoelwagen van het vloertype of puttype, zorgt voor een efficiënte lading van de spoel op de afroldoorn.
  3. afwikkelaar met enkele doorn: hydraulische expansiedoorn geschikt voor naadloze doorn van 508 mm, en kan extra segmenten of rubberen hoes installeren om grotere ID-spoelen af ​​te rollen. De belasting op de doorn varieert met verschillende afmetingen van metalen spoelen.
  4. tractie-persarm van de spoelkop, schiller-schepplaat: werk met elkaar samen om de spoelkop te openen en naar de pinch feeder te sturen.
  5. Pinch feeder (reizend type): stuur bij het draadsnijden de spoelkop naar voren naar de snijmachine, in de automatische modus, synchroon met de snijmachine die continu de strip naar de accumulatorlus stuurt.
  6. 1 # eerste accumulatorlus in de grond: automatische motorketting op-neer-hefbrug om dunne platen te laten passeren tijdens het inrijgen, in de automatische modus accumuleert u staaltrip in de lusput om de knijptoevoer en snijsnelheid te synchroniseren, met elektrische ogen op putmuren voor feedback.
  7. Drukrollen en zijgeleider (reistype): om stalen strips horizontaal en verticaal in het midden van de snijmachine te geleiden. zijgeleiding automatisch aanpassen aan de breedte van de staalband.
  8. Snijmachine: omvat een paar parallelle messenassen, een beweegbare snijstandaard, een vaste snijstandaard, een vastschroefmechanisme, aandrijving en transmissie bestuurd door een AC-driver.
  9. Randschroot-coiler: offline gescheiden windschroot, het schroot valt ontspannen in de put.
  10. 2# accumulatorlusput: dezelfde structuur met 1# accumulatorput, om synchrone snelheid van scheuren en terugspringen te garanderen, de gespleten strips raken nooit in de lus verstrikt.
  11. Spannings- en snelheidsmeeteenheid: hydraulisch wolvilttype en dubbele roltype spanningsvoorziening voor terugslag, codering voor het meten van de lijnsnelheid vóór terugslag.
  12. Afbuigrol en voorscheider: vóór het terugrollen de stalen strips op volgorde scheiden en de richting van de geleidestrips naar de terugslagdoorntang sturen.

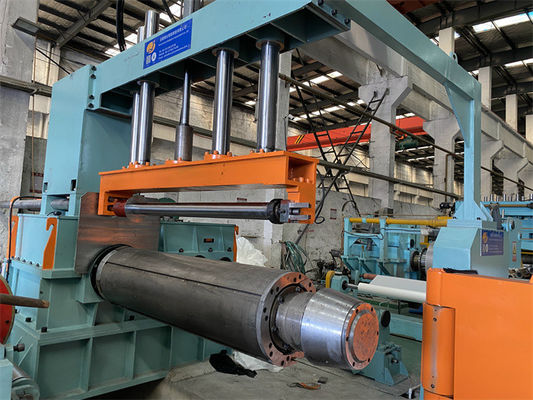

  13. Scheiding van bovenarm en recoiler: naadloze doorn, om een ​​goede terugslag te garanderen, randverschil ± 0,05 mm.
  14. Elektrisch controlesysteem: PLC om de snijlijn te besturen die werkt met een hoge snelheid van 300 m/min.

Parameters:

Snijlijn 0,1 -1 X 1250 250 mpm Parameters
Komende staalrollen ID508mm, 610mm, OD1800mm, spoelgewicht 20T
Afgewerkte babyspoelen ID508mm, OD1800mm, spoelgewicht max. 20T
Breedte moederspoel 300-1250 mm
Breedte babyspiralen 10 mm -100 mm
Aantal scheuren 40 spleten
Hoofdmotoren Snijmachine 110KW + Recoiler 132KW
Snijmes ID205 x OD320 x 8/10 mm SKD11 HRC58-61
Recoiler-doorn Naadloze doorn
Optioneel Snelle wisselsnijders, draaikruis lossen
Snijsnelheid 0-150-250 mpm instelbaar
Configuratie PLC, Inovance Drive, Rexroth-kleppen
Precisie snijden

Spleetbreedte ±0,05 mm; Camber ±0,05 mm/m;

boor 3% van de dikte; terugslagbult <0,3 mm
