roestvrij staal plaat servo gesneden naar lengte lijn met rand trimmer

roestvrij staal plaat servo gesneden naar lengte lijn met rand trimmer
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
certificaat
ISO
PRODUCT MODEL
JY(0,3-3) x 1650
Trading Properties
MOQ
1SET
Packing
4 x 40HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
15lines per jaar

Product Details

Markeren:

ss lijnmachine voor het snijden naar lengte

,

met een lengte van meer dan 100 mm

,

5000 mm lijnmachine voor het afhakken van de lengte

Name: roestvrij staal plaat servo gesneden naar lengte lijn
Material: roestvrij staal 304, 316
Sheet Thickness: 0.3-3 mm
Sheet Width: 500-1650 mm
Sheet Length: 500-6000 mm
Cutting Speed: 30 stuks/min x 2 m
Coil ID: 508 mm
Coil Weight: 20T
Length Tolerance: +/-0.5mm
Flatness: 1mm/m2
Stackers: Dubbel.
Cutting: Servoaandrijving
Leveler: 6 Hoog
Uncoiler: met een diameter van niet meer dan 50 mm
Product Brief
Servo-snijlijn van roestvrij staalplaat met randtrimmer Servo Cut to Length Line is een productielijn voor het snijden van stalen spoelen naar lengte na ontroling en nivellering, bestaande uit ontroller, niveller, NC-lengtevoerder, high speed servoscher,Dubbelstapelers., enz. Na het ontwikkelen gaat ...
Product Description

Servo-snijlijn van roestvrij staalplaat met randtrimmer

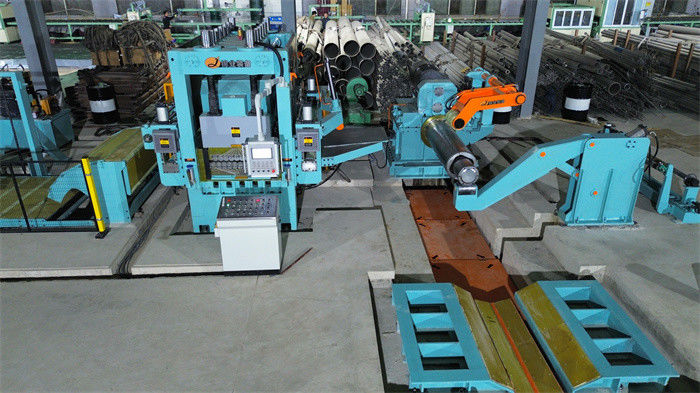

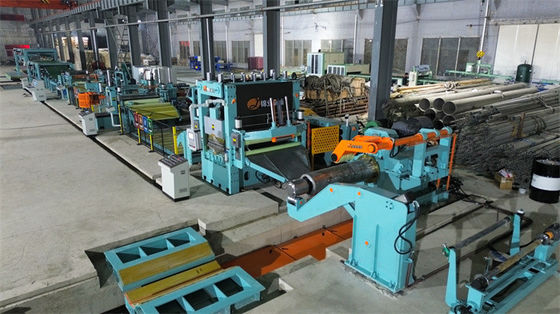

Servo Cut to Length Line is een productielijn voor het snijden van stalen spoelen naar lengte na ontroling en nivellering, bestaande uit ontroller, niveller, NC-lengtevoerder, high speed servoscher,Dubbelstapelers., enz. Na het ontwikkelen gaat het stalen plaatje door een 6high leveler, sensor bedieningen lussen, lengtevoerder meten van de lengte van het plaatje en bedieningen scheer om het plaatje te snijden naar ingestelde lengte;De riemdraaier levert het gesneden vel aan de eerste stapler de schaar tafel komt automatisch naar beneden met de gestapelde vellen hoogte toenemend op de tafel Wanneer de vellen de gestelde hoeveelheid bereiken, druk op de knop op het paneel om de vellen over te schakelen naar de tweede stapler.Vervolgens leveren de platen naar de bedieningszijde.Op deze manier is het snijden van één stalen spoel continu en zonder stop.

Samenstelling

- Nee, dat is niet waar. Samenstelling Qty
1 Zaden voor het bereiden van spoelen 1 paar
2 Koelladingswagen 1 set
4 Onroller+Coil snubber roller + papierwinder 1 set
5 6hi leveler + werkrollen reiniger 1 set
6 Cascade roll loop1 1 set
7 zijdelingse gids 1 set
8 NC Servovovoeder
9 Tweezijdige folie/elektrostatische papierlamineerder
10 Servo-scheer 1 set
11 vervoerband + afvalplaat auto 1 set
11 met een vermogen van niet meer dan 10 kg 1 set
12 Uitgangsroltabellen 1 set
13 Hydraulisch systeem 1 set
14 Pneumatisch systeem 1 set
15 Elektrisch besturingssysteem 1 set



Parameters

0.4-3 x 1600 servosnijlijn

Inputmaterialen:

- Nee, dat is niet waar. Posten Parameters
1 Materiaal HR, CR, GI staal
van roestvrij staal van minder dan 1,5 mm
2 dikte van de spoelplaat 0.4-3.0 mm
3 Breedte van de spoelplaat 300-1600 mm
4 Buitendeurs van de spoel ≤ Φ2000 mm
5 Inwendige diameter van de spoel Φ508 mm Φ610 mm
6 Maximaal gewicht van de spoel 25T
7 Mechanische eigenschappen Zwak staal,
Strengte σb≤350N/mm2 Treksterkte σs≤550N/mm2
Strengte σb≤510N/mm2 Treksterkte σs≤780N/mm2



Machinale prestaties:

- Nee, dat is niet waar. Posten Parameters
1 Snijlengte

Stacker1, 300-3000 mm/

stacker2, 400-6000 mm


2 Tolerantie voor de snijlengte L=2m≤±0,3mm(2,0mm)
3 Tolerantie voor diagonale lengte L=2m≤±0,5mm(2,0mm)
4 vlakke precisie ≤ ± 1,2 mm/m2

5 Stapelhoogte Inclusief kussenhout 700 mm, maximaal 5T.
6 .Snijdende borsten Dikte ≤ 0,01 mm, ≤ 0,03 mm
Meer dan 1,0 mm, borren ≤ 3% dikte
7 Precisie van het stapelen Afwijking tussen lagen: ≤1,0 mm breed, ≤1,5 mm lang
Afwijking van stapelhoogte <3 mm voor 500 mm hoogte
8 Snij snelheid 0-60 m/min
De lengte van het vel ((mm) snijtijden ((pcs/min)
1000 mm 50 stuks
2000 mm 30 stuks
3000 mm 20 stuks
4000 mm 15 stuks
6000 mm 10 stuks
9 Totaal vermogen ongeveer 240 kW



roestvrij staal plaat servo gesneden naar lengte lijn met rand trimmerroestvrij staal plaat servo gesneden naar lengte lijn met rand trimmerroestvrij staal plaat servo gesneden naar lengte lijn met rand trimmerroestvrij staal plaat servo gesneden naar lengte lijn met rand trimmer
