Productdetails:
|
Naam: | Roestvrij staal het Roterende Scheerbeurt Vliegen Gesneden aan Lengtelijn | Plaat materiaal: | SUS201, SUS304, enz. |
---|---|---|---|
Papierdikte: | 0,3-3 mm | Blad breedte: | 600-1600mm |
Rolidentiteitskaart: | 508mm | Spoel OD: | 2000mm |
Rolgewicht: | 25t | Scherpe Snelheid: | 80pcs/min x 1m |
Scherpe stijl: | Roterende scheerbeurt, servoaandrijving | Leveler: | 6hi |
Totale Macht: | 300KW | Landoppervlak: | 30m x 8m |
Markeren: | Hoge snelheidsmetaal aan Lengtemachine die wordt gesneden,Het roterende Scheerbeurt Vliegen Gesneden aan Lengtelijn,Vliegen Gesneden aan Lengtelijn 0.3mm |

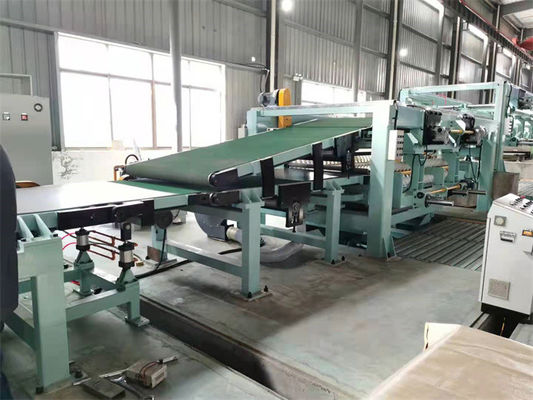

Het Roterende de Scheerbeurt van het hoge snelheidsroestvrije staal Vliegen Gesneden aan Lengtelijn (0.3-3) x 1600
De het bladbesnoeiing van de roestvrij staalrol aan lengtelijnen wordt populair in markt, wanneer de installaties van de staalplaatverwerking hoge productiviteit vergen om concurrerende capaciteit te verbeteren, de roterende besnoeiing van de scheerbeurtvlieg aan lengtelijn wordt vereist, één kant zijn hoge precisie, de overkant zijn hoge snelheid, vereisen de roestvrij staalbladen vooral hoger dan normale staalplaten.
Is de Vliegende de Scheerbeurtbesnoeiing van het roestvrij staalblad aan lengtelijn geavanceerde besnoeiing aan lengtemachine, met het volgende van karakters:
De vergelijking van 3mm rolt en 0.3mm rol:
Rolspecificatie | Bladlengte | Scherpe lijnsnelheid | Scherpe tijd per rol | |
0.3mm rolblad | 508mm identiteitskaart, 1250mm breedte, 15T | ~5000m | 50m/min | 100mins |
3mm rolblad | 508mm identiteitskaart, 1250mm breedte, 15T | ~500m | 50m/min | 10mins |
Parameters:
Input Grondstof en Afgewerkt product | |
Grondstoffen | SUS200, 300, 400 rollen van het roestvrij staalblad |
Mechanisch Bezit | Treksterkte σb≤800Mpa, σ0.2≤500Mpa |
Dikte | 0.22.0mm, 0.33.0mm |
Breedte | 500mm1600mm (Maximum) |
O.D. | ≤Φ1500,2000mm |
I.D. | Φ508mm (vergroot aan Φ610mm met pakkingen) |
Max Weight | 15tons, 20 ton, 25T |
Bladlengte | 200 - 3000mm, 5006000mm |
Lengtetolerantie | L 0 = 1M±0.3 mm (eenvormige snelheid) |
L 0 = 1 M±0.4 mm (versnelling/vertraging) | |
Diagonale Lengtetolerantie | L 1 = 1M±0.5mm |
Het stapelen van Hoogte | Maximum 650mm (houten steun ong. hoge 150mm) |
Max Stacking Weight | 5 ton |
Het vliegen CTL Parameters | ||
1 | Lineaire Snelheid | 0-80 m/min |
2 | Het inpassen van Snelheid | 0-15 m/min |
3 | Voeding | 380V / 50Hz/3PH |
4 | Geïnstalleerde Macht | Ongeveer 380KW |
5 | Dwars Scherpe Manier | Twee Messen vliegen Tegenknipsel |
Het scherpe knipsel van het Mechanismespoor | ||
6 | Controlemanier | AC, CNC en PLC Controle |
7 | Aandrijvingsmotor | a. Decoilingsmotor: AC 30KW b. Nivellerende Motor: AC 132KW |
c. Het vliegen scheert Servomotor: AC 160KW |

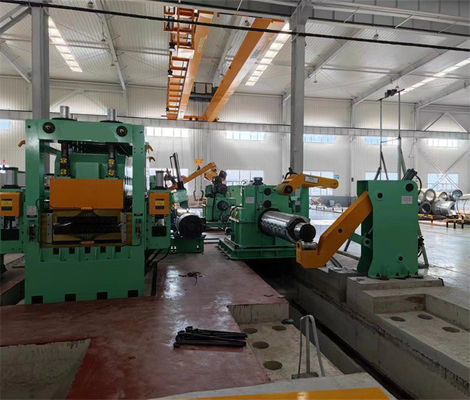

Samenstelling:
Punt | Qty | |
1 | Ladingspost | 1 |
2 | Ladingsauto | 1 |
3 | Cantilever van de Decoiler de enige doorn | 1 |
4 | Nauwkeurige Nivellerende Machine (19 Rollen 6High) | 1 |
5 | Servo het Voeden Apparaat (omvat het Lamineren Apparaat) | 1 |
6 | De roterende Snijder van de Hoge snelheidsvlieg | 1 |
7 | De Transportband van de vier Stadiariem | 1 |
8 | 1st Automatische bladen die Machine verzamelen | 1 |
9 | 2de Automatische het Verzamelen zich Machine | 1 |
10 | Hydraulisch Systeem | 1 |
11 | Pneumatisch Systeem | 1 |
12 | Smerend Systeem | 1 |
13 | Elektrosysteem | 1 |
