SUS200 de Besnoeiing van de roestvrij staalplaat aan de Machine Zware die Maat van de Lengtelijn aan Lengtelijn wordt gesneden

SUS200 de Besnoeiing van de roestvrij staalplaat aan de Machine Zware die Maat van de Lengtelijn aan Lengtelijn wordt gesneden
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SS 4.0-16.0 x 2000
Trading Properties
MOQ
1SET
Packing
10 X 40HC
period for dispatch
180-200 dagen
payment method
L/C, T/T
Supply Capacity
15 sets per jaar

Product Details

Markeren:

Plaat aan de Machine die van de Lengtelijn wordt gesneden

,

SUS200 gesneden aan de Machine van de Lengtelijn

,

Zware die Maat aan lengtelijn wordt gesneden

Name: Zware roestvrijstalen plaat op lengte gesneden
Material: SUS201, SUS304, SUS410
Sheet Thickness: 4-16 mm
Sheet Width: 1000-2000mm
Sheet Length: 2000-12000mm
Cutting Speed: 10st/min x 2m
Coil ID: 508mm
Coil Weight: 30T
Length Tolerance: +/- 0,5 mm/m
Flatness: 2mm/m2
Total Power: 700KW
Land Area: 50m x 10m
Product Brief
De zware die Plaat van het Maatsus200 Roestvrije staal aan Lengtemachine wordt gesneden met Rand het In orde maken De zware het bladbesnoeiing van het Maatroestvrije staal aan lengtelijn moet dubbele sterker zijn dat van hetzelfde blad van het maat duidelijke die koolstofstaal, ondertussen de rollen ...
Product Description

De zware die Plaat van het Maatsus200 Roestvrije staal aan Lengtemachine wordt gesneden met Rand het In orde maken

De zware het bladbesnoeiing van het Maatroestvrije staal aan lengtelijn moet dubbele sterker zijn dat van hetzelfde blad van het maat duidelijke die koolstofstaal, ondertussen de rollen Pu voor het beschermen van de oppervlakte met een laag wordt bedekt zijn van het roestvrij staalblad, is het hoge precisie op zwaar werk berekende besnoeiing aan lengte, is het maken van kosten veel meer dan normale besnoeiing aan de begroting van de lengtelijn.
Het nivelleren versnelt aan 30m/min, scherpe frequentie 6-8pcs x 3m per minuut.
Het roestvrije staal, zoals SUS200, SUS300, SUS400-reeks, was met de normale sterkte ≤270Mpa Trekstrength≤465mpa, van de de sterkteopbrengst van het roestvrij staalblad de sterkte ≤500Mpa Trekstrength≤800mpa van de koolstofstaalopbrengst vergelijkbaar

Karakters:
1.Uncoiler/Decoiler
uncoiler heeft dubbele doornen en sterke glijdende basissen.
Elke doorn heeft drie stappen, het openen en het sluiten van twee doornen door hydraulische cilinders.
Achterdiespanningsmechanisme bovenop uncoilerbasis wordt geïnstalleerd, het ontrollen van stabiliteit te verzekeren.

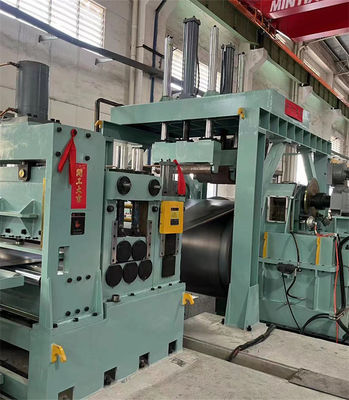

2. De poort hoofdopener van de kaderrol
Het poortkader is zeer sterk, met de rol van de schokdemperpers, rechtmakend rol bovenop het kader.
de hydraulische pers van het schokdemperbroodje bovenop staalrol, en zijn het neerdrukken hoek zijn regelbaar
Het rechtmaken van rol kan vooruit achteruit aan het hoofd van de spoorstrook glijden en het rechtmaken.
Scheppend plaat op preleveler wordt geïnstalleerd steun het rolhoofd terwijl de rolhoofd dat van de rolpers rechtmaak.
3. eerst 2+5 pre leveler
De dubbele snuifjerollen ontvangt rolhoofd en snuifjevoer het voorwaartse rolhoofd.
de preleverrollen zijn groot en de sterke, reliefing interne spanning van staalrol, wordt rol aangemaakt zeer wearable en verhard
Preleveler wordt gedreven door de motor en de bestuurder van gelijkstroom, met hoofdleveler wordt gesynchroniseerd die.

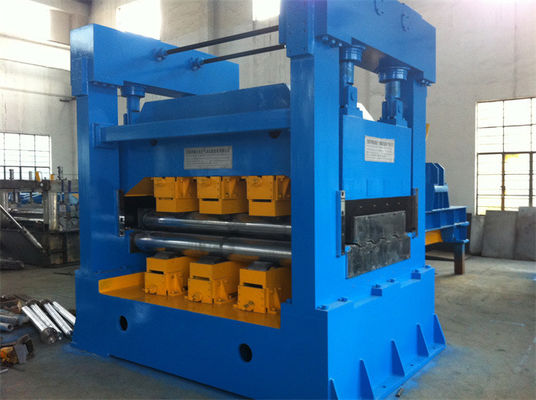

4. Op zwaar werk berekende leveler
het aantal van op zwaar werk berekende leveler zal 13pcs, 11pcs zijn of 9pcs, diameter zal van rollen 180mm 230mm 300mm zijn,
Het hiaat en de hoek van hogere rollen en lagere rollen kunnen worden aangepast.
Leveler is hoog vier, de rollen van het twee lagenwerk en kunnen de twee lagen reserverollen, het reserverollen aanpassen of door druksensor en servomotoren hand zijn.
5. Hydraulische scheerbeurt
De hydraulische het schommelen scheerbeurt is eindeknipsel onder codeur het meten.
6. Automatische stapelaar
Bom het broedsel die, ontvangt elk blad op rolwapen, opent de twee wapens om de bladdaling neer vrij te geven bij het opheffen van lijst stapelen.
De broodjeslijst levert naar buiten de opgestapelde in te pakken bladen.
7. De automatische controle, het gehele proces is onder PLC controle op autowijze.
8. Het lengteknipsel en de bladvlakheid zijn nauwkeurig

Samenstelling en Parameters:

Nr.SamenstellingParameter/Configuratie
1Rolzadel20-30T
2Dubbele doorn uncoilerΦ500-800 mm, 30T-lading
3Snuifjevoeder en Vijf Rol LevelerΦ250 mm, 200KW
4Kuilaccumulator6000mm
5Zijgids 1#Hydraulische 10002000mm
6Randsnoeischaar

Afzonderlijk lichaam, frequentiecontrole,
38mm rand

7Schrootspoel en over broodjeslijstSchrootgids, hydraulische duwspoel
8Zijgids 2#Hydraulische 10002000mm
9rol 11 leveler4Hi, 300KW, Φ210 mm, 300KW
10Roterende codeurRep, Omron
11Hydraulische ScheerbeurtOp zwaar werk berekend, 45KW
12Broodjeslijst4000mm
13Stapelaar en X-lijsttype van bombroedsel, 6m x 2
14Hydraulisch systeemRexrothkleppen, Yuken-pomp
15Elektrisch controlesysteemParkergelijkstroom aandrijving, PLC van Siemens en HMI


SUS201, SUS304, SUS410-Roestvrij staalspecificatie voor verwijzing:

SUS-reeksNationale rangASTM-rangTS (Mpa)YS (Mpa)
200
Cr-Mn-Ni
12Cr17Mn6Ni5N201720390
 12Cr18Mn9Ni5N202680356
300
Cr-Ni
 301755275
 0Cr18Ni9304680320
 00Cr19Ni10304L560270
 0Cr25Ni20310S655310
 00Cr17Ni14Mo2316L560290
400
Cr
1Cr13410
  430345510
