Heavy Gauge Steel Cut To Length Line Machine With Auto Stacker
Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden

Grote Afbeelding :  Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden

Productdetails:
Plaats van herkomst: Wuxi, China
Merknaam: Jinye
Modelnummer: CTL 4.0-16.0 x 2000
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1SET
Verpakking Details: 8 X 40HC
Levertijd: 150-180 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 15 sets per jaar

Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden

beschrijving
Naam: Zware stalen op lengte gesneden lijnmachine Materiaal: Warmgewalst staal, gegalvaniseerde stalen platen
Papierdikte: 4-16 mm Blad breedte: 1000-2000mm
Blad lengte: 1000-12000mm Scherpe Snelheid: 10st/min x 2m
Rolidentiteitskaart: 500 - 800mm Rolgewicht: 35T
Spoel OD: 1500 -2200mm Vlakheid: 2,5 mm/m2
Totale Macht: 350KW Landoppervlak: 50m x 10m
Markeren:

16mm Gesneden aan de Machine van de Lengtelijn

,

4mm Gesneden aan de Machine van de Lengtelijn

,

Zware de rol scherpe lijn van het Maatstaal

Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden



De zware besnoeiing van de Maatstaalplaat aan lengtelijn omvat rol voorbereidend zadels, de auto van de rollading, uncoiler, de poort hoofdopener van de kaderrol, pre leveler, broodjeslijst (zijgids, randsnoeischaar), broodjeslijst, zijgids, leveler 1 of 2, codeur, scheerbeurt, vervoeren broodjeslijst, snuifjevoeder, automatische stapelaar.

Op zwaar werk berekende continu proces automatische controle, hoewel de machine niet zo precies zo regelmatig als knipsel van het roestvrij staalblad, de het bladbesnoeiing van de koolstofstaalrol aan lengtelijn hoge configuratie automatische lijn is.



  • De normale sterkte ≤270Mpa Trekstrength≤465mpa van de koolstofstaalopbrengst,
  • Wanneer de staalplaatwaaier voorbij capaciteit van een leveler, zoals 110mm, 212mm is, zijn twee levelers, kleinere één en grotere één, geschikt, ondertussen tweemaal nivellerend, eerste het ruwe nivelleren en toen het fijne is nivelleren, goed om vlakke bladen te geven.
  • Het stapelen keurt eenvoudig rek goed om bladen van snuifjebroodjes te ontvangen en dan duwen de pneumatische opdringers elk blad aan keurig.
  • Het coderen de lengte meet bladlengte bij snelheid van ongeveer 30m/min, 2m blad x 8pcs per minuut.
  • Automatische stapelaar: het ladetype die rolwapens ontvangen ontvangt staalplaat door pneumatische cilinders, hydraulische omhoog-beneden bewegende liftlijst, pneumatische kant en die de dwarsopdringers, bladbreedte is schroefstaaf door motor wordt aangepast, achterwaartse brengt de lijst van het outputbroodje bladen over uit, keerschot om bladeneinden tegen te houden.


Samenstelling en Parameters:


Nr. Samenstelling Parameter/Configuratie
1 Rolzadel 35T
2 Dubbele doorn uncoiler Φ500-800 mm, 35T-lading
3 Snuifjevoeder en Vijf Rol Leveler Φ230 mm, 75KW
4 Kuilaccumulator 6000mm
5 Zijgids 1# Hydraulische 10002000mm
6 rol 11 leveler 4Hi, 160KW, Φ210 mm
7 Roterende codeur Rep, Omron
8 Hydraulische Scheerbeurt Op zwaar werk berekend, 45KW
9 Broodjeslijst 5000mm
10 Stapelaar12m 5 opdringers
11 Hydraulisch systeem Vitorykleppen, Yuken-pomp
12 Elektrisch controlesysteem Parkergelijkstroom aandrijving, PLC van Siemens en HMI



Karakters:

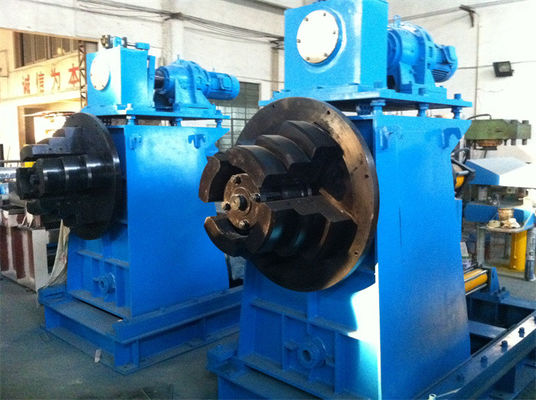

1.Uncoiler/Decoiler

zware besnoeiing aan rollen van het het handvat de zware staal van de lengtelijn van zware maat. uncoiler heeft dubbele doornen en sterke glijdende basissen.

Elke doorn heeft drie stappen, het openen en het sluiten van twee doornen door hydraulische cilinders.

Achterdiespanningsmechanisme bovenop uncoilerbasis wordt geïnstalleerd, het ontrollen van stabiliteit te verzekeren.

2. De poort hoofdopener van de kaderrol

Het poortkader is zeer sterk, met de rol van de schokdemperpers, rechtmakend rol bovenop het kader.
de hydraulische pers van het schokdemperbroodje bovenop staalrol, en zijn het neerdrukken hoek zijn regelbaar

Het rechtmaken van rol kan vooruit achteruit aan het hoofd van de spoorstrook glijden en het rechtmaken.

Scheppend plaat op preleveler wordt geïnstalleerd steun het rolhoofd terwijl de rolhoofd dat van de rolpers rechtmaak.

3. eerst 2+5 pre leveler

de rol is reusachtig en de sterke, reliefing interne spanning van staalrol, wordt roloppervlakte vaste vorm gegeven en het chroom bedekt met een laag

Aan hulp de het ontrollen zich buigende spanning aan ontspannen staat.

4. Op zwaar werk berekende leveler

het aantal van op zwaar werk berekende leveler zal 13pcs, 11pcs zijn of 9pcs, diameter zal van rollen 180mm 230mm 300mm zijn,
Het hiaat en de hoek van hogere rollen en lagere rollen kunnen worden aangepast.

Geen einde die, leveler die onophoudelijk zonder staalplaat nivelleren werken te drukken terwijl het synchroknipsel, dit voor het beschermen van de oppervlakte van de staalplaat zonder rolteken te verlaten goed is

Wanneer de scheerbeurt eindeknipsel is, is leveler clutched en ophield onder codeur het meten.

5. Hydraulische scheerbeurt: 30KW hydraulische pompmotor

6. De automatische controle, het gehele proces is onder PLC controle op autowijze.

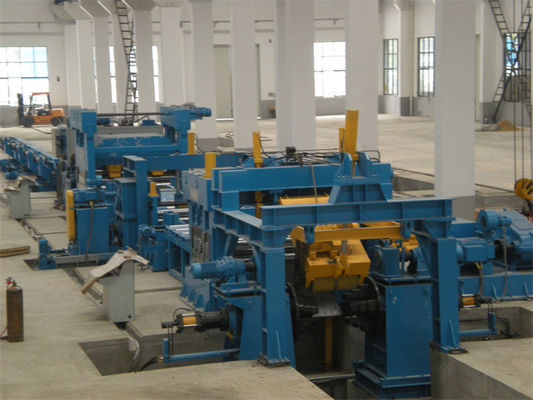

Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden 0

Zwaar die Maatstaal aan de Machine van de Lengtelijn met Autostapelaar wordt gesneden 1
