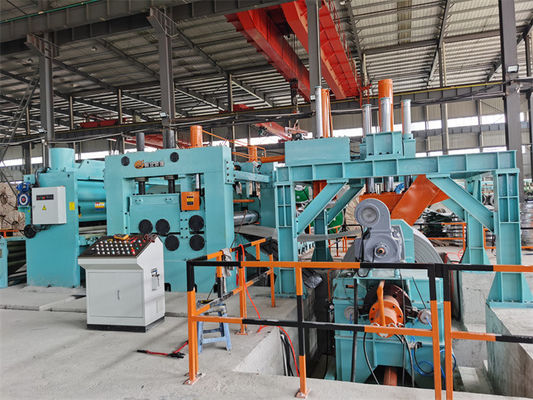

Heavy Gauge HR Steel Sheet Coil Cutting Line Double Levelers Cut To Length Line
Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden

Grote Afbeelding :  Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden

Productdetails:
Plaats van herkomst: Wuxi, China
Merknaam: Jinye
Modelnummer: HR 1,5-12,0 x 2000
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1SET
Verpakking Details: 6 X 40HC
Levertijd: 120-180days
Betalingscondities: L/C, T/T
Levering vermogen: 15 sets per jaar

Zware de Rol Scherpe Lijn Dubbele die Levelers van de Maatu Staalplaat aan Lengtelijn wordt gesneden

beschrijving
Naam: Zware gauge dubbele levelers op lengte gesneden Materiaal: Warmgewalst Q235, Q195, Q345, S355
Dikte van de plaat: 1.512mm Breedte van het blad: 1000-2000 mm
Bladlengte: 200012000mm Snij snelheid: 8st/min x 2m
Coil-ID: 500 - 800mm Gewicht van de spoel: 30t
Lengtetolerantie: +/- 1,5 mm Vlakheid: 2mm/m2
Totaal vermogen: 300 kW Landgebied: 40m x 10m
Markeren:

Van de de Staalplaatrol van u de Scherpe Lijn

,

De zware Scherpe Lijn van de Maatrol

,

Dubbele die Levelers aan Lengtelijn wordt gesneden

Heavy Gauge HR Steel Sheet Double Levelers gesneden naar lengte



Heavy Gauge HR-staalplaat is koolstofstaalplaat Q235, Q345, S355, Kracht ≤ 270Mpa Treksterkte ≤ 465Mpa, de line line is voor zwaar gebruik inclusief decoiler,een of twee levelersVoor HR-platen is de stapler een eenvoudige structuur:knijp rollen stuurt blad op stapelen rek en dan duwen duwen het blad netjes- dubbele levelers: pre leveler voor ruw leveling en main leveler voor fijn leveling, pre leveler is 2 hi, fijn leveler is 4 high,de synchronisatie tussen hen wordt geregeld door snelheidsregulators onder PLC.



Samenstelling en parameters:

- Nee, dat is niet waar. Samenstelling Parameter / configuratie
1 Saddel met spoel 20 tot 30 T
2 met een vermogen van niet meer dan 50 W Φ500-800 mm, 30T belasting
3 Verzorging met knijpen en vijfroller leveler Φ220 mm, 55 -75 kW
4 Deeltjes en delen daarvan 6000 mm
5 Zijdelingse gids 1# (optioneel) Hydraulische 1000-2000 mm
6 Kantentrimmer (optioneel)

Afzonderlijk lichaam, frequentieregeling,

3-8 mm rand

7 Schrootwieler en overroltafel ((facultatief)) Schroothoek, hydraulische schuifwinder
8 Zijdelingse gids 2# Hydraulische 1000-2000 mm
9 11 rolvervlakker 4Hi, 132 kW, Φ190 mm
10 Roterende encoder Rep, Omron
11 Hydraulische scheer Zwaar werk, 22 kW
12 Roltafel 4000 mm
13 Stacker eenvoudig rektype, 12 m
14 Hydraulisch systeem Vitory-kleppen, Yuken-pomp
15 Elektrisch bedieningssysteem Parker DC aandrijving, Siemens PLC en HMI



De personages:


1.Onroller / Decoiler

De ontwaaier heeft dubbele mandrels en sterke schuifbases.

Elke mandrel heeft drie stappen, de opening en sluiting van twee mandrels door hydraulische cilinders.

Een terugspanningsmechanisme dat bovenop de basis van de ontroller is geïnstalleerd om de stabiliteit van de ontrolling te waarborgen.

2. Portal frame coil hoofdopener

Het portaal frame is erg sterk, met een snubber press roller, een rechtmakende roller op de top van het frame.
de hydraulische snubberrolpers bovenop de stalen spoel en de drukhoek is verstelbaar

Een rechtmakersrol kan voorwaarts en achterwaarts glijden om de bandkop te volgen en recht te maken.

Een op de preleveler geïnstalleerde schopplaat ondersteunt de spoelkop terwijl de rolpers de spoelkop rechtzet.

3. eerste 2+5 pre leveler

De rol is enorm en sterk, verlicht de interne spanning van de stalen spoel, het roloppervlak is gehard en gechroomd.

Om de loslopende buigstress te verlichten tot een ontspannen toestand.

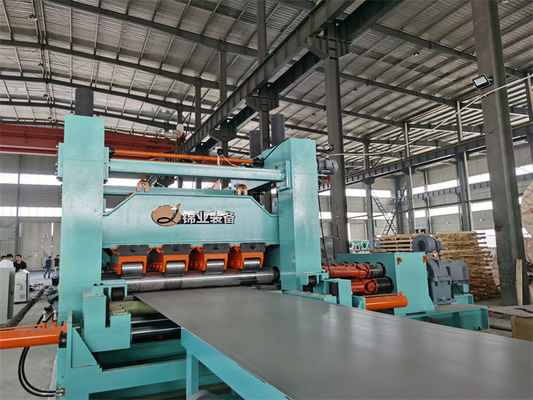

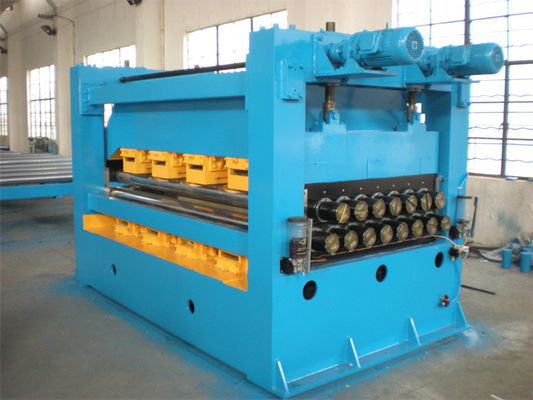

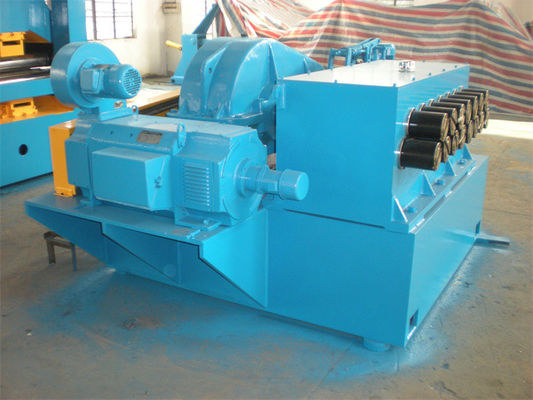

4. Zwaargewicht leveler

Het aantal heavy duty levelers zal 13pcs, 11pcs, 9ocs zijn, de diameter van de rollen zal 180mm -230mm -300mm zijn,
De ruimte en de hoek van de bovenste en de onderste rollen kunnen worden verstelbaar.

Geen stop leveling, de leveler continu werken zonder drukken staalplaat tijdens synchro snijden, dit is goed voor het beschermen van de oppervlakte van de staalplaat zonder het achterlaten van roller merk

Wanneer het snijwerk stopt, wordt de leveler vastgeklemd en gestopt bij het meten van de encoder.

5. Hydraulische scheer

Track Shear: Synchro Hoogfrequentie snijden en sterk frame, sterk hydraulisch station voor snijden, grote servomotor voor synchro tracking staalplaat draaien.

Hydraulische schommeling is een stop voor het snijden onder encodermeting.

6Automatische besturing, het hele proces is onder PLC-controle in auto-modus.
