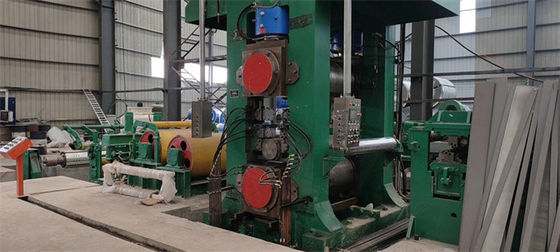

4 hallo 4 Hoge Omkeerbare Koudwalserijmachine voor Metaalstroken
De automatische Omkeerbare Koudwalserij is vooruit verschillend van ononderbroken die walserij achter elkaar, de metaalstrook of het omgekeerde walserij om strookdikte te verminderen door aantal rollende passen, heen en weer passen wordt doorgenomen kan tot 5 of 6 zijn tot de metaaldikte tot gebeëindigde maat bereikt.
De omkeerbare koudwalserij is geschikt voor
- 1) de strook van het hoge precisie het dunne metaal rollen
- 2) De jaarlijkse productie van Koudgewalst metaalproduct wordt niet hoogst vereist.
Eigenschappen van omkeerbare walserij:
- De de strookmaterialen van de metaalrol kunnen koolstofstaal, roestvrij staal, koper, brons, aluminium, nikkel, zilver, titaniumlegering, enz. zijn.
- De omkeerbare walserij kan hoge 2 zijn, hoge 4, hoge 6, hoge 8, hoge 12, 18hi, hoge 20
- Het omkeerbare koude rollen vereist heen en weer rollend in stal, eenvormig en de nauwkeurige toestand, de productie precison van walserij moet goed zijn.
- De dikte die controle van omkeerbare molen verminderen kan neer mechanische schroef beneden of hydraulische die AGC schroef zijn, door toepassing, snelheid en precisie van koudgewalst metaal wordt vereist
- Twee coilers zitten elke kant van de omkeerbare walserij terwijl het verminderen van dikte van de strook van de metaalrol, om omhoog het rollen van spanning en de strook van het windmetaal te verstrekken.
- De aandrijvingsmotor van omkeerbare die molen roteert FWD of omwenteling, automatisch door motorcontrolemechanisme en PLC wordt gecontroleerd

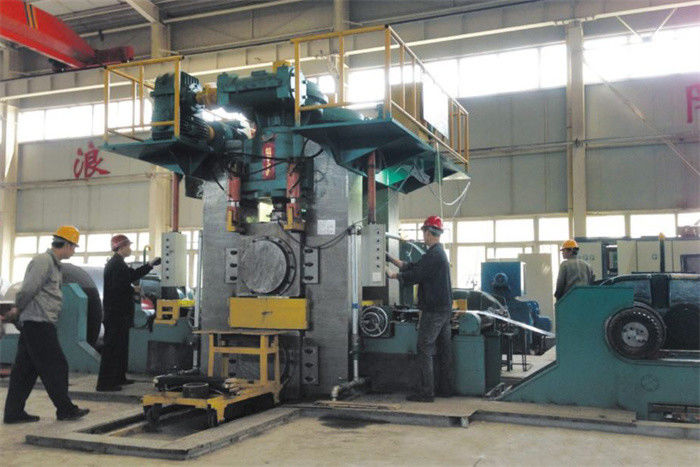

700 vier rol (hoge 4) het omkeerbare koude rollen miljoen.
| staalmateriaal |
het warmgewalste normale koolstofstaal, zonder het inleggen of het schillen, onthardde koudgewalste rol (CRCA)
|
| Inkomende rolstrook |
450600mm x 23mm |
| Inkomende rollen |
508mm identiteitskaart, 1800mm OD, 10T |
| Koudgewalste gebeëindigde SS rolstrook |
450-600 x 0.601.5mm |
| Omgekeerde walserijparameters |
| Walserijsnelheid |
Maximum 200m/min, |
| Rolling kracht |
Maximum 6500KN |
| Het terugdeinzen spanning |
Tot 80KN |
| Het werkrol Spec. |
Ф190 x 700mm |
| Reserverol Spec. |
Ф600 x 680mm |
| Hoofdmotormacht |
700KW |
| De macht van de terugslagmotor |
350KW |
| Elektrische controle |
Mechanisch Screw in Jog, de Bestuurders van Siemens RA80 gelijkstroom, PLC, de Maatsysteem van de Röntgenstraaldikte |
| Vloeibare voorwaarden |
Dunne oliesmering voor versnellingsbakken, vet voor het dragen van zetels, hydraulische post, het rollende systeem van het proceskoelmiddel |
| Het automatische rol veranderen |
Hydraulische motor en cilinderaandrijving, om automatische rolverandering te realiseren |
Het werkproces:
10T Uncoiler, snuifjevoeder en 5 rolgelijkrichter, 1st Recoiler, 4 hallo Omkeerbare Molen, 2de Recoiler.
Configuratie:
Configuratie
1. Gelijkstroom-de motoren worden gecontroleerd door 6RA80 reeks digitale gelijkstroom bestuurder, wordt de gehele lijn gecontroleerd door PLC van Siemens.
2. De mechanische schroef drukt van walserij neer
3. Afwijking het aanpassen van drukt neer
4. Veiligheidsbescherming zoals overbelastingsbescherming, noodsituatieeinde in elektrisch controlesysteem.
5. Het automatische het rollen spanning plaatsen en automatische constante spanningscontrole.
6. De rollen van het aandrijvingswerk, universele verbindingen als koppeling
7. De droge vetsmering voor het dragen van zetels van rollen, drukt en universele verbindingen neer
8. De automatische PLC controle voor geheel proces zoals verbindt van het rollen proces en foutenalarm onderling.
9. De walserij heeft functies: het vooraf instellen van het rollen procesparameters, de inspectie, de vertoning en het alarm van verwerkingsparameters en machine kritieke parameters.
10.Two-recoilers en 4hi-de molen realiseert het Omkeerbare rollen
