Zware die MaatStaalplaat aan de Machine van de Lengtelijn voor Warmgewalst Koolstofstaal wordt gesneden

beschrijving
Naam: Zware stalen plaat op lengte gesneden Materiaal: Warmgewalst Q235, Q195, Q345
Papierdikte: 3-12 mm Blad breedte: 800-2000mm
Blad lengte: 2000-12000mm Scherpe Snelheid: 8st/min x 2m
Rolidentiteitskaart: 500 - 800mm Rolgewicht: 30T
Lengtetolerantie: +/- 0,5 mm Vlakheid: 2mm/m2
Totale Macht: 230KW Landoppervlak: 50m x 10m
Markeren:

Staalplaat aan de Machine die van de Lengtelijn wordt gesneden

,

Zware die Maat aan de Machine van de Lengtelijn wordt gesneden

,

Koolstofstaal aan Lengtelijn die wordt gesneden

Zware die MaatStaalplaat aan de Machine van de Lengtelijn voor Warmgewalst Koolstofstaal wordt gesneden



De zware besnoeiing van de Maatstaalplaat aan lengtelijn is op zwaar werk berekende besnoeiing aan lengtemachine, hoewel machine niet zo regelmatig als knipsel van het roestvrij staalblad zo precies vereisen, het Warmgewalste blad van de koolstofstaalrol harde oxydatiehuid heeft die sterke machine vergt.



  • De normale sterkte ≤270Mpa Trekstrength≤465mpa van de koolstofstaalopbrengst,
  • Wanneer de staalplaatwaaier voorbij capaciteit van een leveler, zoals 110mm, 212mm is, zijn twee levelers, kleinere één en grotere één, geschikt, ondertussen tweemaal nivellerend, eerste het ruwe nivelleren en toen het fijne is nivelleren, goed om vlakke bladen te geven.
  • Het stapelen keurt eenvoudig rek goed om bladen van snuifjebroodjes te ontvangen en dan duwen de pneumatische opdringers elk blad aan keurig.
  • Het coderen de lengte meet bladlengte bij snelheid van ongeveer 30m/min, 2m blad x 8pcs per minuut.


Samenstelling en Parameters:


Nr. Samenstelling Parameter/Configuratie
1 Rolzadel 20-30T
2 Dubbele doorn uncoiler Φ500-800 mm, 30T-lading
3 Snuifjevoeder en Vijf Rol Leveler Φ220 mm, 75KW
4 Kuilaccumulator 6000mm
5 Zijgids 1# Hydraulische 10002000mm
6 rol 11 leveler 4Hi, 132KW, Φ190 mm
7 Roterende codeur Rep, Omron
8 Hydraulische Scheerbeurt Op zwaar werk berekend, 45KW
9 Broodjeslijst 5000mm
10 Stapelaar12m 5 opdringers
11 Hydraulisch systeem Vitorykleppen, Yuken-pomp
12 Elektrisch controlesysteem Parkergelijkstroom aandrijving, PLC van Siemens en HMI



Karakters:


1.Uncoiler/Decoiler

zware besnoeiing aan rollen van het het handvat de zware staal van de lengtelijn van zware maat. uncoiler heeft dubbele doornen en sterke glijdende basissen.

Elke doorn heeft drie stappen, het openen en het sluiten van twee doornen door hydraulische cilinders.

Achterdiespanningsmechanisme bovenop uncoilerbasis wordt geïnstalleerd, het ontrollen van stabiliteit te verzekeren.

2. De poort hoofdopener van de kaderrol

Het poortkader is zeer sterk, met de rol van de schokdemperpers, rechtmakend rol bovenop het kader.
de hydraulische pers van het schokdemperbroodje bovenop staalrol, en zijn het neerdrukken hoek zijn regelbaar

Het rechtmaken van rol kan vooruit achteruit aan het hoofd van de spoorstrook glijden en het rechtmaken.

Scheppend plaat op preleveler wordt geïnstalleerd steun het rolhoofd terwijl de rolhoofd dat van de rolpers rechtmaak.

3. eerst 2+5 pre leveler

de rol is reusachtig en de sterke, reliefing interne spanning van staalrol, wordt roloppervlakte vaste vorm gegeven en het chroom bedekt met een laag

Aan hulp de het ontrollen zich buigende spanning aan ontspannen staat.

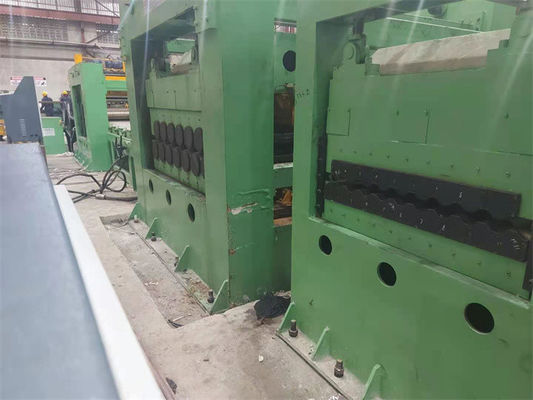

4. Op zwaar werk berekende leveler

het aantal van op zwaar werk berekende leveler zal 13pcs, 11pcs zijn of 9pcs, diameter zal van rollen 180mm 230mm 300mm zijn,
Het hiaat en de hoek van hogere rollen en lagere rollen kunnen worden aangepast.

Geen einde die, leveler die onophoudelijk zonder staalplaat nivelleren werken te drukken terwijl het synchroknipsel, dit voor het beschermen van de oppervlakte van de staalplaat zonder rolteken te verlaten goed is

Wanneer de scheerbeurt eindeknipsel is, is leveler clutched en ophield onder codeur het meten.

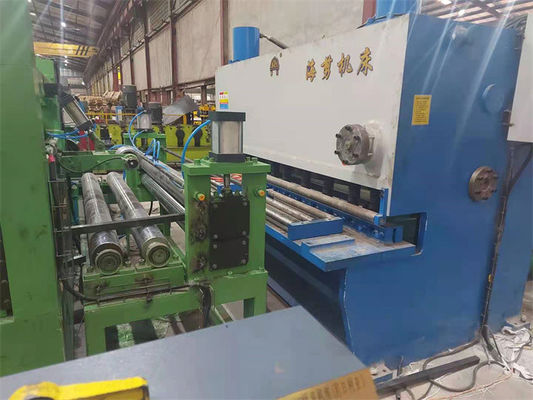

5. Hydraulische scheerbeurt

Spoorscheerbeurt: Synchro Hoge frequentieknipsel en sterk kader, sterke hydraulische post voor het scheren, grote servomotor voor het synchro het volgen staalplaat lopen.

De hydraulische het schommelen scheerbeurt is eindeknipsel onder codeur het meten.

6. De automatische controle, het gehele proces is onder PLC controle op autowijze.

Zware die MaatStaalplaat aan de Machine van de Lengtelijn voor Warmgewalst Koolstofstaal wordt gesneden 0Zware die MaatStaalplaat aan de Machine van de Lengtelijn voor Warmgewalst Koolstofstaal wordt gesneden 1
