Productdetails:
|
Naam: | Roestvrij staalblad aan Lengte wordt gesneden die | Materiaal: | SUS201, SUS304, SUS410 |
---|---|---|---|
Papierdikte: | 4-12 mm | Blad breedte: | 1000-2000mm |
Blad lengte: | 2000-12000mm | Scherpe Snelheid: | 10st/min x 2m |
Rolidentiteitskaart: | 508mm | Rolgewicht: | 20T |
Lengtetolerantie: | +/- 0,5 mm | Vlakheid: | 1.5mm/m2 |
Totale Macht: | 700KW | Landoppervlak: | 50m x 10m |
Markeren: | Staalmetaal aan Lengtemachine die wordt gesneden,Roestvrij staal aan Lengtemachine die wordt gesneden,Zware die Maat aan lengtelijn wordt gesneden |
Het zware die Blad van het Maatroestvrije staal aan Lengtemachine wordt gesneden met Rand het In orde maken
Het zware blad van het Maatroestvrije staal vereist plicht van besnoeiing aan dubbele lengte dat van hetzelfde blad van het maat duidelijke koolstofstaal, ondertussen zijn de rollen met een laag bedekt Pu, is het hoge precisie op zwaar werk berekende besnoeiing aan lengte, zijn zijn kosten veel meer dan normale besnoeiing aan de begroting van de lengtelijn.
Het roestvrije staal, zoals SUS200, SUS300, SUS400-reeks, was met de normale sterkte ≤270Mpa Trekstrength≤465mpa, van de de sterkteopbrengst van het roestvrij staalblad de sterkte ≤500Mpa Trekstrength≤800mpa van de koolstofstaalopbrengst vergelijkbaar
Samenstelling en Parameters:
Nr. | Samenstelling | Parameter/Configuratie |
1 | Rolzadel | 20-30T |
2 | Dubbele doorn uncoiler | Φ500-800 mm, 30T-lading |
3 | Snuifjevoeder en Vijf Rol Leveler | Φ250 mm, 200KW |
4 | Kuilaccumulator | 6000mm |
5 | Zijgids 1# | Hydraulische 10002000mm |
6 | Randsnoeischaar |
Afzonderlijk lichaam, frequentiecontrole, 38mm rand |
7 | Schrootspoel en over broodjeslijst | Schrootgids, hydraulische duwspoel |
8 | Zijgids 2# | Hydraulische 10002000mm |
9 | rol 11 leveler | 4Hi, 300KW, Φ210 mm, 300KW |
10 | Roterende codeur | Rep, Omron |
11 | Hydraulische Scheerbeurt | Op zwaar werk berekend, 45KW |
12 | Broodjeslijst | 4000mm |
13 | Stapelaar en X-lijst | type van bombroedsel, 6m x 2 |
14 | Hydraulisch systeem | Rexrothkleppen, Yuken-pomp |
15 | Elektrisch controlesysteem | Parkergelijkstroom aandrijving, PLC van Siemens en HMI |
SUS201, SUS304, SUS410-Roestvrij staalspecificatie voor verwijzing:
SUS-reeks | Nationale rang | ASTM-rang | TS (Mpa) | YS (Mpa) |
200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
12Cr18Mn9Ni5N | 202 | 680 | 356 | |
300 Cr-Ni |
301 | 755 | 275 | |
0Cr18Ni9 | 304 | 680 | 320 | |
00Cr19Ni10 | 304L | 560 | 270 | |
0Cr25Ni20 | 310S | 655 | 310 | |
00Cr17Ni14Mo2 | 316L | 560 | 290 | |
400 Cr |
1Cr13 | 410 | ||
430 | 345 | 510 |
Karakters:

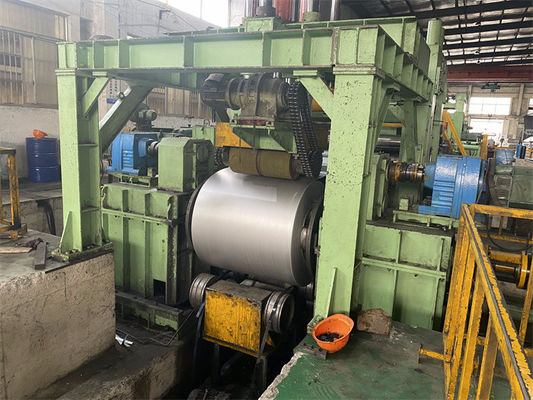

1.Uncoiler/Decoiler
zware besnoeiing aan rollen van het het handvat de zware staal van de lengtelijn van zware maat. uncoiler heeft dubbele doornen en sterke glijdende basissen.
Elke doorn heeft drie stappen, het openen en het sluiten van twee doornen door hydraulische cilinders.
Achterdiespanningsmechanisme bovenop uncoilerbasis wordt geïnstalleerd, het ontrollen van stabiliteit te verzekeren.
2. De poort hoofdopener van de kaderrol
Het poortkader is zeer sterk, met de rol van de schokdemperpers, rechtmakend rol bovenop het kader.
de hydraulische pers van het schokdemperbroodje bovenop staalrol, en zijn het neerdrukken hoek zijn regelbaar
Het rechtmaken van rol kan vooruit achteruit aan het hoofd van de spoorstrook glijden en het rechtmaken.
Scheppend plaat op preleveler wordt geïnstalleerd steun het rolhoofd terwijl de rolhoofd dat van de rolpers rechtmaak.
3. eerst 2+5 pre leveler
de rol is reusachtig en de sterke, reliefing interne spanning van staalrol, wordt roloppervlakte vaste vorm gegeven en het chroom bedekt met een laag
Aan hulp de het ontrollen zich buigende spanning aan ontspannen staat.

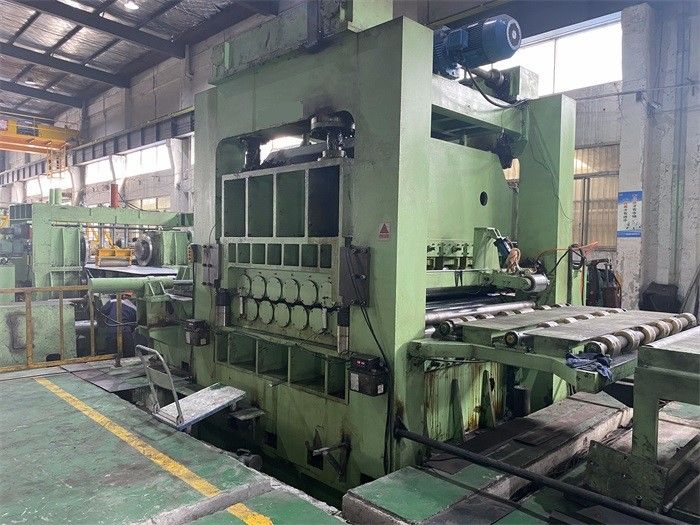

4. Op zwaar werk berekende leveler
het aantal van op zwaar werk berekende leveler zal 13pcs, 11pcs zijn of 9pcs, diameter zal van rollen 180mm 230mm 300mm zijn,
Het hiaat en de hoek van hogere rollen en lagere rollen kunnen worden aangepast.
Geen einde die, leveler die onophoudelijk zonder staalplaat nivelleren werken te drukken terwijl het synchroknipsel, dit voor het beschermen van de oppervlakte van de staalplaat zonder rolteken te verlaten goed is
Wanneer de scheerbeurt eindeknipsel is, is leveler clutched en ophield onder codeur het meten.
5. Hydraulische scheerbeurt
Spoorscheerbeurt: Synchro Hoge frequentieknipsel en sterk kader, sterke hydraulische post voor het scheren, grote servomotor voor het synchro het volgen staalplaat lopen.
De hydraulische het schommelen scheerbeurt is eindeknipsel onder codeur het meten.
6. Automatische stapelaar
Bom het broedsel die, ontvangt elk blad op rolwapen, opent de twee wapens om de bladdaling neer vrij te geven bij het opheffen van lijst stapelen.
De broodjeslijst levert naar buiten de opgestapelde in te pakken bladen.
7. De automatische controle, het gehele proces is onder PLC controle op autowijze.
