Hoge snelheidsStaalplaat aan de Machine Lichte Maat van de Lengtelijn onder 3mm wordt gesneden die

Hoge snelheidsStaalplaat aan de Lichte Maat die van de Lengtelijn wordt gesneden

De lichte besnoeiing van de Maatstaalplaat aan lengtelijn is hoge snelheids hoge precisie, populair in metaalbladen makend installaties.

Voor staalrollen van 0,3 tot 3.0mm dikte, verfte het gewoonlijk koudgewalste staal, Gegalvaniseerd staal, staal, het ontrollen zich vooraf, nivellerend en snijdend aan lengte vereist het proces hoge snelheid:

1/ snelle scherpe snelheid:

In snel eindeknipsel, weg versnelt het blad en verslaat aan bepaald lengte en snel besnoeiingsblad

2/ snel lopende snelheid

 Het blad loopt zo snel mogelijk om worden gesneden en worden gestapeld.

De snelle eindescheerbeurt behandelt een bepaalde tijd, is de lopende lengte samengesteld uit versnelling, volledige snelheid en de vertraging, zeggen een gemiddelde snelheid, zal de hele tijd van elke blad het maken besliste scherpe tijd, bladlengte en gemiddelde snelheid zijn.

Samenstelling

• 1.Coil opslaand zadel, sla een paar rollen op
• 2.Coil ladingsauto. maak een rol aan uncoiler leeg
• 3.Single doorn uncoiler: hydraulische uitbreidingsdoorn voor standaardф508mm.
• 4.Coil hoofdschokdemperrol, schilmesje die plaat scheppen: om coillhoofd te openen en het hoofd te verzenden in snuifjevoeder

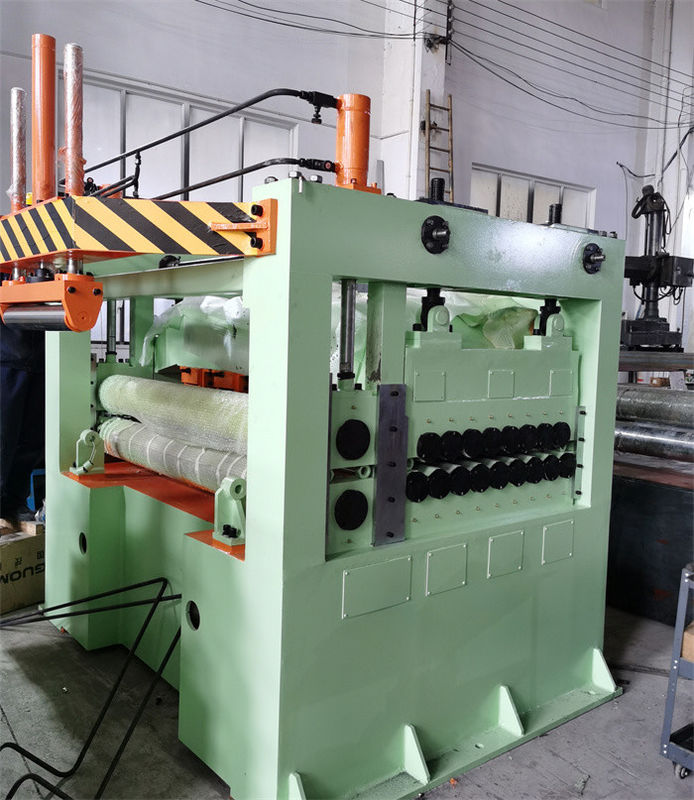

• 5.2+17 rol Leveler: 4Hi of 6Hi, achterspanning is voordelig tussen leveler en uncoiler.
• 6. Pit Accumulator: bij het inpassen van dekking van de stadium de slingerende brug accumuleert de kuil om de pas van het rolblad over, in auto lopend stadium te laten blad in kuil.
• 7. Servolengtemaatregel (en Film die lamineren): Servolengte die (paar van snuifjerollen of 2+5+2 die rollenstructuur meten door servomotor en controlemechanisme worden gedreven), met Pu met een laag bedekte snuifjerollen voor film het lamineren

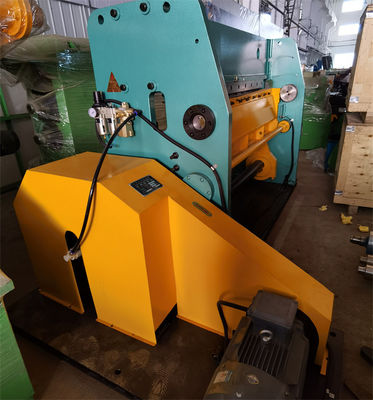

• 8.Pneumatic snelle Eindescheerbeurt: onstabiele schachtknipsel van neer omhoog, lagere bladv-vorm.
•    Het hiaat tussen hoger blad en lager blad wordt gemakkelijk aangepast.

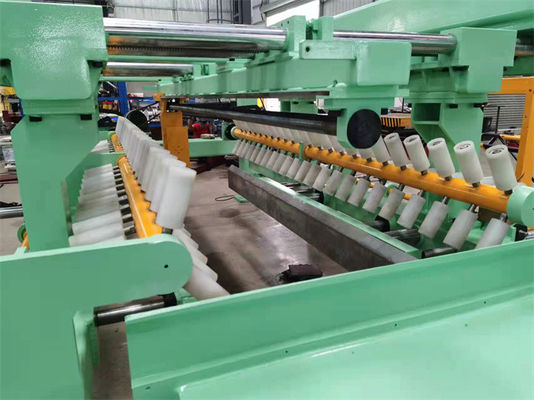

• 9.Belt transportband: vervoer gebeëindigde bladen aan stapelaar
• 10.Stacker: het stapelen van lading 5T.
• 11.Sheets auto: lever bladen uit, dan inpakkend. kan twee auto's, één het werken en het andere wachten zijn.
• 12.Hydraulic systeem: 7.5KW de toestelpomp verstrekt 12Mpa-druk.
• 13.Electric controlesysteem: Één elektrisch kabinet en twee exploitantpanelen (één console voor het servo meten, PLC, HMI en het stapelen, voor zich het ontrollen en het nivelleren) met volledige en veilige functies

Parameters:

Lay-outproces:

Foto's:
