Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
U 5.0-20.0 x 2200
Trading Properties
MOQ
1SET
Packing
8 X 40HC
period for dispatch
180-200 dagen
payment method
L/C, T/T
Supply Capacity
15 sets per jaar

Product Details

Markeren:

Besnoeiing aan de Machine van de Lengtelijn

Name: Zwaar Maatu Zwart die Staal aan Lengtelijn wordt gesneden
Material: Platen van de het Staalrol van u de Zwarte
Sheet Thickness: 520mm
Sheet Width: 1000-2200mm
Sheet Length: 2000-12000mm
Cutting Speed: 8st/min x 2m
Coil ID: 508 800mm
Coil Weight: 40t
Length Tolerance: +/-1.0mm
Flatness: 2,5 mm/m2
Total Power: 500Kw
Land Area: 50m x 10m
Product Brief
Zwaar de Rolu Zwart die Staal van het Maatstaal aan de Machine van de Lengtelijn (5-20 x 2200) wordt gesneden Zware van het de Rolu Zwarte Staal van het Maatstaal de behoefte op zwaar werk berekende besnoeiing aan lengtelijn: 1. Heet zwart staal: Q235, Q345, Q355, st37 -52, de Opbrengststerkte ...
Product Description

Zwaar de Rolu Zwart die Staal van het Maatstaal aan de Machine van de Lengtelijn (5-20 x 2200) wordt gesneden



Zware van het de Rolu Zwarte Staal van het Maatstaal de behoefte op zwaar werk berekende besnoeiing aan lengtelijn:

1. Heet zwart staal: Q235, Q345, Q355, st37 -52, de Opbrengststerkte ≤350Mpa Trekstrength≤550mpa van de staalplaatsterkte

2. De zware specificatie van de maatplaat: 520mm dikte, 10002200mm breedte, scherpe lengte 2 12m

3. Tweemaal Nivellerend: pre nivellerende 250mm diameterrollen 2 meer dan 3 broodjes en nivellerende machine 4 meer dan 5 broodjes 4high.

4. Rol Uncoiler: dubbele hoofden, twee basissenreis vanaf de breedte van het rolblad.

5. Rol hoofdopener: het poortkader installeert rol van de rol de hoofdtractie, rolhoofd die broodje rechtmaken en plaat, met goede aanpassing scheppen.

6. Gebeëindigde plaat die stapelen: de plaat van het snuifjevoer op het stapelen van rek, die platen duwen duwt keurig de plaat.



Samenstelling en Parameters:

Nr. Samenstelling Parameter/Configuratie
1 Rolzadel 40T
2 Dubbele doorn uncoiler Φ500-800 mm, 40T-lading
3 Snuifjevoeder en Vijf Rol Leveler Φ250 mm, 200KW
4  broodjeslijst 2300mm x 4000mm
5 Zijgids Hydraulische 10002200mm
6 rol 11 leveler 4Hi, 200KW, Φ210 mm
7 Roterende codeur Rep, Omron
8 Hydraulische Scheerbeurt Op zwaar werk berekend, 45KW
9 Broodjeslijst 4000mm
10 Het stapelen van rek en opdringers 12m lengte
11 Hydraulisch systeem Vitorykleppen, Yuken-pomp
12 Elektrisch controlesysteem Parkergelijkstroom aandrijving, PLC van Siemens en HMI



Karakters:


1.Uncoiler/Decoiler

zware besnoeiing aan rollen van het het handvat de zware staal van de lengtelijn van zware maat. uncoiler heeft dubbele doornen en sterke glijdende basissen.

Elke doorn heeft drie stappen, het openen en het sluiten van twee doornen door hydraulische cilinders.

Achterdiespanningsmechanisme bovenop uncoilerbasis wordt geïnstalleerd, het ontrollen van stabiliteit te verzekeren.

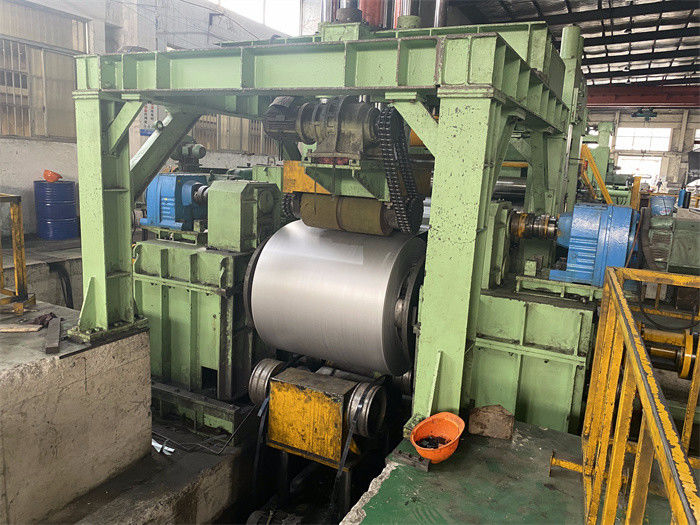

2. De poort hoofdopener van de kaderrol

Het poortkader is zeer sterk, met de rol van de schokdemperpers, rechtmakend rol bovenop het kader.
de hydraulische pers van het schokdemperbroodje bovenop staalrol, en zijn het neerdrukken hoek zijn regelbaar

Het rechtmaken van rol kan vooruit achteruit aan het hoofd van de spoorstrook glijden en het rechtmaken.

Scheppend plaat op preleveler wordt geïnstalleerd steun het rolhoofd terwijl de rolhoofd dat van de rolpers rechtmaak.

3. eerst 2+5 pre leveler

de rol is reusachtig en de sterke, reliefing interne spanning van staalrol, wordt roloppervlakte vaste vorm gegeven en het chroom bedekt met een laag

Aan hulp de het ontrollen zich buigende spanning aan ontspannen staat.

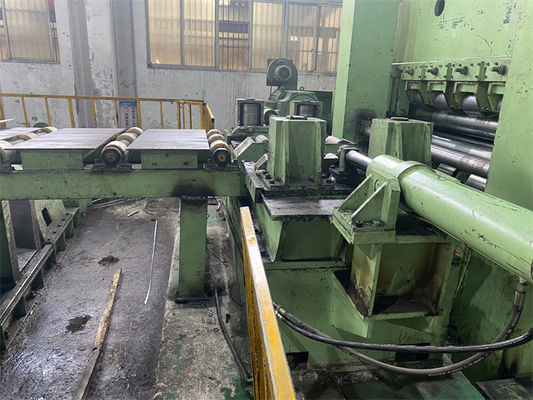

4. Op zwaar werk berekende leveler

het aantal van op zwaar werk berekende leveler zal 13pcs, 11pcs zijn of 9pcs, diameter zal van rollen 180mm 230mm 300mm zijn,
Het hiaat en de hoek van hogere rollen en lagere rollen kunnen worden aangepast.

Geen einde die, leveler die onophoudelijk zonder staalplaat nivelleren werken te drukken terwijl het synchroknipsel, dit voor het beschermen van de oppervlakte van de staalplaat zonder rolteken te verlaten goed is

Wanneer de scheerbeurt eindeknipsel is, is leveler clutched en ophield onder codeur het meten.

5. Hydraulische scheerbeurt

Spoorscheerbeurt: Synchro Hoge frequentieknipsel en sterk kader, sterke hydraulische post voor het scheren, grote servomotor voor het synchro het volgen staalplaat lopen.

De hydraulische het schommelen scheerbeurt is eindeknipsel onder codeur het meten.

6. Automatische stapelaar

 Bom het broedsel die, ontvangt elk blad op rolwapen, opent de twee wapens om de bladdaling neer vrij te geven bij het opheffen van lijst stapelen.

  De broodjeslijst levert naar buiten de opgestapelde in te pakken bladen.

7. De automatische controle, het gehele proces is onder PLC controle op autowijze.
