CRC CRC CRS Steel Thin Sheet Metal Cut To Length Line Machine 25pcs/min x 2m
Metalen spoelplaat snijden naar lengte lijn is een van onze belangrijkste machine producten, We produceren metalen plaat snijden naar lengte lijn machines voor 16years, geleverd snijden naar lengte lijnen naar Maleisië, KSA, UAE,Nigeria, Algerije, de VS, Argentinië, Rusland, Ethiopië, Egypte, enz., ongeveer 30 landen,
Coilplaten kunnen worden warmgewalst, koudgewalst, gegalvaniseerd staalplaten, roestvrij staalplaten, aluminiumplaten, licht meetplaat gesneden naar lengte lijn heeft fijne gelijkstelling en snel snijden.Plaatvlakte +/-1 mm per vierkante meter, snel stoppen met snijden 2m x 28pcs/min.
Koudgewalste, gegalvaniseerde staalplatenrollen zijn dun en vereisen een precisie-niveller ((4 hoog of 6 hoog),snel snijden (veel klanten kiezen voor servo aandrijving snijden) en stapel systeem kan een stapler of dubbele lagen staplers snel wisselen met elkaar.
De continue werking van de nivelaar, de servo-lengtevoeding en de snelle pneumatische scheer of het servo-aangedreven snijden zorgen voor een hoge snelheid en een hoge precisie.stapel snelheid volgt de komende gesneden vellen en stapel elk vel snel een voor een, voor een spoel van 2 mm x 1250 x 15 T, duurt het 20 minuten om te snijden, ongeveer 40 minuten per spoel.
Inrichting
Twee sets spoelvoorbereidingszadel, enkel mandrel ontplooier met achterste spanning, spoelkoppers en peeler, 4 hoog leveler, pit loop, centrale gids, servo lengte bevestiging met filming, snelle scheer,tafel voor de levering van de gordel, een of twee sets stapler, output wagens of rollen tafels.
Samenstelling
- Coil zadel, opslaan van een of twee spoelen voor standby, belasting 20T
- Load de spoel op de ontroller mandrel, op-en-af tillen en fwd-bwd lopen.

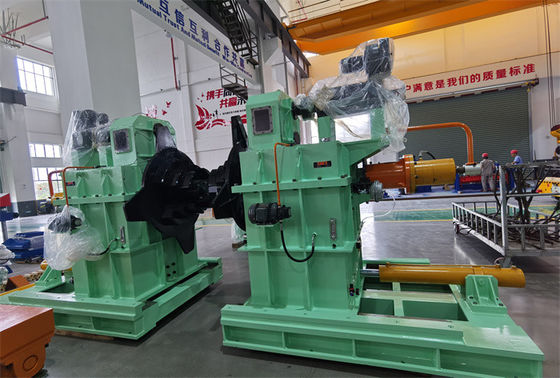

- Een enkele mandrel ontroller: hydraulische uitbreidingsmandrel voor standaard Ф508mm, achterspanningsmotor is geïnstalleerd voor stabiele ontrol en nivellering,Centraal de basis van de coil losmaken om het middelpunt van de coil op de ceterline te garanderen.

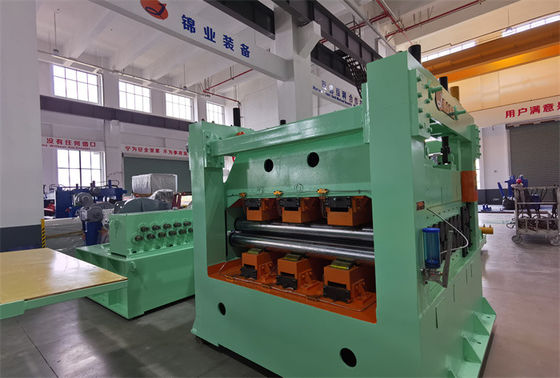

- 2+15 Roller Leveler: 4Hi, 4 rijen back-up rollers, 75KW DC.
- 2+21 6Hi-niveller is optioneel, kostbaarder, nauwkeuriger, geschikter voor roestvrij staal, aluminiumplaten.
- Servo Lengtevoeding: Servo lengte meting ((2+5+2 rollen aangedreven door servomotor en regelaar)
- Pneumatische snelle snijwerk: krukas snijdt van beneden naar boven, onderblad in v-vorm.
- Bandconveyor: vervoer van afgewerkte vellen naar de stapler
- Stapelsysteem: omvat een schaartafel, een uitgangsroltafel of uitgangswagens voor het ontvangen en uitvoeren van gestapelde vellen, stapelbelasting 5T.
| Hoge snelheidslichtmeter op lengte gesneden |
Parameters |
| Dikte van de stalen spoelplaat ((mm) |
0.2-1,5 mm, 0.25-2.0 mm, 0.3 -3.0 mm, 0.4-4.0 mm |
| Breedte van het stalen spoelplaat ((mm) |
600 mm, 1000 mm, 1250 mm, 1600 mm |
| Verplaatsing van het voertuig |
10T, 15T, 20T |
| lijnsnelheid ((mpm) |
80 m/min |
| Snijnauwkeurigheid ((mm) |
±0,50 mm /2 m in lengte
|
| Niveauprecisie |
≤ ±1,0 mm/m2 |
| Snoeien |
≤ 3% dikte |
| Precisie van het stapelen |
≤ 1,0 mm breed, ≤ 1,5 mm lang, |
| Totaal vermogen ((KW) |
100 kW ~ 130 kW ~ 150 kW - 165 kW |
| Grondoppervlakte ((L x W) |
25m x 10m |
Precieze vervaardiging:
| Deel |
Materiaal, verwerking, merk |
| as, as, rol |
42CrMo,HB250-275 |
| Ruimte, basis |
Q235-A,Q345 ((16Mn) Lassen van stalen platen, glansbehandeling |
| Koers van de versnellingsbak |
Q345 Platenlassen, warmtebehandeling, zandblazen, basiskleuren |
| Verandering: |
40Cr smeden van staal, HB240-255, tandverharding |
| Afsplitsingssegmenten: |
55# Gegooid staal, geharmoniseerd, gehardchroomd en gepolijst |
| Hydraulische pomp |
Variabele pomp Yuken |
| PLC's |
Siemens S200 |
| Lagers |
HRB, ZWZ, SKF |
| met een breedte van niet meer dan 15 mm |
Airtac, SMC. |

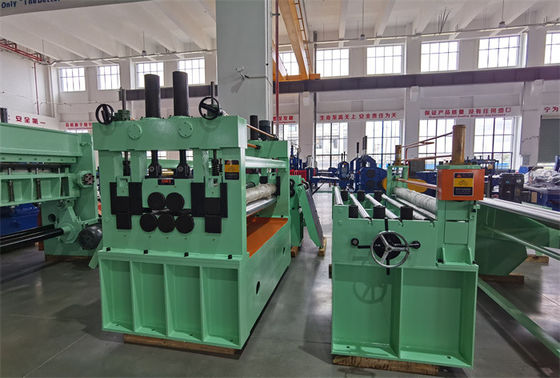

Foto's:
