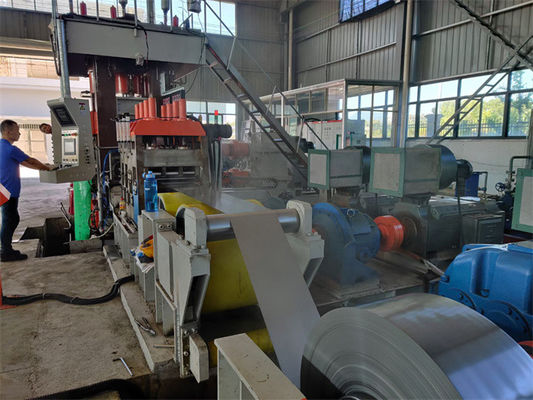

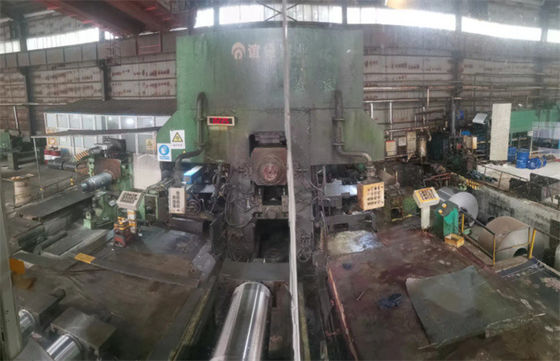

Spanningsniveau Skin Pass 2Hi 4Hi Rolling Mill Lijn voor staal spoel roestvrij staal spoel

Spanningsniveau Skin Pass 2Hi 4Hi Rolling Mill Line voor staal spoel roestvrij staal spoel

Inleiding

• Spanningsniveller (uitstrekkende buiging rechtlijnende machine) kan tegelijkertijd vormen longitudinale en transversale vervorming van dunne platen,het volledig verbeteren van de vlakheid en materiaal eigenschappen van dunne platenDoor de door het buigen veroorzaakte buigspanning wordt de spanning sterk verminderd.Slechts 1/3 tot 1/5 van de spanning die vereist is voor zuiver rekgerichtheid is nodig om hetzelfde rechtmakende effect te bereikenBovendien is het rechtmakende effect het beste.
• Skin Pass Mill:De koudgewalste en geglote staalstrook wordt geplat gewalst om een kwalitatief hoogwaardige plaatvorm te verkrijgen en de mechanische eigenschappen te verbeteren.4Hi-walsen, is de diktevermindering van plaat een beetje bij minder rollend druk.

Voordelen van spanningsniveau:

1. Een goede vlakke plaatvorm kan worden verkregen door strekkend buigen en met meerdere rollen recht te maken, de golfkanten, golvenvormen en lichte buigingen op het plaatoppervlak kunnen volledig worden geëlimineerd,een aanzienlijke verbetering van de vlakheid van dunne platen.
2. Het is voordelig voor het verbeteren van de anisotropie van plaatmateriaal. De opbrengstlimiet van diep getrokken laagkoolstofstaalplaten toont vaak anisotropie in zowel de longitudinale als de dwarsrichting.tijdens de verwerking van dunne platen door diep trekken, ongelijke dikte van elk onderdeel als gevolg van verschillende extensies kan rok als kant gebreken in het gestoken deel veroorzaken, wat resulteert in een toename van het afvalpercentage.Deze situatie zal sterk verbeteren..

Werkproces:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parameters:

• Materiaal: gewoon koolstofstaal
• Kracht σ S ≤ 350 MPa, treksterkte σ b ≤ 450 MPa
• Materialspecificatie:0.2·2.0×1000 mm
• Verlenging:0.4·2.0% ((droog type) 1.0·5.0% ((nat type)
• De tolerantie van de ruwe koudgewalste geglote spoelplaten voldoet aan de nationale norm
• Specificatie van het materiaal van het plaatspeld:
• Maximale buitendiagram van de spoel:2100 mm,interne diameter:Φ508 ((Φ610) mm
• Maximaal gewicht van de spoel:20t

Eindproduct:

• Inwendige diameter van de spoel: Φ508 mm,maximaal gewicht van de spoel: 15 t
• Maximale rolkracht:6000 KN
• Huidspanning: 120 KN
• Doorloopsnelheid van de huid: ≤ 500 m/min
• Onrollingssnelheid: ≤ 500 m/min
• Onrolspanning/terugrolspanning: 30/40 KN
• Verlengingsbereik van de recoiler mandrel:Φ508 Φ485 mm ((Φ610 Φ590 mm)
• Hoogte van de doorgang van de molen:1000 mm
• Voedingsrichting:Klant bepaalt
• Totaal geïnstalleerd vermogen:DC 1240kW,AC 75kW
• Veldoppervlakte:21×10×5 m ((lengte, breedte en hoogte)
• Alleen de huid pass mill is hoog, andere eenheden onder 2,5m hoogte

Samenstelling:
