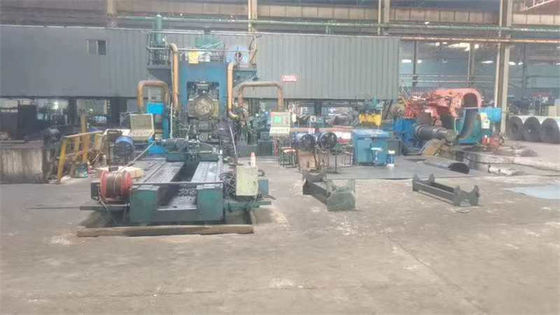

Doorlopende rollende spanningslijn 4Hi 0,2-1,5 X 1300
Product Details
Doorloopspanningslijn voor het gelijkstellen van de huid
,spanningslijn voor het gelijkstellen van de rollen 4Hi
Doorloopspanning van de molen 4Hi Doorloopspanning 0,2-1,5 x 1300
Inleiding

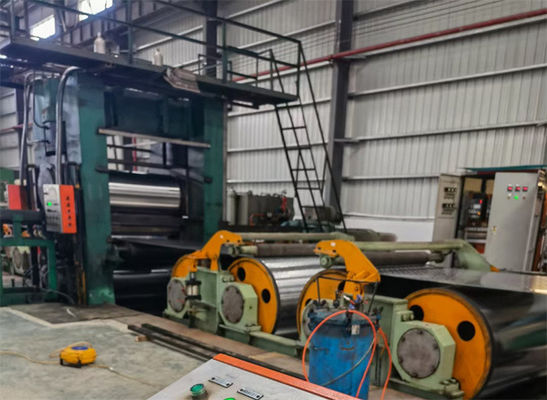

- Skin Pass Mill:De koudgewalste en geglote staalstrook wordt geplat gewalst om een kwalitatief hoogwaardige plaatvorm te verkrijgen en de mechanische eigenschappen te verbeteren.4Hi-walsen, is de diktevermindering van plaat een beetje bij minder rollend druk.

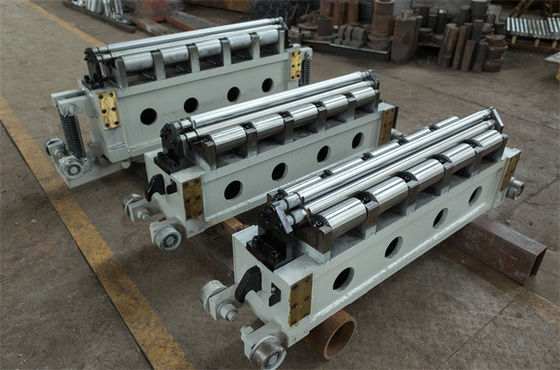

- De machine voor het rechtvoeren van meerdere rollen: Om aan de eisen van de daaropvolgende verwerking te voldoen, worden in de fabriek verschillende rechtvoermethoden gebruikt.De machine voor het rechtzetten van meerdere rollen wordt veel gebruiktNa het doorlopen van deze rechtmachine strekt de dunne plaat zich niet uit, maar verandert alleen de grote golven in kleine golven, waardoor het oppervlak van de plaat bijna vlak is.voor platen met een dikte van minder dan 0.8mm, de multi-rol straightener is niet zo effectief.

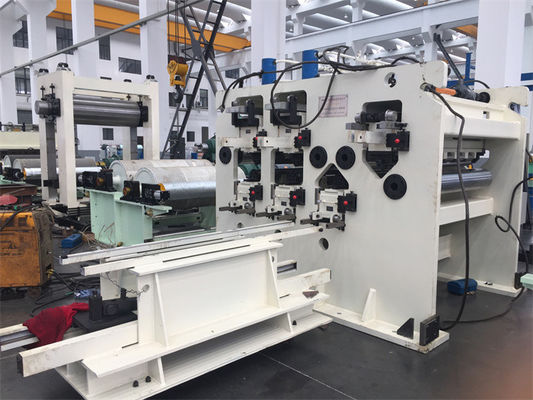

- Spanningsniveller (uitstrekkende buiging rechtlijnende machine) kan tegelijkertijd vormen longitudinale en transversale vervorming van dunne platen,het volledig verbeteren van de vlakheid en materiaal eigenschappen van dunne platenDoor de door het buigen veroorzaakte buigspanning wordt de spanning sterk verminderd.Slechts 1/3 tot 1/5 van de spanning die vereist is voor zuiver rekgerichtheid is nodig om hetzelfde rechtmakende effect te bereikenBovendien is het rechtmakende effect het beste.
Werkproces:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Parameters:
- Materiaal: gewoon koolstofstaal
- Kracht σ S ≤ 350 MPa, treksterkte σ b ≤ 450 MPa
- Materialspecificatie:0.2·1.6×1300 mm
- Verlenging:0.4·2.0% ((droog type) 1.0·5.0% ((nat type)
- De tolerantie van de ruwe koudgewalste geglote spoelplaten voldoet aan de nationale norm
- Specificatie van het materiaal van het plaatspeld:
- Maximale buitendiagram van de spoel:2100 mm,interne diameter:Φ508 ((Φ610) mm
- Maximaal gewicht van de spoel:27t
- Eindproduct:
- Inwendige diameter van de spoel: Φ508 mm,maximaal gewicht van de spoel: 15 t
- Maximale rolkracht:6000 KN
- Huidspanning: 120 KN
- Doorloopsnelheid van de huid: ≤ 200 m/min
- Onrollingssnelheid: ≤ 200 m/min
- Onrolspanning/terugrolspanning: 30/40 KN
- Verlengingsbereik van de recoiler mandrel:Φ508 Φ485 mm ((Φ610 Φ590 mm)
- Hoogte van de doorgang van de molen:1000 mm
- Voedingsrichting:Klant bepaalt
- Totaal geïnstalleerd vermogen:DC 1240kW,AC 75kW
- Veldoppervlakte:21×11×5 m ((lengte, breedte en hoogte)
- Alleen de huid pass mill is hoog, andere eenheden onder 2,5m hoogte
Samenstelling:
| Artikel 1 | Specificaties. | Qty | |
| Afwikkelingssectie | |||
| 1 | Voorbereidingszadel | 1 set | |
| 2 |
Koelladingswagen |
1 set | |
| 3 |
Floating uncoiler |
Φ508×1450 mm | 1 set |
| 4 |
Aandrijfas |
1pc | |
| 5 |
Drijvende basis |
1pc | |
| 6 |
Steunarm |
1 set | |
| Inschrijving | |||
| 1 |
Invoer knijprol |
1 set | |
| 2 |
Schopplaat |
1 set | |
| 3 |
Invoerscheer |
1 set | |
| 4 |
Verwijderingsrol |
2 sets | |
| Inlaatspanning S rollen | |||
| 1 |
Spanningsrolletjes |
Spanningsrol Φ900×1450 |
2 stuks |
| 2 | Spanningsrolbasis | 1pc | |
| 3 |
Aandrijfas |
1pc | |
| 4 |
S rolpersrol |
1 set | |
| Schilferingsmolen | |||
| 1 |
Rolstand |
Steunkolom 350×450 mm |
1 set |
| 2 |
werkrollers |
Φ370×1450 mm | 1 set |
| 3 |
Steunrolletjes |
Φ720×1420 mm | 1 set |
| 4 |
Hydraulische cilinders voor het buigen van rollen, rolbalans |
1 set | |
| 5 |
Apparaten voor de molen |
Inclusief stabilisatorroller, rimpelwerende roller, enz. |
1 set |
| 6 |
Apparaten na het molen |
Inclusief stabilisatorroller, rimpelwerende roller, enz. |
1 set |
| 7 |
Hydraulische rolverwisselingsinrichting |
Voor Werkrolletjes vervangen, dragerrolletjes vervangen |
1 set |
| Uitgangsspanning S rollen | |||
| 1 |
Spanningsrolletjes |
spanningsrol Φ900×1450 | 2 sets |
| 2 | Spanningsrolbasis | 1pc | |
| 3 |
Aandrijfas |
1pc | |
| 4 |
S rolpersrol |
1 set | |
| Uitgangsafdeling | |||
| 1 |
Verwijderingssteunrol |
1 set | |
| 2 |
Uitgangspinrol |
1 set | |
| 3 |
Uitgangsscherp |
1 set | |
| 4 |
Schopplaat |
1 set | |
| 5 |
Uitgangsrol van de deflector |
1 set | |
| Recoiler | |||
| 1 | Recoiler | Φ508×1450 mm | 1 set |
| 2 | Aandrijfas | 1pc | |
| 3 | Steunarm | 1 set | |
| 4 | Koelontladingsauto | 1 set | |
| 5 | met een gewicht van niet meer dan 50 kg | 1 set | |
| motoren, reducenten, universele verbindingen | |||
| 1 |
motor voor het ontwikkelen van de rollen |
Z4-280-21 110 kW | 1 set |
| 2 |
motor voor terugspoelen |
Z4-280-21 110 kW | 1 set |
| 3 |
4# S rolmotor |
Z4-250-11 110 kW | 2 sets |
| 4 |
3# S-rolmotor |
Z4-280-21 200 kW | 2 sets |
| 5 |
Vervaardiging uit ruwe rubber |
Z4-355-32 400 kW | 1 set |
| 6 |
4# S rolverminder |
NGW102-20 | 1 set |
| 7 |
3# S-rolverminder |
NGW122-20 | 1 set |
| 8 |
Verminder voor de hoofdmolen |
ZLY355-8 | 1 set |
| 9 |
Verbindingen voor universele verbindingen |
SWC-type | 1pc |
| 10 |
Lineaire rails |
GGB85AB | 4 sets |
| Hulpmiddelen | |||
| 1 |
Ground anchor bolts |
met een vermogen van niet meer dan 300 kg |
1 set |
| 2 |
met een breedte van niet meer dan 30 mm |
met een vermogen van niet meer dan 300 kg |
1 set |
| 1 |
Hoogdruk AGC-systeem |
bevatten een AGC-cilinder onder hoge druk, Hoogdrukhydraulisch station en elektrische bediening |
|
| 2 |
Hydraulisch systeem onder normale druk |
||
| 3 |
CPC automatische centralisatie |
Automatisch CPC-systeem |
|
| 4 |
Wet-skin pass systeem |
||
| 5 |
Elektrisch besturingssysteem |
Siemens 6RA80 gelijkstroomdrivers |
|
| 6 | Lasmachine | 1 set | |
| 7 | Elektrostatische oliemiddel | 1 set | |
| 8 |
Veiligheids hek en alarmen |
1 set | |
| 9 |
Hydraulische leidingen, elektrische kabels |
1 set | |
| 10 |
Installatiemateriaal |
Klant bereidt de hydraulische leidingen, elektrische kabels, leverancier verstrekt de gedetailleerde lijst |
|
