Lijn voor het snijden van zware HR-stalen spoelen
Product Details
q235 spoel doorsnijlijn
,q195 spoel snijlijn
,Snijmachine voor het snijden van stalen spoelen
Lijn voor het snijden van stalen spoelen met zware kaliber HR voor 8 X 2000 ASTM1008, Q195, Q235, 08steel
Over zware stalen spoel snijlijnen, leverden we 6x2000 dubbele snijmachines met hoge trekvastheid dikke plaat snijmachine naar India, 8x2000 dubbele koppen snijlijn naar Algerije en Rusland,16 x1650 HR-snijlijn naar Maleisië, 12x1250mm slitter naar de binnenlandse provincie Sichuan, etc. We ontwerpen slitmachine zoals klanten willen.
dikke spoelplaten in de longitudinale richting snijden, zoals 8 mm, 10 mm, 12 mm, 14 mm normaal koolstofstaal, of zware gauge snijden met een hoge treksterkte, bv. 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, enz.;de snijmachine moet zwaar werk dragen en de machine moet robuust zijn en automatisch werken..
Kenmerken:

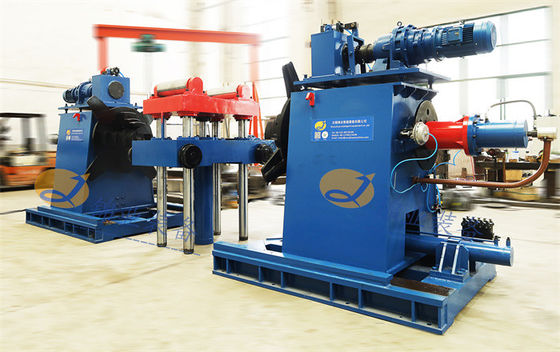

- Grote dubbele koppen: dikke stalen spoelplaten zijn vaak zwaar met een grote buitendiameter, het maximale gewicht van de spoel kan 30-40 ton bedragen en de buitendiameter is tot ongeveer 2200 mm.De binnenste spoel diameters zijn niet zo regelmatig, met een ovale vorm, kunnen de twee tegengestelde kegel mandrels gemakkelijk de spoel binnenin ondersteunen.

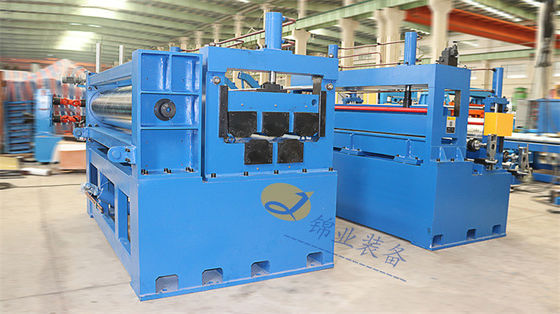

- Sterke 5 rollen pre-leveler voor het snijden: dikke plaat werd opgerold tot rollen in rolllijn, de rolling radius van strippen is sterk,Een sterke leveler kan de spoel buigradius vlak maken om vlak te worden., klaar voor later snijden.
- Vijf rollen spanningsapparaat: De spanning van de vijf rollen is 3 over 2 rollen structuur, nauw de stalen banden onder stabiele terugslagspanning houden
- Strippen die het persraam over de terugspoeler scheiden: om een continue terugspoeling te garanderen, moet elke strip in orde en nauw één laag over de onderlaag worden gehouden,hydraulisch scheiden pers frame stevig op de basis staan, waarbij twee hydraulische cilinders de scheidsas op de terugslagstroken drukken.

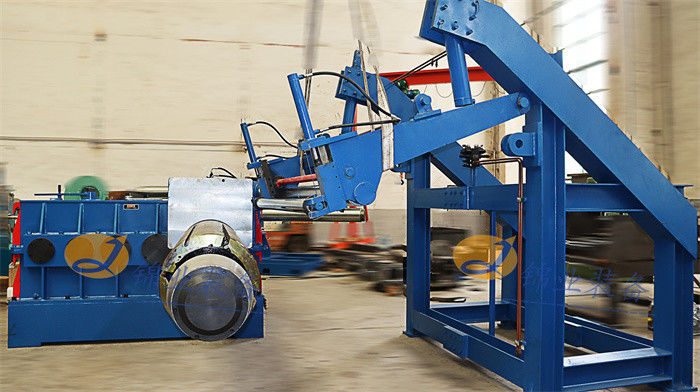

- Slitter en recoiler: De structuur is hetzelfde als normaal, veel sterker, en sommige onderdelen nemen speciaal materiaal aan.
- Geautomatiseerde kantregeling: voor dikte-meterplaten wordt de kantregeling gemotoriseerd door op een knop op het paneel te drukken.
- Twee schrootwielmachines aan elke zijde: onafhankelijk aangedreven door een grote wisselfrequentiemotor, met schrootwielverplaatsing.
- Elektrische besturing: de hoofdaandrijvingskast bevindt zich achter de snijmachine aan de aandrijvingszijde, de bedieningspanelen bevinden zich voor de machine, die touchscreens en Siemens PLC heeft.
Samenstelling en parameters:
| - Nee, dat is niet waar. | Samenstelling | Parameter |
| 1 | Voedingsspoelwagen | 30T |
| 2 | met een vermogen van niet meer dan 50 W | Φ500-800 mm, 30T belasting |
| 3 | Verzorging met knijpen en vijfroller leveler | Φ200 mm, 75 kW |
| 4 | Hydraulische scheer | 10 x 2000 |
| 5 | Transmissie rollen tafel | lengte 4000 mm |
| 6 | zijdelingse gids en Pres Roller | 500-2000 mm breed |
| 7 | snijmachine | Φ280 mm, 250 kW |
| 8 | Kante schroot winder en Strips staart Druk | 7.5KW x 2 |
| 9 | Deeltjes en delen daarvan | 5000 mm lang |
| 10 | Voorseparator, spanningsrol, balansrol | Tweevoudig scheiden, 3 over 2 rollen spanning en plaatspanning |
| 11 | met een vermogen van niet meer dan 50 W | Φ610 mm, 300 kW, 30 T |
| 12 | Koelen voor het ontladen van de trolley | 30T |
| 13 | Hydraulisch systeem | Rexroth-kleppen, Yuken-pomp |
| 14 | Elektrisch bedieningssysteem | Parker DC aandrijving, Siemens PLC en touchscreen |
