Super Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staal

Super Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staal
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
certificaat
ISO, CE
PRODUCT MODEL
0.15-2.0 x 650
Trading Properties
MOQ
1 set
unit price
150000USD - 280000USD
Packing
Machine naakt, onderdelen in doos
period for dispatch
120 -180 dagen
payment method
L/C, T/T
Supply Capacity
3 stuks per maand

Product Details

Markeren:

lijn voor het snijden van vellen van roestvrij staal

,

superprecieze plaat snijlijn

,

supersnelheidslijn voor het snijden van platen

Product Name: Superprecisie Supersnelheid Thin Sheet Slitting Line
Sheet Material: siliciumstaal, roestvrij staal, medium hoogkoolstofstaal
Sheet Width: 200-650 mm, 500-1250 mm
Sheet Thickness: 0.152.0mm
Baby Strips: 6 mm tot 50 mm
Number Of Slitting: Maximaal 40 stuks
Slitting Speed: 200 m/min
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 mm, 400 mm, 508 mm
Discharge Turnstile: Beschikbaar
Scraps Winding: Onafhankelijk type en verticaal online
Product Brief
Super Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staal Inleiding De slitterlijn is om te snijden en terug te spoelen STEEL 304.304L,301,321,316,316L & 200 serie alsmede elektrisch staal, gegalvaniseerd staal, koper, aluminium Gebruik AC VVF aandrijvingen, PLC...
Product Description

Super Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staal



Inleiding



De slitterlijn is om te snijden en terug te spoelen STEEL 304.304L,301,321,316,316L & 200 serie alsmede elektrisch staal, gegalvaniseerd staal, koper, aluminium

Gebruik AC VVF aandrijvingen, PLC-besturing om de hele lijn in synchronisatie te houden.



  • φ408, Ф508mm ronde mandrel
  • 40Cr-snijden van de hoofdas, door tempering, fijn slijpen en frezen
  • 42CrMo smeden, temperen, hoogfrequente tandharding, tanden slijpen
  • Cambersegmentplaten zijn van koolstoflegeringsstaal met een medium gehalte, geharmoniseerd, fijn bewerk, oppervlakteverlichting, harde chroomcoating
  • Interne wigschuivers QT600-3, normaliserenQT600-3,
  • Pressblok van gripper: 42CrMo smeden, fijn bewerken, blussen
  • Bewerking van de oppervlakte van de persscheidsassen met harde chroom
  • Gearbox is van goede kwaliteit staal lassen assemblage, gluren behandeling, fijn slijpen, fijn poren.



Samenstelling:



  • voor het voorbereiden van de zadel
  • papierwinder
  • spoelladingswagen
  • met een breedte van niet meer dan 50 mm
  • eerste lus
  • zijdelingse gids
  • schijfsnipper
  • gidstafel
  • onafhankelijke off-line schrootwinder
  • transmissie tafel
  • tweede lus
  • spanningsstation met bandscheiding en scheer
  • met een spanning van niet meer dan 50 W
  • Koelingen lossen auto
  • papierontwikkelmachine
  • hydraulisch systeem
  • pneumatisch systeem
  • smeersysteem
  • elektrisch besturingssysteem

- Ik weet het niet.



Parameters:



Invoermateriaal Vervaardiging uit produkten van de posten 3001 tot en met 3002 Specificatie van de machine

L materiaal van inlaatspellen van staal:

l roestvrij staal 304.304L,301,321, 316, 316L & 200 serie, elektrisch staal, gegalvaniseerd staal, koper, aluminium

L Kwaliteit van materiaalbedrijf met nationale norm en JIS-norm

l Treksterkte:σb≤780MPa;

l Kracht:σs≤520MPa

L Dikte van het plaatje:00,08 ∼1,0 mm

L Breedte van het vel: 15 ‰ 650 mm

l Inwendige diameter van de spoel: φ408 mm ((vergroot tot φ508 mm)

l Buitendeurs van de spoel: φ2000 mm ((max))

L Gewicht van de spoel max: 6 ton



  • Spiraal Binnendiameter:φ408-508 mm
  • Buitendeurs van de spoel: Φ2000 mm
  • Gewicht van de spoel: maximaal 6 T
  • Minimale afgeronde banddikte:4 mm
  • Tolerantie voor spleetbreedten: ≤ 0.03
  • Max. Burrs: ≤ 0.03
  • Verwijderingslaag afwijking: ≤ 1.5
  • Oppervlak: vlak, zonder gebreken zoals flensen, holte, enz.
  • Aantal snijdingen:
  • Maximaal 20 strips
  • Spiraal binnendiameter 408 mm, dikte 0,08-0,2 mm breedte 4 mm baby strips, omrollen buitendiameter niet meer dan 800 mm

Lijnsnelheid: 0-200 m/min

l Totaal vermogen:180 kW

ontroller: 30 kW

slitter: 55 kW

Schrootwinder:AC7.5KW

terugspoeler: 75 kW

Hydraulisch station:7.5 kW

Hydraulische spanning:2.2 kW

L Snijtype: actief snijden

l Type terugspoelen: terugspoelen vanaf de bodem

l Besturingsmodus: PLC, touchscreen, VVF-aandrijving

L Hydraulisch systeem:

1 Systemdruk 14Mpa, werkdruk 8-10Mpa

L Compressluchtdruk:0.5 ∙ 0,7 MPa.

L Bezetingsgebied: 6 m breed, 20 m lang

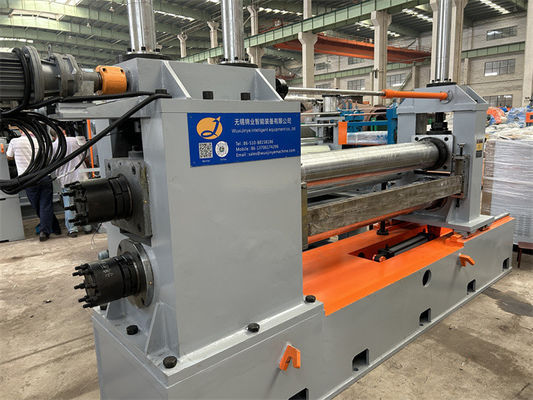

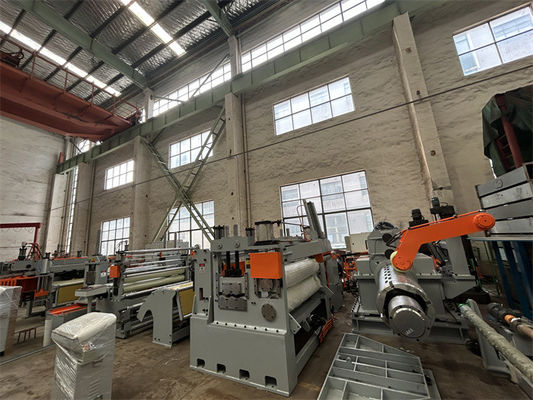

Super Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staalSuper Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staalSuper Precision Super Speed Thin Sheet Slitting Line voor siliciumstaal roestvrij staal
