Roestvrij staal spoelen Servo gesneden naar lengte lijn

Roestvrij staal spoelen Servo gesneden naar lengte lijn
Stainless Steel Coils Servo Cut To Length Line
Roestvrij staal spoelen Servo gesneden naar lengte lijn Roestvrij staal spoelen Servo gesneden naar lengte lijn Roestvrij staal spoelen Servo gesneden naar lengte lijn Roestvrij staal spoelen Servo gesneden naar lengte lijn

Grote Afbeelding :  Roestvrij staal spoelen Servo gesneden naar lengte lijn

Productdetails:
Plaats van herkomst: Wuxi, China
Merknaam: Jinye
Certificering: ISO9001
Modelnummer: JY (0.3-3) x 1600
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1SET
Verpakking Details: 4 x 40HC
Levertijd: 120-180days
Betalingscondities: L/C, T/T
Levering vermogen: 15 sets per jaar
Contact

Roestvrij staal spoelen Servo gesneden naar lengte lijn

beschrijving
Naam: Hoogprecisie servosnijlijn Materiaal: roestvrij staal 304, 316L
Lakendikte: 0,3-3 mm Bladbreedte: 3001600mm
Vellen lengte: 500-4000mm Snijsnelheid: 30 stuks/min x 2 m
Spoel-id: 508mm, 610mm Gewicht van de spoel: 20t
Lengtetolerantie: +/- 0,5 mm/m Vlakheid: 1mm/m2
Stackers: dubbel Snijden: Servo-voeding en snijwerk
Gelijkmatiger: 6 Hoge 21 rollen Uncoiler: enkel mandrel
Markeren:

sus gesneden naar lengte lijn machine

,

Servo-afsnijmachine

,

Hoogprecisie gesneden naar lengte machine

Zeer nauwkeurige servo-snijlijn voor roestvrijstalen coils met kanttrimmen

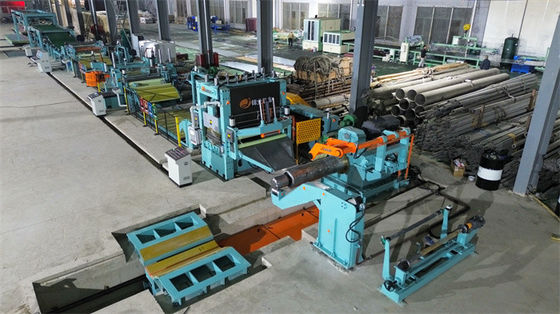

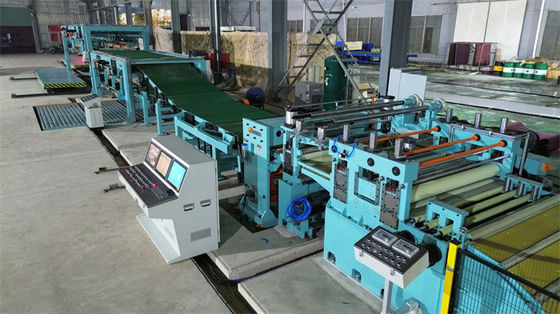

Een servo-snijlijn is een productielijn voor het op lengte snijden van stalen coils na het afrollen en nivelleren, bestaande uit een afwikkelaar, nivelleermachine, NC-lengtevoeder, snelle servo-schaar, dubbele stapelaars, enz.



Kenmerken

  • Het proces van afrollen, nivelleren, snijden en stapelen verloopt automatisch zonder trekspanning op de plaat.
  • Het besturingssysteem is PLC-servobesturing en HMI-aanraakscherm, de operator voert de snijlengte en -hoeveelheid in, stelt de voedingssnelheid in, automatische en handmatige wissel, voedingslengte, voedingsstukken, automatisch starten, automatisch stoppen, pauzeren, teller resetten, vooruit, achteruit, schaar omhoog, schaar omlaag, abnormaal alarm, enz.
  • De bescherming van het plaatoppervlak wordt goed opgemerkt op de snijlijn, zoals hardchroomcoating, PU-rubber gecoate rollen, PU-ontvangstarmen, enz.
  • Servo-schaarmachine: Servomotor bestuurt de schaarwerking, weinig ruis en minder leidingen. Servo-afstelling van de mesopening met geheugenfunctie kan een snelle afstelling van de mesopening realiseren. De schaar kan alleen werken om de lengte online te controleren

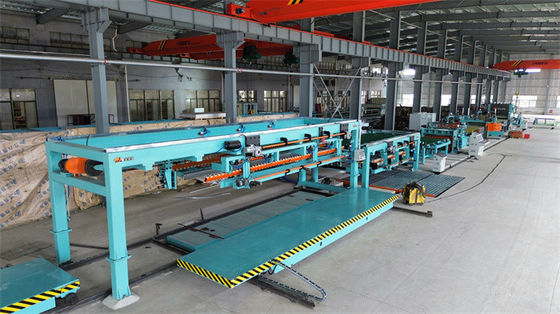

  • Stapelaars: De posities van de schotplaten worden servogestuurd: de operator stelt de plaatlengte en -breedte in op het aanraakscherm, drukt op een knop, de posities worden automatisch aangepast, ondertussen kan er fijn worden afgesteld. De schaartafel gaat automatisch omlaag in de foto-elektrische sensor- of diktemodus, kan schakelen tussen de twee modi voor houten pallet- of stalen frame-ondersteuning. De correlatie foto-elektrische sensor voor ontvangstarmen kan verkeerde actie van de armen veroorzaakt door gelamineerd papier of film op platen voorkomen.

Samenstelling

Nr. Samenstelling Aantal
1 Coilvoorbereidingszadel 2 paar
2 Coil laadwagen 1 set
4 Afwikkelaar + coil-snubberrol + papierwikkelaar 1 set
5 6hi nivelleermachine + werkrollenreiniger 1 set
6 Cascade rollus 1 1 set
7 Zijgeleiding 1 set
8 NC Servo-voeder 1 set
9 Dubbelzijdige film/elektrostatische papierlaminator 1 set
10 Servo-schaar 1 set
11 Transportband + afvalplaatwagen 1 set
11 Dubbele stapelaars 1 set
12 Dubbele uitvoerrollentafels 1 set
13 Hydraulisch systeem 1 set
14 Pneumatisch systeem 1 set
15 Elektrisch besturingssysteem 1 set



Parameters

0,3-3 x 1600 servo-snijlijn

Machineprestaties:

Nr. Item Parameters
1 Snijlengte

Stapelaar 1, 300-3000 mm/

stapelaar 2, 400-6000 mm


2 Snijlengte tolerantie L=2m ≤±0,3 mm (2,0 mm)
3 Diagonale lengte tolerantie L=2m ≤±0,5 mm (2,0 mm)
4 Nivelleerprecisie ≤±1,2 mm/m2

5 Stapelhoogte Inclusief kussenhout 700 mm, max. 5T.
6 Snijbramen Dikte ≤1,0 mm, ≤0,03 mm
Boven 1,0 mm, bramen ≤ 3% van de dikte
7 Stapelprecisie Afwijking tussen lagen: ≤1,0 mm in breedte, ≤1,5 mm in lengte
Afwijking in stapelhoogte ＜3 mm voor 500 mm hoogte
8 Snijsnelheid 0-60 m/min
Plaatlengte (mm) snijtijden (stuks/min)
1000 mm 50 stuks
2000 mm 30 stuks
3000 mm 20 stuks
4000 mm 15 stuks
6000 mm 10 stuks
9 Totaal vermogen ongeveer 240 kW



Roestvrij staal spoelen Servo gesneden naar lengte lijn 0Roestvrij staal spoelen Servo gesneden naar lengte lijn 1Roestvrij staal spoelen Servo gesneden naar lengte lijn 2Roestvrij staal spoelen Servo gesneden naar lengte lijn 3
