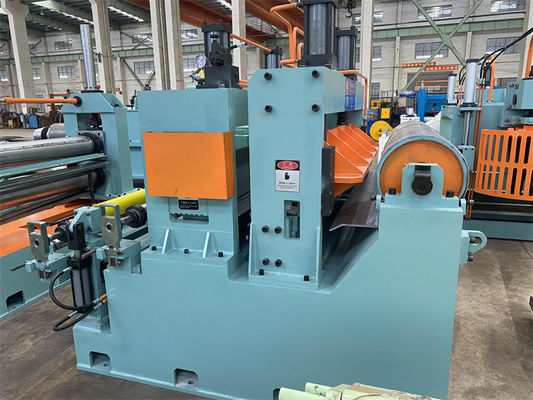

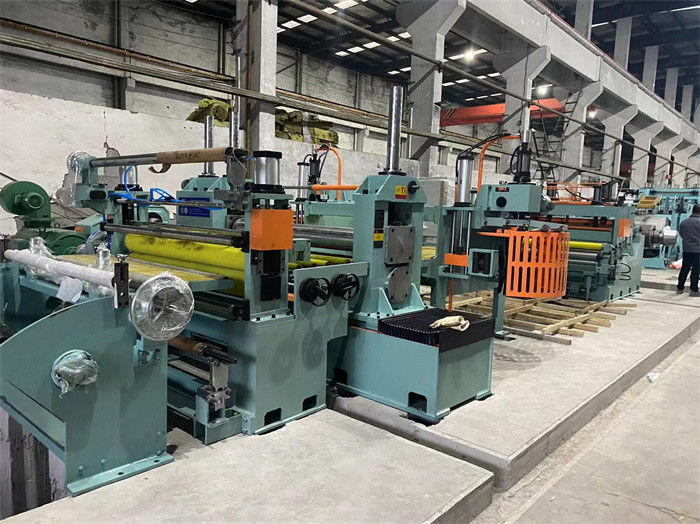

De Rol die van de roestvrij staal Hoge Precisie de Tweeling Facultatieve Snijmachine scheuren van de Lijnmachine

De Rol die van de roestvrij staal Hoge Precisie de Tweeling Facultatieve Snijmachine scheuren van de Lijnmachine
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
RVS (0,3-3) x 1600
Trading Properties
MOQ
1SET
Packing
4 x 40HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
10 sets per jaar

Product Details

Markeren:

Hoge Precisierol die Lijnmachine scheuren

,

Roestvrij staal die Lijnmachine scheuren

,

120mpm rol die machine scheuren

Mother Coil: SUS 200, 300, 400
Coil Inner Diameter: 508mm, 610mm
Coil Outer Diameter: 2000mm
Max Coil Weight: 20T
Slitter Arbor: 240 mm
Recoil Mandrel: 508 mm naadloos
Slitting Speed: 120 mpm
Land Occupation: 30m L x 9m B
Number Of Slitting: 3 mm 12 spleten
Slitting Precision: +-0.10mm
Total Power: 400kw
Feeding Direction: Aangepast
Product Brief
De Rol die van de roestvrij staal Hoge Precisie Lijnmachine (tweeling facultatieve snijmachine) scheuren De Rol die van het hoge Precisieroestvrije staal zeer sterk en zeer nauwkeurige lijn scheuren. Omdat, vergelijkbaar geweest met de normale sterkte ≤350Mpa Trekstrength≤550mpa van de koolstofstaal...
Product Description

De Rol die van de roestvrij staal Hoge Precisie Lijnmachine (tweeling facultatieve snijmachine) scheuren



De Rol die van het hoge Precisieroestvrije staal zeer sterk en zeer nauwkeurige lijn scheuren. Omdat, vergelijkbaar geweest met de normale sterkte ≤350Mpa Trekstrength≤550mpa van de koolstofstaalopbrengst, van de de sterkteopbrengst van het roestvrij staalblad de sterkte ≤550Mpa Trekstrength≤780mpa en veel hogere elastische sterkte





Als hoogte - het kwaliteitsstaal, de oppervlakte van het roestvrij staalblad is helder en vlot, moet goed in het scheuren van proces worden beschermd, zijn alle transmissierollen Pu-met een laag bedekt rubber.



Kenmerken

1. Zeer Sterke cantileveler decoiler en rol het openen persrol en schilmesje die plaat, met document schilapparaat scheppen

2.Slitter: de snijmachinetribunes, schachten, messen zijn groter en sterker dan normale snijmachine. De macht van de aandrijvingsmotor is over 40% meer dan normale modelsnijmachine.

3.All die de transmissierollen zijn Pu-rubber met een laag om wordt bedekt om STS-bladoppervlakte helemaal opnieuw te vermijden.

4.Accumulator de kuillijn is langer en diep genoeg om het elastische roestvrij staalstrook accumuleren ervoor te zorgen.

5.Tension die de voorzieningseenheid bezit zowel rol als wol wordt gevoeld om regelbare stabiele spanning voor het terugdeinzen verstrekken.

6.Recoiler heeft poortframetype overarm separator, vanaf bovenkant om het scheiden van stroken te drukken.

7.Slitting versnellen aan 120m/min, hoge precisie het scheuren.

8.Slitting de messen zullen speciale materiële SKD11, H13K, SLD, enz. zijn.

9.Hydraulic het systeem, zoals hydraulische cilinders, kleppen, is robuust en duurzamer.



Het scheuren van Precisie:

  • De tolerantie van spleetbreedten: ≦0.10mm; Spleet width<300mm, dikte <1.2mm, gescheurde breedte tolerance≦0.05mm;
  • Spleetwelving: ≦0.5mm/M voor strook van breder dan 300mm, ≦1.0mm/M voor strook van <300mm>
  • braamt af: ≦0.05mm, of zeg, neen meer dan 5% van meer dan 1mm diktestrook die bij stabiele snelheid in de omstandigheden van scherpe messen en juiste messenhiaten scheuren.
  • Terugslag staggering≦±0.5mm (bij stabiele snelheid, snelheidsverandering niet zo snel
  • Terugslag turriform: ≦±2.0mm (bij maximum rollende diameter

Parameters:

Scheurend Lijn 0,3 -3 X 1600 120mpm Parameters
Komende staalrollen ID508mm, 610mm, OD1800mm, rolgewicht 20T
Gebeëindigde babyrollen ID508mm, OD1800mm, maximum rolgewicht 20T
De breedte van de moederrol 3001600mm
De breedten van de babyrol 30mm 600mm
Aantal van het scheuren 1mm x 30slits; 3mm x 15slits
Hoofdmotoren Snijmachine 132KW + Recoiler 160KW
Snijmachinemes ID240 x OD360 x 15mm SKD11 HRC58-61
Recoilerdoorn Naadloze doorn
Facultatief Snelle uitwisselings tweelingsnijmachines
Het scheuren van snelheid 0-120mpm regelbaar
Configuratie PLC van Siemens, Parker Drive, Rexroth-Kleppen
Het scheuren van precisie Spleetbreedte ±0.1mm; Welving ±0.1mm/m; dienst 5% van dikte; terugslagbult<0>



Configuratie:

Deel Materiaal, Verwerking, Merk
schacht, as, rol 42CrMo, HB250-275
Snijmachineas 42CrMoforging, HB280-300, oppervlaktemf HRC50-55, harde chroomdeklaag, oppervlakte het oppoetsen
Kader, basissen Q235-a het staalplaten die, van Q345 (16Mn), onthardende behandeling lassen
Versnellingsbaklichaam Q345 platen die, thermische behandeling, zand het vernietigen, inleiding het schilderen lassen
Toestellen: 40Cr smeedstukstaal, HB240-255, vaste vorm gegeven tandengezicht, tandengrond
De Segmenten van Uncoilerrecoiler: 55# chroomdeklaag en oppoetsen het uit gegoten staal, aanmakende, harde
Hydraulische pomp De veranderlijke pomp van Yukenpistion
PLC Siemens S200
Lager HRB, ZWZ, SKF
Pneumatische delen Airtac, SMC



De Rol die van de roestvrij staal Hoge Precisie de Tweeling Facultatieve Snijmachine scheuren van de Lijnmachine

De Rol die van de roestvrij staal Hoge Precisie de Tweeling Facultatieve Snijmachine scheuren van de LijnmachineDe Rol die van de roestvrij staal Hoge Precisie de Tweeling Facultatieve Snijmachine scheuren van de LijnmachineDe Rol die van de roestvrij staal Hoge Precisie de Tweeling Facultatieve Snijmachine scheuren van de Lijnmachine
