Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Hg 165
Trading Properties
MOQ
1SET
Packing
7 x 40HC
period for dispatch
120-150days
payment method
T/T

Product Details

Markeren:

Op zwaar werk berekende het Lassenmachine van de Staalpijp

,

50m/min het Lassenmachine van de staalpijp

,

ERW-de Machinehg 165 van de Buismolen

Name: Op zwaar werk berekende van de het Lassenerw Buis van de Staalpijp de Molenmachine
Input: U-het staalstroken van Cr
Output: Φ76~Φ165 pijpen
Producing Speed: 20- 50m/min
Land Area: 80m x 8m
HF Welder: In vaste toestand 500KW
Cutting: De zaag van het vliegknipsel
Tooling: Cr12, H13-rollen
Forming Technology: 7 + 5 horizontale rollen
Roller Shaft: Horizontale 120mm
Total Power: 1000kw
Zinc Spraying: Facultatief
Product Brief
Op zwaar werk berekende van de het Lassenerw Buis van de Staalpijp de Molenmachine (Hg 165) De scheerbeurt & het lassen table→ het Deburring van Accumulating→ Leveling→ Forming→ HF van Uncoiling→Stripstraightening→ welding→ (buiten) → (Zink die bespuiten) →Cooling→ Sizing→ het Lossen van Pijpstraigh...
Product Description

Op zwaar werk berekende van de het Lassenerw Buis van de Staalpijp de Molenmachine (Hg 165)



 De scheerbeurt & het lassen table→ het Deburring van Accumulating→ Leveling→ Forming→ HF van Uncoiling→Stripstraightening→ welding→ (buiten) → (Zink die bespuiten) →Cooling→ Sizing→ het Lossen van Pijpstraightening→ Cutting→



Horizontaal broodjeskader & Verticaal broodjeskader:

Naam Sectie Hoeveelheid Schachtdia. Materiaal Behandeling
Horizontaal broodjeskader Het vormen van eenheid 7 Φ120mm 40Cr HF-het doven
Het rangschikken van eenheid 5 Φ120mm 40Cr HF-het doven



Naam Sectie Hoeveelheid Schachtdia. Materiaal Behandeling
Verticaal broodjeskader Het vormen van eenheid 8 Φ65mm 40Cr HF-het doven
Het rangschikken van eenheid 5 Φ65mm 40Cr HF-het doven



Sepcification van de Pijpproductielijn van Hg 89:

Grondstoffen
laag koolstofstaal, laag legeringsstaal, u of Cr.
treksterkte: σb≤600Mpa
strekgrens: σs≤315MPa
2.0-6.0 x 520mm, ID508mm OD1800mm, 8T
Gebeëindigde Pijpen

om pijpgrootte: Φ76~Φ165mm * 2mm~ 6mm
regel, rechthoekige pijpgrootte: 60×60mm~130×130mm * 2.5mm~5.0mm

40×80mm~80 × 160mm * 2.5mm~5.0mm
het veroorzaken van lengte: 4~10m (kan door klantenverzoek worden ontworpen)
scherpe lengteprecisie: ±3mm (door de hete zaag van de wrijvingcomputer)

Machineparameters

 Decoiler, hydraulische uitbreiding, luchtrem, 8T-lading

Rol hoofdopener en gelijkrichter: 18KW
scheerbeurt & van het uiteindelassen apparaat, automatische 16-400A

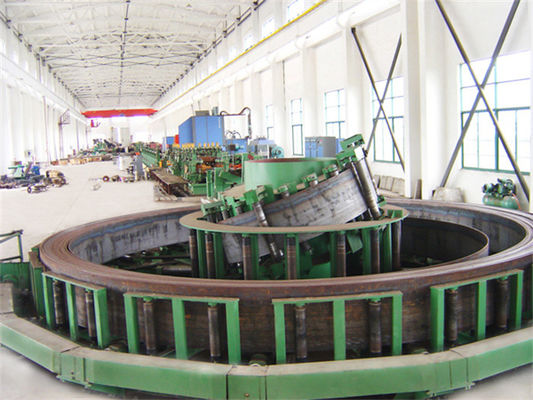

spiraalvormige accumulator, 7m die, 120m/min, 100KW voeden

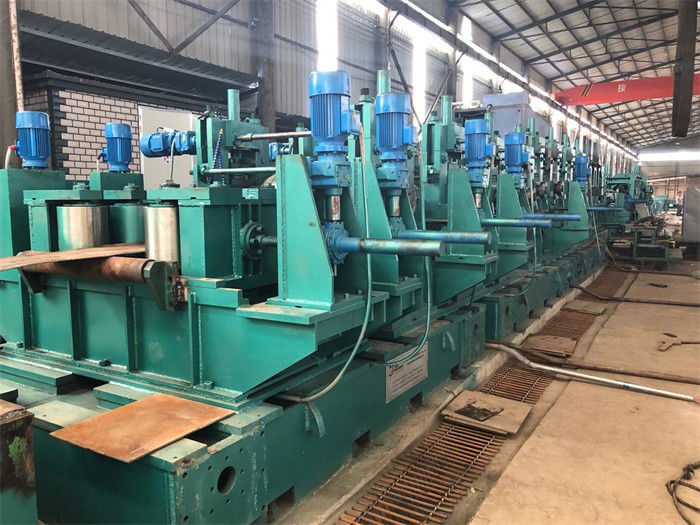

vormt & Rangschikkend eenheid, 200KW x 2 gelijkstroom, 7+5 horizontale rollen, 9+5 verticale broodjes, drie 4-broodjes Turkenhoofd.

naadgids (Turken hoofdtype), 3rolls-samendrukkingsrol, 2 schavende messen.
hete wrijving vliegende zaag, Φ800×80× 6,0 zaagblad, 105KW
in werking gestelde uit lijst, 7.5KW   automatische beschikbare stapelaar en verpakker.
delasser van  500kWHF,1reeks
rollen, volgens de grootte van de klantenpijp
Totale installatiemacht: 1000KW
Lijnsnelheid: 50m/min


ERW-de Specificatie van Pijpmachines:

Model Pijpgrootte HF-lasser (kW) Motormacht (kW) Snelheid (m/min)
Фmm x mm
HG16 Ф (7-20) x (0.2-0.5) 60 22 80-140
HG25 Ф (8-32) x (0.35-1.3) 100 45 70-130
HG32 Ф (15-50) x (0.6-2.0) 150 110 60-120
HG50 Ф (20-63) x (0.8-2.5) 200 160 50-100
HG63 Ф (20-76) x (0.8-3.0) 250 200 30-90
HG76 Ф (25-80) x (1.2-4.0) 300 110x2 30-80
HG89 Ф (32-102) x (1.5-4.5) 300 132 x 2 30-80
HG114 Ф (38-127) x (1.5-4.5) 300 160 x 2 30-70
HG125 Ф (50-165) x (2.0-5.0) 400 185x2 20-60
HG165 Ф (76-165) x (2.0-6.0) 600 200x2 15-50
