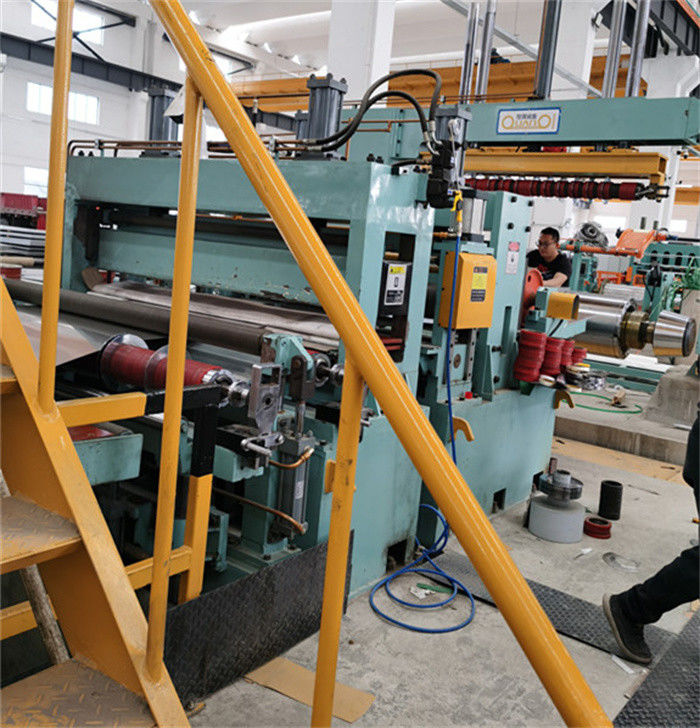

De Rolstaal die Met hoge weerstand van AHSS het Staal c-Mn scheuren van de Lijnmachine Q460

De Rolstaal die Met hoge weerstand van AHSS het Staal c-Mn scheuren van de Lijnmachine Q460
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
Trading Properties
MOQ
1SET
Packing
40HC
period for dispatch
50-80days
payment method
T/T

Product Details

Markeren:

Q460 Staalmetaal die Lijn scheuren

,

C-Mn Staalmetaal die Lijn scheuren

,

Rol die de Met hoge weerstand van AHSS Lijnmachine scheuren

Prodcut Name: Rolstaal die Lijnmachine scheuren
Sheet Material: Aluminium, koper, koper, brons
Sheet Width: 500-1800 mm
Sheet Thickness: 0.2-3 mm
Slitting Speed: 0-50-100mpm verstelbaar
Number Of Slitting: 3 mm 10 spleten
Coil I.D: 508mm, 610mm
Coil O.D: 2000 mm
Coil Weight: 20T
Slitting Precision: ±0.12mm
Number Of Slitting: 1 mm x 30 slitsen; 3 mm x 10 slitsen
Applicable Industries: Energie en mijnbouw, huishoudelijk gebruik, hotels, detailhandel, landbouw, bouw, kleding, restauran
Key Selling Points: Hoge precisie, hoge productiviteit, lage kosten en hoge snelheid
After Sales Service: Onlineondersteuning, Gebiedsinstallatie
After Warranty Service: Videotechnische ondersteuning, Onlineondersteuning, Gebiedsonderhoud
Product Brief
AHSS High Strength Coil Steel Slitting Line Machine (Q460,C-Mn staal) Beschrijving De coil staal snijmachine is een soort van apparatuur die wordt gebruikt voor het snijden van coil staal, met name met inbegrip van automatische voeding, coil snijden, en wikkeling processen.Deze productielijn is een ...
Product Description

AHSS High Strength Coil Steel Slitting Line Machine (Q460,C-Mn staal)



Beschrijving



De coil staal snijmachine is een soort van apparatuur die wordt gebruikt voor het snijden van coil staal, met name met inbegrip van automatische voeding, coil snijden, en wikkeling processen.Deze productielijn is een belangrijk onderdeel van de productielijn voor koude verwerking van spoelstaal, en het werkingsprincipe is voornamelijk het snijden van het grote spoelstaalpijpmateriaal in meerdere smalle bandstaal spoelen volgens de vereiste breedte en lengte.De productielijn voor het snijden van spoelstaal wordt veel gebruikt in de productielijn voor koude verwerking van spoelstaal in industrieën zoals staalbuizenHet is een van de belangrijkste uitrusting om de productie-efficiëntie en de kwaliteit van het product te verbeteren.



AHSS omvat voornamelijk DP-staal, TRIP-staal, M-staal, CP-staal, HF-staal, TWIP-staal, QP-staal, treksterkte 500 - 1500Mpa.



AHSS-staalplaten met hoge sterkte in spoelen zijn hoogwaardig staal, dat een hoogwaardig snijwerk vereist.



Samenstelling en kenmerken

1.zeer krachtige afrol- en spoelopening van de persrol en van de peeler, om de stalen spoel stevig vast te houden tijdens het uittrekken van de staalstrook en de strookkop in de spuitvoedingsapparatuur te sturen.
2.Slitter: slitter stands, assen, messen zijn groter en sterker dan normale slitter. aandrijving motor vermogen is ongeveer 50% meer dan normale model slitter.
3De randschroefwinder heeft een koppelspanning, die sterker en efficiënter is.
4De loop van de accumulator is langer en dieper genoeg om ervoor te zorgen dat de staalstrook zich ophoopt.
5De spanningsvoorzieningseenheid heeft zowel rol- als wolfilter om een verstelbare stabiele spanning voor terugslag te bieden.
6.Recoiler is voorzien van een overarmseparator van het portaalraamtype, van bovenaf tot aan de afscheidingsstrips.
7De snelheid van het snijden is gewoonlijk beperkt tot 80 m/min.
8Snijmessen zijn speciaal materiaal dat geschikt is voor het snijden van hard staal.
9Het hydraulische systeem, zoals hydraulische cilinders, kleppen, moet robuust en duurzamer zijn.



Layoutproces:

Coil preparing saddle, Coil loading car, Uncoiler met persrol, Coil head peeler, Pinch feeder & 5 roller Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder, Pit loop 2,Spanning en voorseparator, scheerpost en deflectorrol, terugspoeler met overarmseparator, spoelontladingswagen



Parameters:

Snijlijn (0,3-3,0) x 1800 100mpm Parameters
Komende stalen spoelen ID508mm, 610mm, OD1800mm, spoelgewicht 20T
andere, met een breedte van niet meer dan 15 mm ID508mm, OD1800mm, spoelgewicht max 20T
Breedte van de moederspoel 500-1800 mm
Breedtes van baby spoelen 50 mm -800 mm
Aantal snijwerkzaamheden 1 mm x 30 slitsen; 3 mm x 10 slitsen
Hoofdmotor Slitter 132 kW + Recoiler 160 kW
Snijmes ID250 x OD380 x 20 mm SLD, HRC60-61
Tandenbalk van de recoiler 508 mm mandrel
Facultatief Doppelsnijders voor het lossen van draaibanden
Snijdsnelheid 0-50-100mpm verstelbaar
Configuratie Siemens PLC, Parker DC Driver, Rexroth Valves
Snijprecisie Slitsbreedte ±0,12 mm; camber ±0,1 mm/m; bur 3% van de dikte; terugslagbuik <0,5 mm



Configuratie:

Deel Materiaal, verwerking, merk
as, as, rollen 40Cr, HB250-275, HRC55-58
Slitterbalk 42CrMo smeden, HB280-300, oppervlaktemperatie met middelgrote frequentie HRC50-55, harde chroomcoating, oppervlakpolijst
Ruimte, basis Q235-A,Q345 Lassen van stalen platen, gluren
Koers van de versnellingsbak Q345 Platenlassen, warmtebehandeling, zandblazen, basiskleuren
Verandering: 40Cr smeden van staal, HB240-255, tandverharding
Deeltjes van de ontroller, van de herroller: 45# Gegooid staal, geharmoniseerd, gehardchroomd en gepolijst
Hydraulische pomp Variabele pomp Yuken
PLC's Siemens S200
Lagers HRB, ZWZ, SKF
met een breedte van niet meer dan 15 mm Airtac, SMC.
