Het dubbele Rol aan Rol Staal die van Snijmachinehoofden Terugdeinzende Lijn voor het Koolstofstaalblad van Cr scheuren

Dubbele Slitter Heads Coil to Coil Staal Snij- en Herwikkelmachine voor CR Koolstofstalen Plaat

Coil to coil staal snij- en herwikkelmachine is een machine die wordt gebruikt voor het snijden en herwikkelen van stalen coils, die automatisch stalen coils van verschillende breedtes en diktes kan snijden en herwikkelen.

Het werkingsprincipe is om de stalen coil op de grote haspel af te wikkelen naar de aanvoerlier van de snijmachine, deze te snijden met het snijmes en te splitsen in stroken door de slitter, en uiteindelijk een kleine haspel te verkrijgen die voldoet aan de vereiste breedte en lengte, en deze vervolgens weer op te wikkelen. Deze machine integreert meerdere functies zoals afwikkelen, snijden, splitsen en herwikkelen, waardoor efficiënte en geautomatiseerde bewerkingen mogelijk zijn, wat de productie-efficiëntie en productkwaliteit verbetert.

Warmgewalste HR koolstofstalen coils zijn dikkere stalen platen gemaakt van een warmwalserij. Koudgewalste stalen coils zijn dunnere platen gemaakt van koudwalsen, de dikte varieert meestal onder de 2 mm, minimaal ongeveer 0,2 mm, het snijproces is zeer nauwkeurig en snel en dus productief. GI- en gekleurde platen zijn meestal gebaseerd op CR-staalplaten en worden op dezelfde snijmachine gesneden.

We bieden verschillende configuratie-opties waaruit klanten kunnen kiezen, de klant deelt zijn productieplan mee

• Afmetingen van de inkomende moedercoil
• Specificatie van de afgewerkte babycoils
• Jaarlijkse productie
• Snijprecisies

dan berekenen we de snijsnelheid, snijprecisie en automatisering. Elke snijlijn is op maat gemaakt, dus het meest geschikt voor de klant.

.

Samenstelling en parameters:

1) Coil voorbereidingszadel, 20T belasting

2) Enkele doorn afwikkelaar (508 mm doorn, met 7,5 kW persrol)

3) Coil-kop rechtzet- en schepapparaat (hydraulisch)

4) dubbele knijprollen & 5-rollen nivelleerder en coil-kopschaar (30 kW AC, 160 mm rollen)

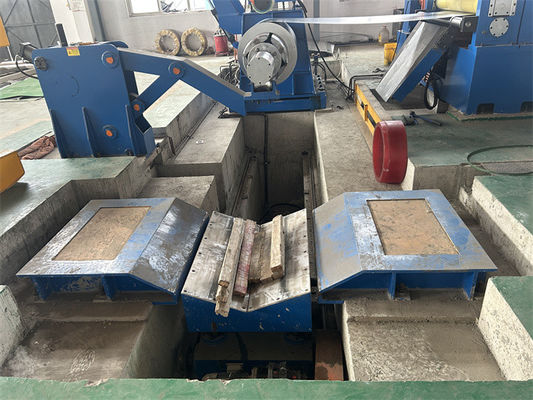

5) Putaccumulator 1 (3 m lang, 3 m diep, 2,0 m breed)

6) Zijgeleiding voor slitter (300-1600 mm instelbaar bereik)

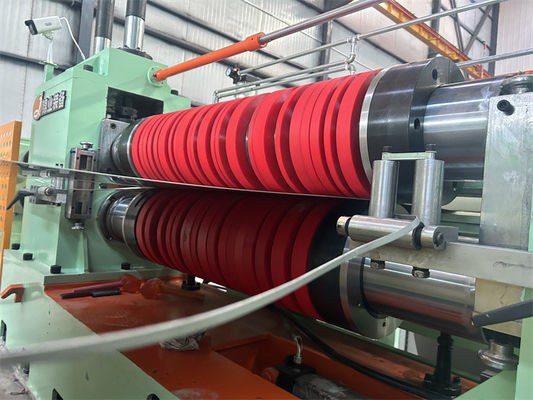

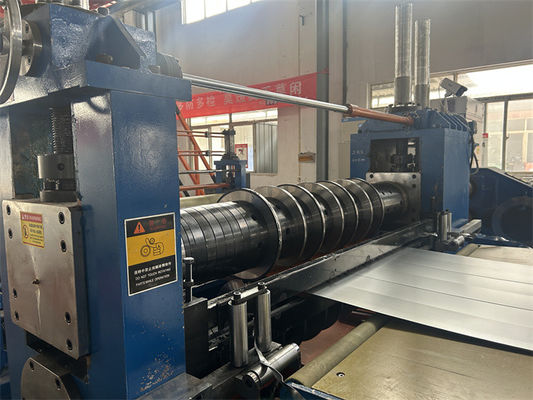

7) Slitter (dubbele koppen snelle wissel is optioneel), 220 mm as, 110 kW DC

8) Randafval oproller (geplaatst onder de transmissietafel) 4 kW variabele frequentie

9) putaccumulator 2 (3 m lang, 5 m diep, 1,6 m breed)

10) pre-separator & spanner, afbuigrol (wolvilt spanning)

11) Herwikkelaar met separator persbeugel 508 mm naadloze doorn

12) Coil lossende wagen, 20T belasting

13) Hydraulisch systeem, pneumatisch systeem (7,5 kW variabele zuigerpomp)

14) Elektrisch besturingssysteem

Lay-out proces:

Coil voorbereidingszadel, Coil laadwagen, Enkele doorn afwikkelaar met persrol, Coil kop peller, Knijpvoeder & 5 rollen pre-nivelleerder, Schaar, Putlus 1, Zijgeleiding, Slitter, Afvalwikkelaar, Putlus 2, Spanner en pre-separator, post schaar en afbuigrol, herwikkelaar met overarm separator, coil lossende wagen, (draaischijf)

Parameters:

Configuratie:
