Walserij de Achter elkaar van het de LijnKoolstofstaal van de 750 Vier Tribunes Koudwalserij
Product Details
Vier Tribunes Koudwalserij Achter elkaar
,280m/min Koudwalserij achter elkaar
,Koolstofstaal Walserij 650mm

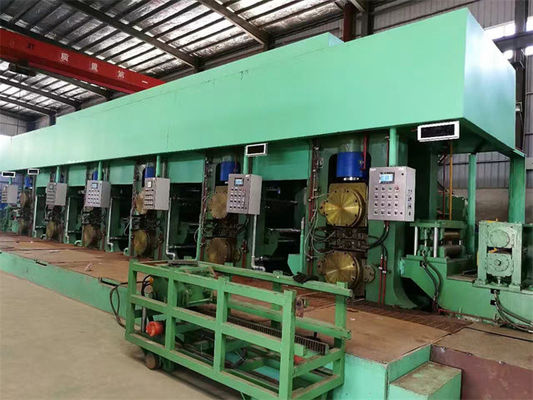

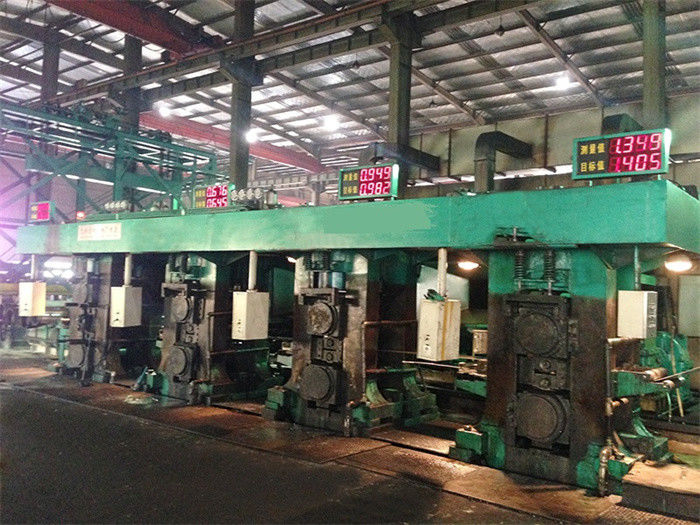

Lijn de Achter elkaar van de 750 Vier Tribunes Koudwalserij voor Koolstofstaal
Vermindert de 750 Vier Tribunes koudwalserij achter elkaar onophoudelijk de dikte van de staalplaat bij tot 280m/min van 24mm tot 0.61.5mm.
De concurrentie van de molen achter elkaar is ononderbroken manier van zich het ontrollen aan het rollen zonder einde, zodat houden de automatische scheerbeurt en de lassenmachine, strookaccumulator het continue proces terwijl de veranderende rol, dubbele recoilers goede optie is om productie te verbeteren.
Lay-outproces:
De hydraulische auto van de rollading, uncoiler, vijf-Rol machine rechtmaken, Lassen en knipsel, horizontale spiraalvormige ingevoerde accumulator, verwerkend platform, vier tribunes 4 die rol Walserij, het platform van de outputverwerking, aangaande coiler, rol die auto lossen.
Parameters:
| De strookmateriaal van de inputrol | Q195, Q235, 08AL |
| De strookmaat en breedte van de inputrol | 2.04.0mm x 650mm |
| De strookmaat en breedte van de outputrol | 0.61.2mm x 650mm |
| Rolgewicht | Maximum 12T |
| Aantal rollende tribunes | Vier |
| Maximum het rollen kracht van elke tribune | ≤700T |
| Maximum uitgang het rollen snelheid | 280m/min |
| Coiler spanning | ≤70KN |
| De afmetingen van de het werkrol | φ230×750mm |
| Reserverolafmetingen | φ630×730 mm |
| Hydraulische AGC systeemdruk | Maximum 21Mpa |
| Hydraulische AGC cilinders | φ480mm x 70mm, 2pcs |
| Hoofdmotoren | 700KW x 4sets gelijkstroom 1250rpm |
| Coiler motor | 430KW gelijkstroom 1400rpm |
| Gelijkstroom-motorcontrole | Siemens 6RA80 |
| Elektrisch controlesysteem | Diktemaat 4sets, spanningsmeter 3sets, PLC van Siemens, MCC kabinetten MTS-verplaatsingssensor, enz. |
De koude molen achter elkaar is hoge productiviteit, die vereisen:
- De reusachtige voeding en de consumptie, hoog rendement koude molen kunnen macht bewaren en het rollen proceskosten controleren.
- Het geëmulgeerde water voor het rollen proces het koelen vereist een grote pool met het filtreren van systeem om genoeg schoon koelmiddel te houden.
- De kabinetten en de panelen van de Electrccontrole zijn hoge precisie programmering en reactie systeem om hoge snelheidsprecisie het rollen te verzekeren.
- De spanningscel synchroniseert de de het rollen snelheid en spanning tussen twee molens.
- De exploitant moet deskundig zijn om de molen in werking te stellen
- De diktematen zijn noodzakelijk om bladmaat te controleren.
- Dun olie smerend systeem voor versnellingsbakken van molen en recoiler.
Twee Coilers Optie:
het strookhoofd komt aan één coiler, houdt de riemomslag het hoofd en verpakt het op het rollen van doorn, het begin die van de staalstrook omhoog op de doorn rollen, versnelt de het rollen snelheid tot maximum stabiele snelheid, wanneer de het lassennaad van de rolstaart dicht bij coiler komt, vertraagt de molenlijn, afsneed de strook na de naad van het staartlassen.
