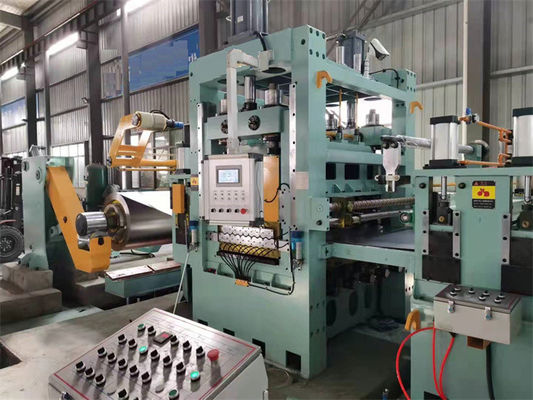

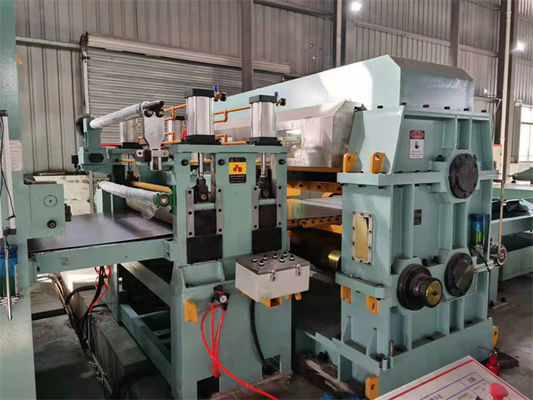

Hoge snelheidsprecisie het Vliegen Scheerbeurt aan Lengtelijn 0.3-3 wordt gesneden X 1600 die

Hoge snelheidsprecisie het Vliegen Scheerbeurt aan Lengtelijn 0.3-3 wordt gesneden X 1600 die
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Vlieg (0.3-3) x 1600
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Markeren:

Het vliegen Scheerbeurt aan Lengtelijn die wordt gesneden

,

Precisie aan Lengtelijn wordt gesneden 1600mm die

,

besnoeiing aan lengtelijn 3 X 1600

Name: Het vliegen Scheerbeurt aan Lengtelijn die wordt gesneden
Feature: Hoge snelheids Hoge Precisie
Sheet Thickness: 0,3-3 mm
Sheet Width: 600-1600mm
Coil ID: 508mm
Coil OD: 1800mm
Coil Weight: 20T
Cutting Speed: maximum 150 besnoeiingen/min
Cutting Style: Roterende vliegscheerbeurt
Leveler: 4Hi, 6hi
Total Power: 300KW
Land Area: 25m x 8m
Product Brief
Hoge snelheidsprecisie het Vliegen Scheerbeurt aan Lengtelijn die wordt gesneden De vliegende Scheerbeurtbesnoeiing aan lengtelijn is een soort geavanceerde besnoeiing aan lengtemachine, met karakters van hoge snelheids hoge precisie, in het bijzonder geschikt voor dun blad om metaal te snijden om ...
Product Description

Hoge snelheidsprecisie het Vliegen Scheerbeurt aan Lengtelijn die wordt gesneden



De vliegende Scheerbeurtbesnoeiing aan lengtelijn is een soort geavanceerde besnoeiing aan lengtemachine, met karakters van hoge snelheids hoge precisie, in het bijzonder geschikt voor dun blad om metaal te snijden om de redenen:

  • De dunne lengte van het rolblad is lang, i.g 0.3mm de dikke rollengte 10times-lengte van 3mm rolt, de snellere productie van het de middelen hogere gewicht van de lijnsnelheid van besnoeiingsbladen is.
  • Het dunne blad kan gemakkelijk in één snelle slag worden gesneden, dus is het vliegknipsel beschikbaar: de bladlooppas bij stabiele snelheid, vliegscheerbeurt snijdt snel een blad af terwijl synchroon het volgen van het lopende blad, het spoor het scherpe proces over 0.5s neemt, kan de maximum scherpe frequentie tot 150times/min. zijn. De productiviteit kan lineaire 80m/min zijn
  • Het vliegknipsel is speciaal geschikt voor korte bladen makend, hoewel de uiterst korte bladen meer tijd precies om vergen te volgen en te snijden, zijn scherpe frequentie nog kan rond 100pcs/min. zijn.

De vergelijking van 3mm rolt en 0.3mm rol:

  Rolspecificatie Bladlengte Scherpe lijnsnelheid Scherpe tijd per rol
0.3mm rolblad 508mm identiteitskaart, 1250mm breedte, 15T ~5000m 50m/min 100mins
3mm rolblad 508mm identiteitskaart, 1250mm breedte, 15T ~500m 50m/min 10mins



Parameters:

Input Grondstof en Afgewerkt product
Grondstoffen Hete/Koude Gegalvaniseerd, Koudgewalst, Kleur Met een laag bedekte Rollen
Mechanisch Bezit Treksterkte σb≤460Mpa, σ0.2≤280Mpa
Dikte 0.22.0mm, 0.33.0mm
Breedte 500mm1600mm (Maximum)
O.D. ≤Φ1500,1800mm
I.D. Φ508mm (vergroot aan Φ610mm met pakkingen)
Max Weight 15tons, 20 ton
Bladlengte 200 - 3000mm
Lengtetolerantie L 0 = 1M±0.3 mm (eenvormige snelheid)
L 0 = 1 M±0.4 mm (versnelling/vertraging)
Diagonale Lengtetolerantie L 1 = 1M±0.5mm
Het stapelen van Hoogte Maximum 650mm (houten steun ong. hoge 150mm)
Max Stacking Weight 5 ton



  Het vliegen CTL Parameters
1 Lineaire Snelheid 0-80 m/min
2 Het inpassen van Snelheid 0-15 m/min
3 Voeding 380V / 50Hz/3PH
4 Geïnstalleerde Macht Ongeveer 300KW
5 Dwars Scherpe Manier Twee Messen vliegen Tegenknipsel
Het scherpe knipsel van het Mechanismespoor
6 Controlemanier AC, CNC en PLC Controle
7 Aandrijvingsmotor a. Decoilingsmotor: AC 30KW b. Nivellerende Motor: AC 90KW

c. Het vliegen scheert Servomotor:

AC 110KW



Samenstelling:

  Punt Qty
1 Ladingspost 1
2 Ladingsauto 1
3 Decoiler 1
4 Nauwkeurige Nivellerende Machine (19 Rollen) 1
5 Servo het Voeden Apparaat (omvat het Lamineren Apparaat) 1
6 De roterende Snijder van de Hoge snelheidsvlieg 1
7 De Transportband van de drie Stadiariem 1
8 1st Automatische bladen die Machine verzamelen 1
9 2de Automatische het Verzamelen zich Machine 1
10 Hydraulisch Systeem 1
11 Pneumatisch Systeem 1
12 Smerend Systeem 1
13 Elektrosysteem 1
