De lichte Precisie die van de Maathoge snelheid Lijn 0.3-3 X 1250 scheuren

Hete Verkoopprecisie die Lijn voor Lichte Maat (0.3-3 X 1250) scheuren

Het lichte Maatblad die lijn scheuren heeft heet verkoopmodel, 0.3-3 X 1250, die snelheid gewoonlijk 120m/min scheuren, wordt het mechanisme geschikt om neer te verminderen - tijd, de tijd die van lading, en voor een rol inpassen de leegmaken kan in 10minutes worden gebeëindigd. generally15T rol behoeften 30-40minutes, kan elke dag 8hours 200T produceren.

de lichte de hoge snelheids hoge precisie die van het maatmetaal lijn scheuren heeft characteris van precies ontworpen, machinaal bewerkt, geassembleerd en geïnstalleerd, leverden wij 3 x 1250 scheurend lijnen aan Rusland (2sets), Kazachstan (2sets), Costa Rica (1set), El Salvador (1Set), Colombia (1set), Tanzania (1set), Nigeria (1set), Filippijnen (2sets), etc….

Samenstelling en lay-out

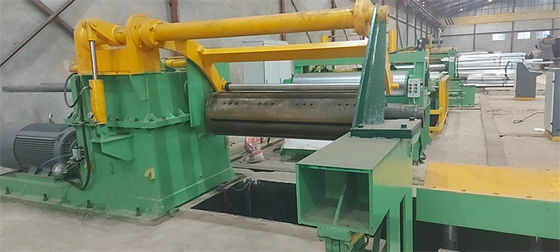

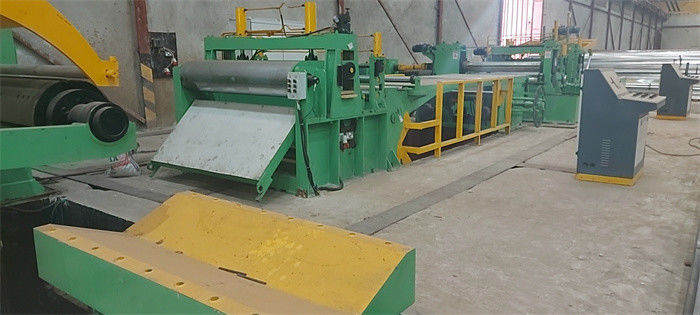

Rol die zadel, de Auto van de Rollading, Uncoiler, Rol hoofdopener, Snuifjevoeder & pre-leveler-Pre, Scheerbeurt, Kuilaccumulator 1, Ingangsgids, Snijmachine, Schrootspoel, Pit Accumulator 2, Spanner en Pre-separator, postscheerbeurt en deflectorrol, recoiler met overarmseparator voorbereiden, rol die auto lossen, (turnstile)

• 1.Coil het opslaan van zadel: de gezette rol klaar op het zadel, rolauto komt onder de rol en heft het op
• 2.Coil ladingsauto: of vloertype de rolauto of het kuiltype, ladingsrol op ontrolt doorn.
• 3.Single doorn uncoiler: de hydraulische uitbreidingsdoorn voor standaardф508mm, en kan extra segmenten of rubberkoker installeren om grotere identiteitskaart-rollen te ontrollen.
• 4.Coil hoofdpersrol, schilmesje die plaat scheppen: om coillhoofd te openen en het hoofd te verzenden in snuifjevoeder.
• 5.Pinch voeder, 3rolls Leveler, voorscheerbeurt: bij het inpassen verzend vooruit rolhoofd naar snijmachine, op automatische wijze, synchroon met snijmachine die onophoudelijk strook verzenden in 1#-accumulatorlijn.
• 6.1# accumulatorlijn: hydraulische klappende plaat als brug om dunne bladpas tijdens het inpassen van stadium, op automatische wijze, om staalreis te accumuleren in lijnkuil over te laten om snuifje te synchroniseren die en snelheid voeden scheuren.
• 7.Press rollen en zijgids: aan horizontaal en verticaal de strook van het gidsstaal op centrum van snijmachine.
• 8.Slitter: omvat een paar van parallelle messenschachten, één beweegbare snijmachinetribune, één vaste snijmachinetribune, schroef onderaan mechanisme, motor en transmissie evenals hoge precisie scheurend hulpmiddelen.
• 9.Edge schrootspoel: beëindig randschroot dat, het winden wordt de spanning door motor verstrekt door omschakelaar wordt gecontroleerd.
• 10.2# de kuil van de accumulatorlijn: dezelfde structuur met 1#-accumulatorkuil, om synchrone snelheid te waarborgen van het scheuren en het terugdeinzen, de spleetstroken verwart nooit ooit in de lijn.
• 11.Press rollen, Spanning, postscheerbeurt: de pers scheurde stroken, hydraulische wol gevoelde type of roltype spanningsvoorziening van vlak het terugdeinzen, de staarten van de besnoeiingsstrook.
• 12.Pre separator en Deflectorrol: alvorens doen afwijken de terug te deinzen, afzonderlijke staalstroken in orde en stroken om terug te deinzen doorntang.
• 13.Separating overarm en recoiler: of naadloze of open segmentendoorn, rolstroken omhoog keurig.
• 14.Coils leegmakende Auto: maak spleetrollen van terugslagdoorn leeg.
• 15.Hydraulic systeem: hydraulische machtspak, kleppen, pijpen en verbindingen
• 16.Electric controlesysteem: PLC van Siemens om het scheuren lijn het werken te controleren.

Parameters

Lay-outtekening
