GI Gegalvaniseerd Metaal die de Staalplaat scheuren die van Lijngalvanlume Lijnmachine 3 X 1250 scheuren
Product Details
GI Gegalvaniseerd Metaal die Lijn scheuren
,Metaal die Lijn 3 x 1250 scheuren
,GalvanlumeStaalplaat die Lijnmachine scheuren
High Speed GI Steel Sheet Slitting Line Machine (HGIS) voor het snijden van staalplaten3 x 1250
Zuivelplaten van galvanisch staal(GI-platen) zijn anticorrosief, worden veel gebruikt voor het maken van dakdekken, kolommen, leidingen, enz.
Bij het snijden van de GI-platen dient te worden opgemerkt:
1) zinkpoeder op het plaatoppervlak borstelen 2) gladde draad zonder schrammen 3) precieze snijden voor latere toepassing
We geven verschillende opties van configuratie snijlijnen voor klanten te kiezen, die behoefte klant vertellen hun plan van de productie, dan berekenen we de snij snelheid,snijprecisie en automatiseringElke snijlijn is aangepast, dus het meest geschikt.
Gegalvaniseerde staalplaten:
| DX51 / DX52 / DX53 / DX54 | YS: 100-300Mpa |
| DX51D+Z / DX52D+Z / DC51D+ZF / DC52D+AZ | TS: 250-600Mpa |
| S350GD+Z / HX340LAD+ZF / HC340/590DPD+Z Hoog YS, TS gegalvaniseerd plaat |
Samenstelling:
1)Zadel voor het voorbereiden van de spoel, wagen voor het laden van de spoel

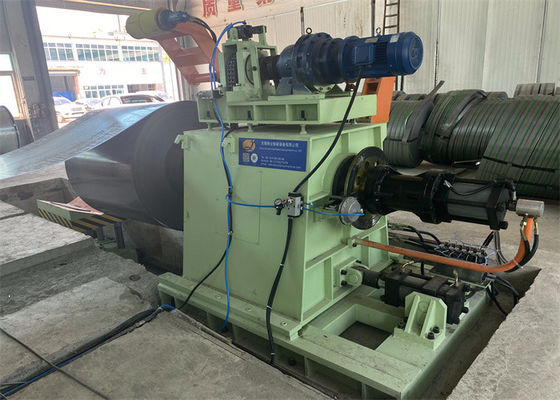

2)Een mandrel-uncoiler met een rollenrol met een spoelkop
3)Scoolkop-gericht- en scheepsapparaat

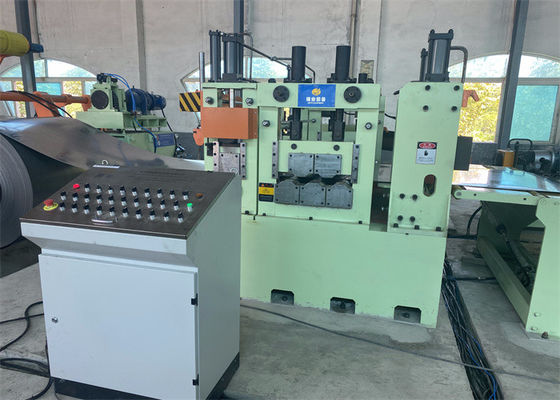

4) dubbele knijprolletjes & 5-roller leveler en spoelkop snij
5)eerste put accumulator
6)Zijdelingse gids voor slitter

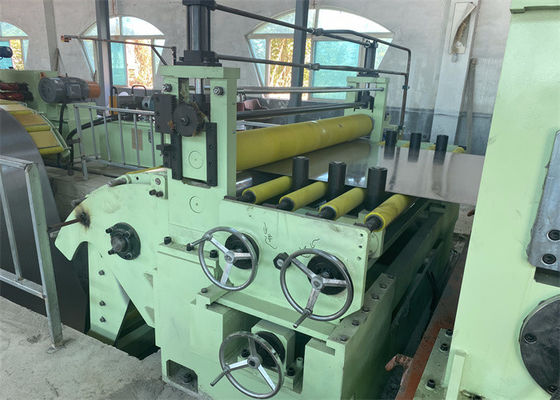

7)Slitter(adopteren oude slitter hoofd
8)randschrootreeler (onder de transmissie tafel)
9)tweede put accumulator
10) voorseparator & spanningsoperator, post-shear & deflectorroller
11)Recoiler met separator press bracket
12)Koelontladingswagen
13)Hydraulisch systeem, Pneumatisch systeem
14)Elektrisch besturingssysteem
Alle transmissie rollen zijn bekleed met PU-rubber om het gegalvaniseerde staalplaatoppervlak tegen krassen te beschermen.
Parameters:
| Grondstoffen | Het eindproduct | Gereedschappen | Kracht | Capaciteit |
| Moederspoel | van de soort gebruikt voor de vervaardiging van motorvoertuigen | |||
| ID 508mm | ID 508mm | schijfmes ID205 x OD290 x 10 mm |
slitter 75 kW |
snelheid 0-120 m/min |
| OD 1600 mm | OD 1600 mm | de afstand tussen de messen ID205 x OD250 |
terugspoeler 90 kW | nauwkeurigheid +/- 0,10 mm |
| Gewicht 15T | Gewicht 15T | scheidsregelaar ID75 x OD180mm |
totaal 210 kW |
Kampier 0.5 mm/m |
| Dikte 0.2-2mm |
banden 1 mm x 30 slits, 2 mm x 15 slits | spanningsblokje 1350 x 400 mm |
||
| breedte 300-1250 mm |
Breedte 20-600 mm |
met een gewicht van niet meer dan 10 kg ID75 x OD100mm |
Inrichting:
