Het Staal die van de hoge snelheidsprecisie Lijnen scheuren meet dun Blad die Machine scheuren

Het Staal die van de hoge snelheidsprecisie Lijnen scheuren meet dun Blad die Machine scheuren
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
(0,2-2)x1250
Trading Properties
MOQ
1SET
Packing
2x 40HC + 1x 20GP
period for dispatch
90 -150 dagen
payment method
L/C, T/T
Supply Capacity
20 sets per jaar

Product Details

Markeren:

300mm Precisiestaal die Lijnen scheuren

,

1250mm Hoge snelheidsstaal die Lijnen scheuren

,

Dun Maatblad die Machine scheuren

Sheet Thickness: 0,2-2 mm
Sheet Width: 300-1250mm
Slitting Speed: 0-150 mpm
Slitting Quantity: 2 mm x 15 stroken
Slit Width Tolerance: +/- 0,10 mm
Total Power: 250KW
Land Area: 22m x 8m
Slitter Arbor: 205mm
Recoil Mandrel: 508mm
Tools Changing: dubbele snijmachine
Product Brief
Het Staal die van de hoge snelheidsprecisie Lijnen voor Dun Maatblad scheuren Het dunne blad die de hoge snelheid scheuren die van de machinebehoefte 120m/min, 150m/min, 200m/min, dus over een half uur scheuren kan één rol, plus scheuren het efficiënte mechanisme wordt geschikt om neer te verkorten ...
Product Description

Het Staal die van de hoge snelheidsprecisie Lijnen voor Dun Maatblad scheuren



Het dunne blad die de hoge snelheid scheuren die van de machinebehoefte 120m/min, 150m/min, 200m/min, dus over een half uur scheuren kan één rol, plus scheuren



het efficiënte mechanisme wordt geschikt om neer te verkorten - en tijd, de tijd die van lading, kan binnen 10minutes worden gebeëindigd inpassen de leegmaken, kan elk uur 8 10coils (10coils x 15T = 150T) scheuren.



Karakters:

  1. Rol die zadel opslaan: de gezette rol klaar op het zadel, rolauto (karretje) kan onder de rol komen en het opheffen, die luchtkraan werktijd vermindert en staalrol vermijdt schadelijk als de kraan direct rol op rolauto zette.
  2. De auto van de rollading: of vloertype de rolauto of het kuiltype, verzekert de efficiënte rollading op doorn ontrolt.
  3. enige doorn uncoiler: de hydraulische uitbreidingsdoorn juist voor 508mm, en kan extra segmenten of rubberkoker aan rollen van uncoiler de grotere identiteitskaart installeren. De lading op doorn varieert met de verschillende rollen van het afmetingenmetaal.
  4. de perswapen van de rol hoofdtractie, schilmesje die plaat scheppen: werk met elkaar samen aan open coillhoofd en verzend in snuifjevoeder.
  5. Snuifjevoeder en preleveling materiaal: bij het inpassen verzend vooruit rolhoofd naar snijmachine, op automatische wijze, synchroon met snijmachine die onophoudelijk strook verzenden in accumulatorlijn.
  6. 1# eerste accumulatorlijn in grond: hydraulische klappende plaat als brug om dunne bladpas tijdens het inpassen van stadium, op automatische wijze, om staalreis te accumuleren in lijnkuil over te laten om snuifje te synchroniseren die en snelheid, met fotocellen op kuilmuren voeden scheuren om terug te koppelen.
  7. Persrollen en zijgids: aan horizontaal en verticaal de strook van het gidsstaal op centrum van het scheuren van machine. Pas manueel zijgids aan de breedte van de staalstrook aan.

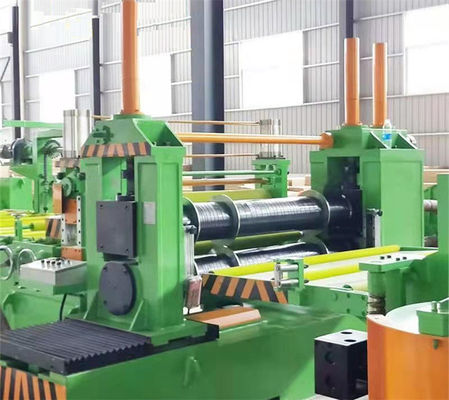

  8. Hoofdmachine, die machine scheuren: omvat een paar van parallelle messenschachten, één beweegbare snijmachinetribune, één vaste die snijmachinetribune, schroef onderaan mechanisme, aandrijving en transmissie door gelijkstroom/AC bestuurder wordt gecontroleerd.
  9. Coiler van het randschroot: beëindig randschroot, het winden wordt de spanning verstrekt door cirkelvormige motor door wrijvingwiel.
  10.  2# de kuil van de accumulatorlijn: dezelfde structuur met 1#-accumulatorkuil, om synchrone snelheid te waarborgen van het scheuren en het terugdeinzen, de spleetstroken verwart nooit ooit in de lijn.
  11. Spanning en snelheid die eenheid meten: de hydraulische wol voelde type of roltype spanningsvoorziening van het terugdeinzen, coderend de snelheid van de maatregelenlijn alvorens terug te deinzen.
  12. Deflectorrol en preseparator: alvorens terug te deinzen, afzonderlijke staalstroken in orde en de richting van gidsstroken terug te deinzen doorntang.
  13. Het scheiden overarm en recoiler: of naadloze of open segmentendoorn, om het goede terugdeinzen ervoor te zorgen, die bult ≤0.5mm, randverschil ±0.10mm rollen.
  14. Elektrisch controlesysteem: PLC van Siemens om de scheurende lijn te controleren die bij hoge snelheid 200m/min.ü werken

Parameters:

Scheurend Lijn 0,2 -2 X 1250 150mpm Parameters
Komende staalrollen ID508mm, 610mm, OD1800mm, rolgewicht 20T
Gebeëindigde babyrollen ID508mm, OD1800mm, maximum rolgewicht 20T
De breedte van de moederrol 3001250mm
De breedten van de babyrol 20mm 600mm
Aantal van het scheuren 1mm x 30slits; 2mm x 15slits
Hoofdmotoren Snijmachine 90KW + Recoiler 110KW
Snijmachinemes ID205 x OD320 x 10/15mm SKD11 HRC58-61
Recoilerdoorn Naadloze doorn
Facultatief De snelle uitwisselingssnijmachines, maken turnstile leeg
Het scheuren van snelheid 0-100-150mpm regelbaar
Configuratie PLC van Siemens, Parker Drive, Vitory-Kleppen
Het scheuren van precisie Spleetbreedte ±0.1mm; Welving ±0.1mm/m; dienst 5% van dikte; terugslagbult<0>

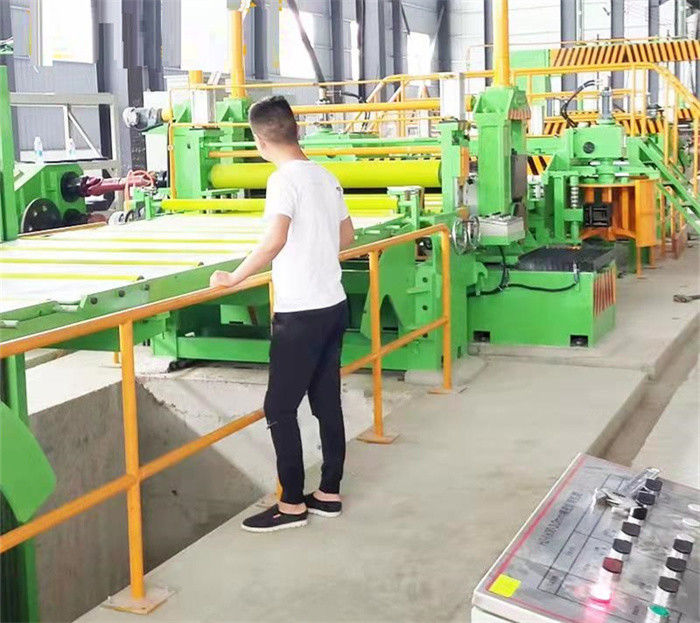

Lay-out:

Het Staal die van de hoge snelheidsprecisie Lijnen scheuren meet dun Blad die Machine scheuren

Het Staal die van de hoge snelheidsprecisie Lijnen scheuren meet dun Blad die Machine scheurenHet Staal die van de hoge snelheidsprecisie Lijnen scheuren meet dun Blad die Machine scheurenHet Staal die van de hoge snelheidsprecisie Lijnen scheuren meet dun Blad die Machine scheuren
