0-50m/Min Heavy Duty Steel Coil die Lijn voor Zware Maat 10 X 1800 scheuren

Stalen coilplaten snijlijnen voor zwaar gebruik

Stalen coil snijlijn voor zwaar gebruik voor zware platen 10 x 1800

Dikke coilplaat snijden in de lengterichting, zoals 8 mm, 10 mm, 12 mm, 14 mm normaal koolstofstaal, of hoogwaardig treksterk staal voor zwaar gebruik, bijv. 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, enz..., de snijmachine moet bestand zijn tegen zwaar gebruik en de machinestructuur moet een robuuste structuur en automatische bediening hebben.

We leverden 6x2000 dubbele snijmachines voor dikke platen met hoge treksterkte aan India, 8 x 2000 dubbele kop snijlijnen aan Algerije en Rusland, 12x1250 mm snijmachine aan de binnenlandse provincie Sichuan. Onze ervaringen zijn rijk, we kunnen snijmachines ontwerpen zoals klanten willen.

Kenmerken:

1. Grote baffle dubbele kop afwikkelaar: dikke stalen coilplaten zijn vaak zwaar met een grote buitendiameter, het maximale coilgewicht kan 30-40T zijn en de buitendiameter kan oplopen tot ongeveer 2200 mm. De binnendiameters van de coils zijn niet zo regelmatig, ze zien er ovaal uit, de tegenoverliggende twee conische doornen kunnen de coil gemakkelijk van binnen ondersteunen.

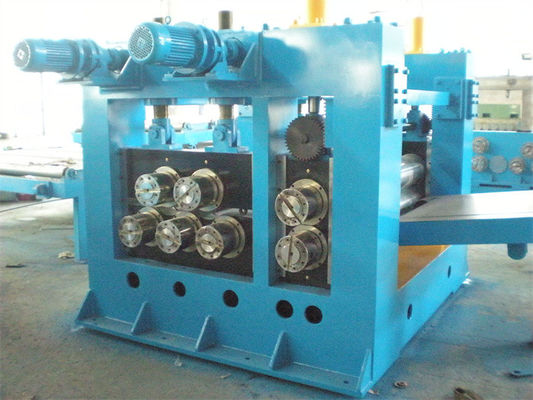

2. Sterke 5-rollen voor-nivelleerder voor het snijden: dikke plaat werd opgerold tot coils in de walslijn, de coilradius van de strips is sterk, een sterke nivelleerder kan de coilbuigradius afvlakken om vlak te worden, klaar voor later snijden.
3. Vijf-rollen spanner: De vijf-rollen spanner is een 3 over 2 rollen structuur, die de stalen strips strak onder stabiele herwikkelspanning houdt
4. Strips scheidingspersframe over herwikkelaar: Om continu herwikkelen te garanderen, moet elke strip op orde worden gehouden en strak één laag over de onderlaag, hydraulisch scheidingspersframe stevig op de fundering staan, de scheidingsas op de herwikkelstrips drukken door twee hydraulische cilinders.

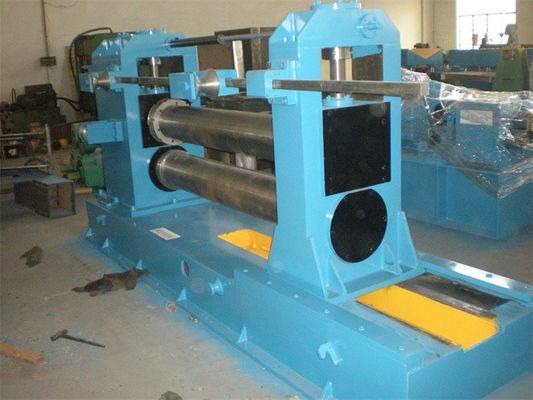

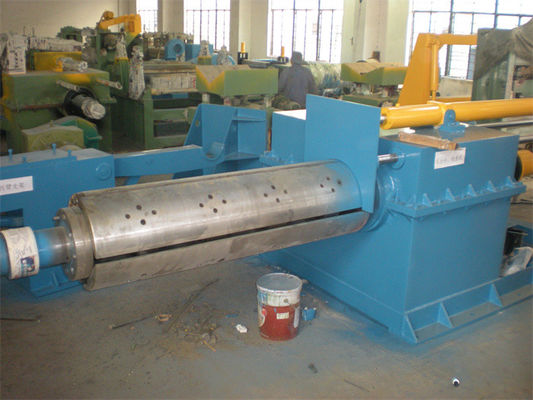

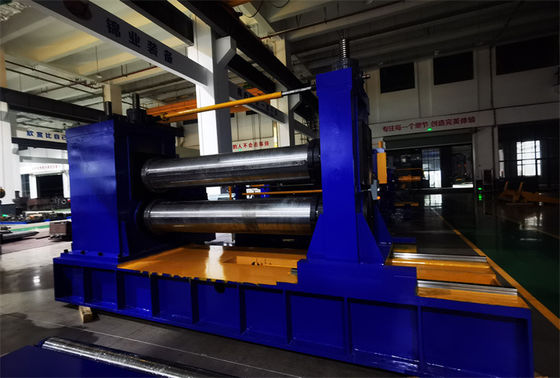

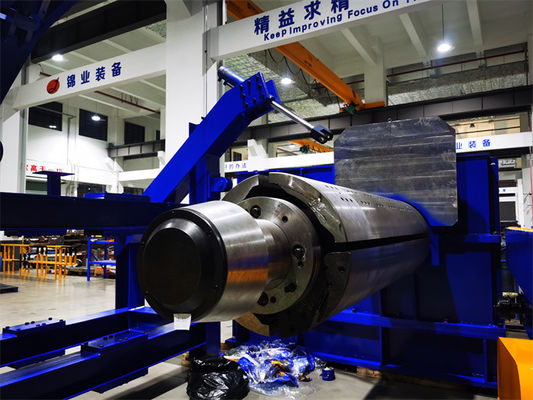

5. Snijmachine en herwikkelaar: De structuur is hetzelfde als normaal, veel sterker, en sommige onderdelen gebruiken speciaal materiaal. Snijden en herwikkelen werken synchroon door PLC-besturing.
6. Gemotoriseerde zijgeleiding: voor plaat met diktemeter, wordt de zijgeleiding gemotoriseerd aangepast door op een knop op het paneel te drukken.
7. Twee schrootwikkelaars aan elke kant: onafhankelijk aangedreven door een grote AC frequentiemotor, met schrootwikkelverplaatsing.
8. Elektrische besturing: de hoofdaandrijfkast bevindt zich achter de snijmachine aan de aandrijfzijde, de bedieningspanelen bevinden zich aan de voorkant van de machine, met touchscreens en Siemens PLC.

 Samenstelling en parameters:

Lay-out:
