Machines voor het snijden van platen met een zwaartepunt van meer dan 10 mm

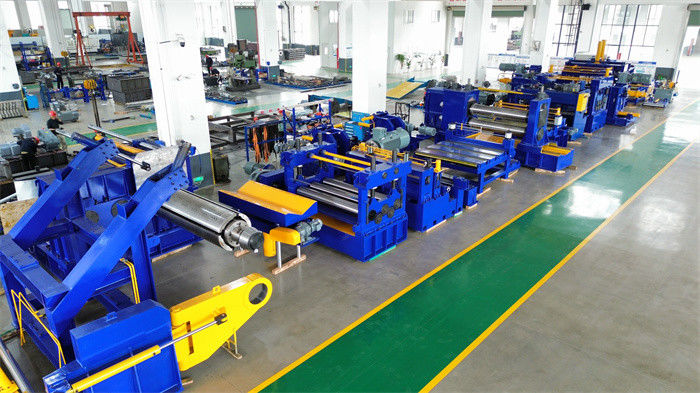

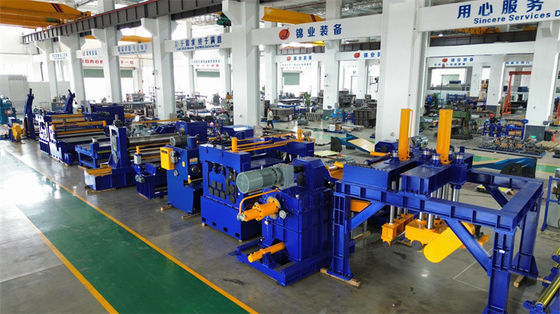

Zware plaat snijmachine is gespecialiseerdproductielijngebruikt voor het langszijdig snijden van brede metalen platen (meestal 3 mm of dikker) in meerdere smalle banden.W- een goed gebruik in de staalverwerking,Vervaardiging van ERW-buizen, rollenvorming van metalen profielen,scheepsbouw, drukvaten, bouwmachines en andere industrieën.We ontwerpen en maken 14 x 2000 koolstaal spoel snijlijn voor de Indiase markt, de hele lijn is ongeveer 200T gewicht, verzonden door 8 containers (twee van hen zijn platte rekken).
Hoofdbestanddelen
Bestaat uit een ontwikkelingssectie, een snijsectie en een terugslagsectie, alsmede een hydraulisch/pneumatisch/elektrisch systeem en snijtoerusting.
Ontwikkelen van de spoelIn de volgende rubriek:

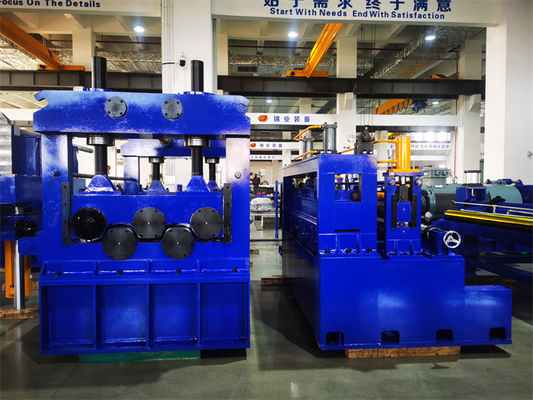

35T spoel laden wagen, 35T dubbele mandrels uncoiler, portaal frame spoel kop opener, dubbele knijp rollen & 5rolls preleveler, spoel kop scheer, eerste put lus ((transmissie roll tafel)
Snijgedeelte

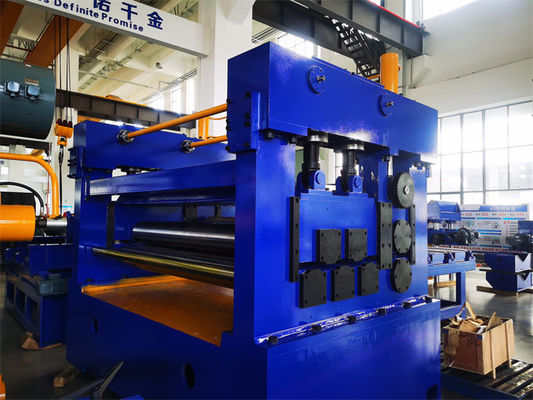

Centrale gids, Slitter (dubbele ratio verschuiving beschikbaar), rand trimming en wikkeling, tweede put lus
Verpakkingsonderdeel
Voorseparator tweemaal, wolfilterspanning, 5 rollen spanning, afbuigrol, terugspoeler met persseparator, spoelontladingswagen
Hydraulisch, pneumatisch en elektrisch systeem
Hydraulische stations, klepstandaarden en leidingen
elektrische aandrijflijnen, bedieningspanelen
voor het snijden van accessoires
Snijdmessen, scheidingspannen, scheidingspannen en scheidingspannen, enz.
Parameters:
Snijcapaciteit
| Dikte |
Maximaal aantal snijdingen |
Maximale snij snelheid |
| 13-14 mm |
3 strips |
30 m/min |
| 11 tot en met 12 mm |
4 strips |
30 m/min |
| 8 tot en met 10 mm |
6 strips |
30 m/min |
| 7 tot en met 8 mm |
10 strips |
40 m/min |
| 5 tot en met 6 mm |
15 strips |
50 m/min |
| 2 tot 3 mm |
18 banden, 32 banden |
60 m/min, 40 m/min |
MachinesParameters
| |
Posten |
Parameters |
| 1 |
Saddel voor het voorbereiden van de spoel, wagen voor het laden van de spoel |
35T load, 4 kW wandelmotor |
| 2 |
met een vermogen van niet meer dan 10 W |
35T koperen spoel, 37KW x 2 AC |
| 3 |
Portal spoelkop Pressrol, rechtop- en schaaftoestel |
7.5 kW wisselstroom tractie, hydraulische acties |
| 4 |
dubbel knijprolletjes & 5-roller leveler en spoelkopscherm |
3 kW x 2 + 90 kW Φ230/200×2100mm |
| 5 |
Looping1
(transmissie-tabel)
|
4 m lengte 2,2 m breedte 4 m diepte |
| 6 |
Zijdelingse gids |
800-2000 mm hydraulische aanpassing |
| 7 |
Slitter |
ID360 x OD600 x 20 mm
6CrW2Si mes, 250 kW
|
| 8 |
Schrootwinder of -schroef |
11 kW x 2 |
| 9 |
Looping 2 |
6 m lengte 2,2 m breedte 5 m diepte |
| 10 |
Separator, 5 rollen Spanning |
ID130xOD250 x 6 mm scheidschijven, 5 rollen motordrijfspanning |
| 11 |

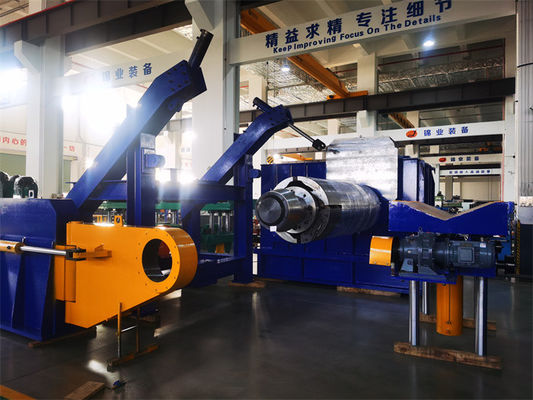

Recoiler |
350 kW AC Ф760 mm mandrel |
| 12 |
Koelontladingsauto |
35 T belasting, 4 kW |
| 13 |
Hydraulisch systeem |
12Mpa, 15W |
| 14 |
Elektrisch besturingssysteem |
Siemens PLC, INOVANCE AC aandrijving
Totaal vermogen: 700 kW
|
Belangrijkste kenmerken
Hoge stijfheid: Zwaar werkend frame en blade schachten weerstaan hoge scheerkrachten.
Automatisering: PLC/CNC regelt de afstand, snelheid en spanning van het lemmet.
Duurzame messen: Gecoate of vervangbare messen verlengen de levensduur.
Veiligheid: noodstop, beschermende deksels en lichtgordijnen.
Hoge productiviteit:Elke spoel wordt binnen een uur gesneden, 35T x 8 = 360T.
