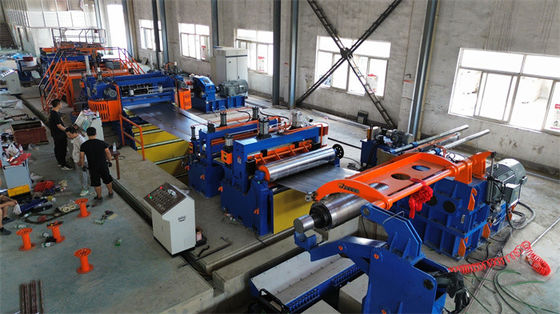

150mpm Automatische spoelplaat metalen snijlijn Langeafsnijmachine 0,3-3 X 1600

150mpm Automatische Spoelplaatmetaal Slijtlijn Longitudinaal Snijmachine 0.3-3 X 1600

Hoge Precisie Roestvrijstalen Plaat snijmachine heeft een sterke structuur en zeer precieze fabricage, de snijlijn loopt zeer soepel.

Geschikt voor normaal koolstofstaal Vloeigrens ≤270Mpa Treksterkte ≤465Mpa tot goed constructiestaal vloeigrens tot 350Mpa, treksterkte 600Mpa.

.

Verschillende staten van stalen spoelen kunnen door de lijn worden gesneden: warmgewalst, koudgewalst, gegalvaniseerd, voorgelakt in verschillende staalsoorten.

Samenstelling en Kenmerken

1. Zeer sterke afwikkelaar en spoelopeningspersrol en afpelende schep, om de stalen spoel stabiel vast te houden op het moment dat de stalen strip wordt uitgetrokken, en de stripkop in de knijpvoedingsapparatuur te sturen.

2. Snijder: snijder stands, assen, messen zijn groot en sterk.

3. Alle transmissierollen zijn met PU-rubber bekleed.

4. Accumulatorputlus is langer en diep genoeg om ervoor te zorgen dat de stalen strip accumuleert.

5. Spanningvoorzieningseenheid heeft een plaattype vilt om instelbare stabiele spanning te bieden voor het oprollen.

6. Herwikkelaar heeft een portaalframe type overarm separator, van bovenaf om strips te scheiden.

7. Snijsnelheid gaat tot 150m/min.

8. Snijmessen zijn van materiaal SKD11, H13K, etc.

9. Hydraulisch systeem, zoals hydraulische cilinders, kleppen, robuust en duurzaam.

Snijprecisie:

• Snijbreedte tolerantie: ≦0.10mm; Snijbreedte ＜300mm, dikte ＜1.2mm, snijbreedte tolerantie ≦0.05mm;
• Snij kromming: ≦0.5mm/M voor strip van breder dan 300mm, ≦1.0mm/M voor strip van <300mm. De randstrips binnen 100mm van de moederspoelrand vallen niet onder de beperking.
• Bramen: ≦0.05mm, ofwel niet meer dan 5% van meer dan 1mm dikte strip snijden bij stabiele snelheid onder omstandigheden van scherpe messen en juiste mesopeningen.
• Herwikkeling verspringing ≦±0.5mm (bij stabiele snelheid, snelheidsverandering niet zo snel
• Herwikkeling turriform: ≦±2.0mm (bij maximale oproldiameter

Lay-out Proces:

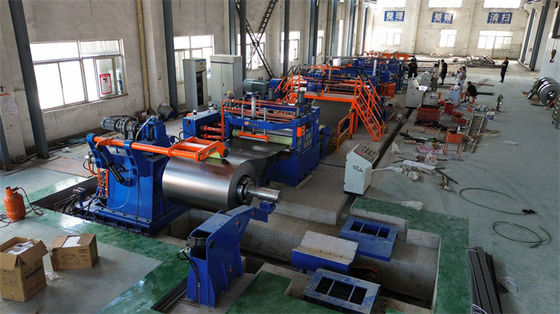

Spoelvoorbereidingszadel, Spoel laadwagen, Enkele doorn Afwikkelaar met persrol, Spoelkop afpeller, Knijpvoeder & 5 rollen Pre-nivelleerder, Schaar, Putlus 1, Zijgeleiding, Snijder, Schrootwikkelaar, Putlus 2, Spanner en Pre-separator, post schaar en afbuigrol, herwikkelaar met overarm separator, spoel lossende wagen, (draaikruis)

Parameters:
