Hoog nauwkeurige metaalplaat snijlijn met snel wisselende tweeling snijmachines

Hoog nauwkeurige metaalplaat snijlijn met snel wisselende tweeling snijmachines
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
JY (0.3-3) x 1300
Trading Properties
MOQ
1SET
Packing
4 x 40HC
period for dispatch
120 -180 dagen
payment method
L/C, T/T
Supply Capacity
10 sets per jaar

Product Details

Markeren:

Het hoge Metaal die van het Nauwkeurigheidsblad Lijn scheuren

,

508mm Rolmetaal die Lijn scheuren

,

300KW blad die Lijn scheuren

Product: Hoge nauwkeurigheid metalen plaat snijlijn dubbele snijmachines
Material: koudgewalste, GI rolblad
Coil Width: 300-1300mm
Coil Thickness: 0,3-3 mm
Coil Weight: 15-20T
Coil ID, OD: 508 mm, 1800 mm
Number Of Slitting: 3 mm x 12 stroken
Slitting Speed: 0-150 m/min
Double Slitters: Snelle uitwisseling
Coils Unloading: tourniquet
Land Area: 25m x 13m
Total Power: 300 kW
Recoil Mandrel: 508 mm
Product Brief
Hoge nauwkeurigheid plaatwerk snijlijn met snelle wissel-dubbelsnijders Twin-slitters zijn een goede oplossing als verwerkingsfabrieken voor staalrollen een hoge productie nodig hebben. Twin-slitters kunnen snel met elkaar uitwisselen, het duurt slechts ongeveer 15 minuten. Traditioneel hebben ...
Product Description

Hoge nauwkeurigheid plaatwerk snijlijn met snelle wissel-dubbelsnijders



Twin-slitters zijn een goede oplossing als verwerkingsfabrieken voor staalrollen een hoge productie nodig hebben. Twin-slitters kunnen snel met elkaar uitwisselen, het duurt slechts ongeveer 15 minuten. Traditioneel hebben geschoolde werknemers 1-2 uur nodig om de snijmessen en afstandhouders op de snij-assen te plaatsen en aan te passen. Als er één snijkop op de snijlijn staat, moet de hele lijn stoppen en wachten tot de snijmachine klaar is met nieuw geplaatste messen en afstandhouders. Anders wordt tijdens deze periode een andere rol gesneden bij non-stop snijden.



Snel veranderingsproces:

1. Ontgrendel de aandrijfverbindingen, open de hydraulische pers op de slibvoeten.

2. Gemotoriseerd uitlopen naar wisselplatform.

3. gemotoriseerd verplaatsen van het platform om de andere snijmachine naar online positie te laten kijken.

4. gemotoriseerd verplaatsen van de andere slitter online

5. hydraulische persvoeten van de andere snijmachine, aandrijfas aansluiten en vergrendelen.

6. Voordat er wordt gewisseld, zijn de snijgereedschappen geïnstalleerd en afgesteld.



Wij leverden

één set 3x1250 dubbele snijkoppen naar de Filipijnen

één set 4x1850 dubbele snijkoppen naar Zuid-Afrika,

Eén set 3 x 1600 dubbele snijlijnen naar Indonesië

één set 3x2000 dubbele snijkoppen naar Vietnam,

één set 6x1700 dubbele snijkoppen naar Rusland,

Eén set 6x2000 dubbele snijmachine naar India

Eén set 8x2000 dubbele snijmachines, snijlijn naar Algerije





Ons ontwerp met dubbele slitters (dubbele slitters) levert zeer uitstekende prestaties:

  • Eén snijkop is online aan het werk, op de andere snijmachine plaatsen werknemers schijfmessen en afstandhouders.
  • Na plaatsing automatisch testen of de mesopeningen correct zijn.
  • Wissel dubbele snijmachines uit op het uitwisselingsplatform in de Jog-modus
  • Dit proces duurt slechts een kwartier.



Wanneer klanten een grote reeks stalen spoelen willen snijden, zoals 0,3-6 mm, 0,4-8 mm, maken we twee snijmachines met verschillende snijtaken, één snijmachine is voor het snijden van dunne spoelplaten, de andere snijmachine is groter voor het snijden van dikkere spoelplaten.

We leverden 6x1600 dubbele snijmachines, met een snijmachine van 0,3-3 mm en de andere snijmachine van 2-6 mm. Klanten zijn zeer tevreden met het ontwerp, ongeacht welke dikte de spoel moet snijden, hij krijgt een goed snijresultaat.



De twee snijmachines kunnen worden aangedreven door één aandrijfmotor en transmissie, of elke snijmachine heeft één motor en transmissie waarvan de snijkop naar buiten rijdt en weer op rails terugkeert, zonder dat er één uitwisselingsplatform nodig is. Maar één uitwisselingsplatform is een must als er meer dan twee snijmachines nodig zijn voor één snijlijn.



Samenstelling en parameters:

Nee. Samenstelling Parameters
1 Voerspoelwagen 15-20T
2 Dubbele doornafwikkelaar Φ508 mm, 20T belasting

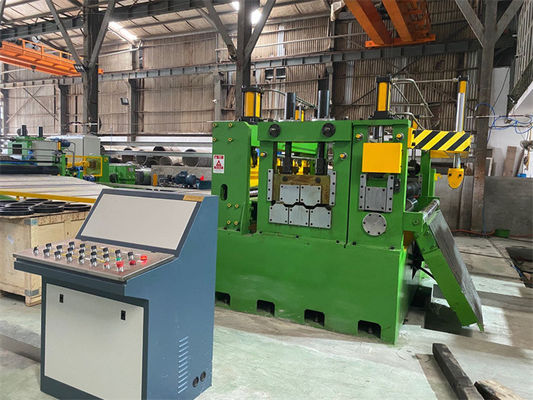

3 Pinchfeeder en Five Roller Leveler Φ160 mm, 30 kW
4 Hydraulische schaar 3 x 1300
5 Transmissieroltafel 3000 mm lengte
6 zijgeleider en aandrukrol 300-1300 mm breed
7

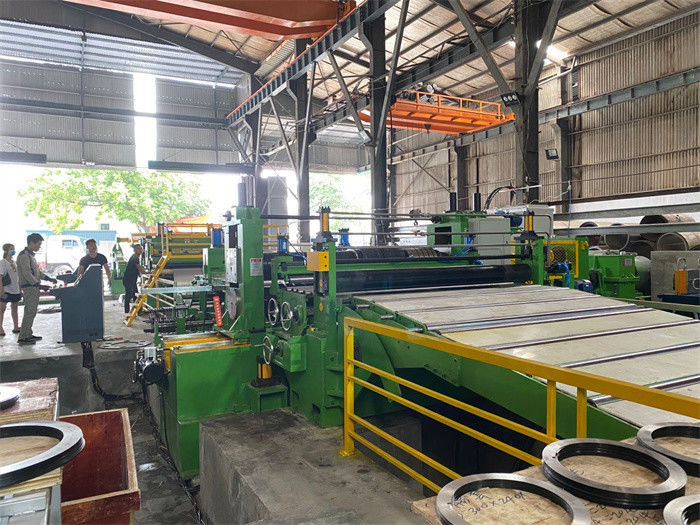

snijmachine

(dubbele hoofden snelle uitwisseling)

Φ220 mm, 110 kW +4 kW x 3
8 rand schroot winder en Strips staarten Press 4 kW x 2
9 Pit-accumulator 4000 mm lengte
10 Pre-separator, spanner, balanceerrol

Tweemaal gescheiden, wolviltspanning

Φ320 mm afbuigrol

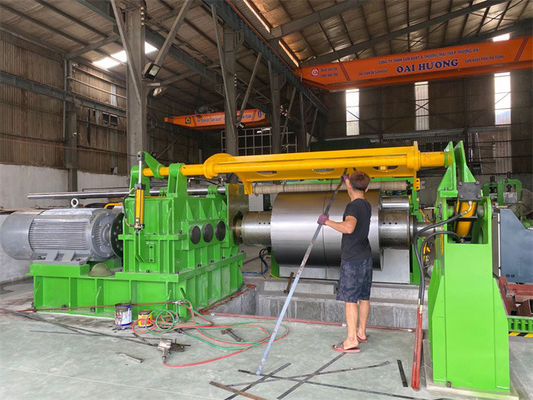

11 ReCoiler (met scheidingsschijven, pusher) Φ508 mm, 132 kW, 20 ton belasting
12 Rollen lossen karretje 20T
13 Hydraulisch systeem Rexroth-kleppen, Yuken-pomp
14 Elektrisch besturingssysteem Parker DC-aandrijving, PLC en touchscreen
