Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250)

Ik ben online Chatten Nu

Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250)

Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250)
Steel Coil Slitting Line For Cold Rolled CR Steel Sheet (0.2-3 X 1250)
Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250) Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250)

Grote Afbeelding :  Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250)

Productdetails:
Plaats van herkomst: Wuxi, China
Merknaam: Jinye
Modelnummer: YX (80-120) X 80
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1SET
Verpakking Details: 40HC x 2
Levertijd: 60 -90days
Betalingscondities: T/T

Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250)

beschrijving
Naam product: Snijmachine voor stalen rollen Materiaal van de plaat spoel: Koudgewalste CR-staalplaat
Bladbreedte: 300 mm-1250 mm Dikte van de plaat: 0.2-3 mm
Het scheuren van snelheid: 0-120 mpm Verstelbaar Rol I.D: 508mm, 610mm
Rol O.D: 1800mm Gewicht van de spoel: 20T
Snijprecisie: ±0.10mm Aantal van het scheuren: 1 mm x 30 gleufjes; 3 mm x 12 gleufjes
Toepasselijke sectoren: Energie en mijnbouw, huishoudelijk gebruik, hotels, detailhandel, landbouw, bouw, kleding, restauran Belangrijkste verkooppunten: Hoge precisie, hoge productiviteit, lage kosten en hoge snelheid
Naverkoopservice: Onlineondersteuning, Gebiedsinstallatie Na garantie service: Videotechnische ondersteuning, Onlineondersteuning, Gebiedsonderhoud
Markeren:

De Staalplaatmetaal die van Cr Lijn scheuren

,

Metaal 0.2-3 die X 1250 Lijn scheuren

,

Koudgewalste Staalrol die Lijn scheuren

Lijn voor het snijden van stalen spoelen voor koudgewalst CR-staalplaat(0,2-3 x 1250)



Beschrijving



Een stalen spoel snijlijn is een uiterst plastic uitrusting die wordt gebruikt om geïmporteerde of in eigen land geproduceerde grote stalen spoelmaterialen te snijden en terug te wikkelen in smalere stalen spoelen van dezelfde lengte.Over het algemeen, dit proces bestaat uit automatische voeding, vereist stalen spoel snijden, spoelhouder beweging, spoelen, en snijgat.met een breedte van niet meer dan 50 mm,, zoals koudgewalst koolstofstaal, roestvrij staal, gekleurd gecoat staalplaat, aluminiumplaat, enz.


Volgens de verschillende werkwijze zijn er drie verschillende soorten productielijnen voor het snijden van stalen spoelen: handmatig, semi-automatisch en volledig automatisch.semi-automatische en volledig automatische apparatuur zijn uitgerust met programmeerbare regelaars, die het gehele snijproces automatisch kan voltooien en verschillende bedrijfsparameters in realtime kan monitoren, waardoor de productie-efficiëntie en de productkwaliteit worden verbeterd.


In vergelijking met handmatige snijmachines hebben productielijnen voor het snijden van stalen spoelen met een hogere automatisering voordelen zoals hoge werkdoeltreffendheid, eenvoudige bediening, hoge nauwkeurigheid,en betrouwbare productkwaliteitDaarom wordt het op grote schaal gebruikt in koudverwerkende productielijnen van spoelstaal in industrieën zoals staalpijpen, gebouwen, zonne-energie, elektriciteit, meubels, auto's, elektronica, enz.



Carbonstaalplaten zijn het meest voorkomende metaalplaat, de meeste carbonstaalplaten zijn koolstofarme staal (zacht staal), middelgrote en hoge koolstofstaalplaten zijn hoogwaardig hoog trekstaal,Warmgewalste HR-kolommen van koolstofstaal zijn dikker dan de laagstaalplaten voor koudwalsen,



Koudgewalste stalen spoel is dunne vellen na koudwalsen, het diktebereik meestal onder 2 mm, de minimale dikte kan ongeveer 0,2 mm zijn, het vereist hoge precisie snelle snijwerk.We zien CR vaakWe geven verschillende opties van configuratie snijlijnen voor klanten om te kiezen, die behoefte klant vertellen hun plan van de productie,dan berekenen we de snij snelheidElke snijlijn is op maat gemaakt, dus het meest geschikt voor de klant.



Samenstelling en parameters:

1)Zadel voor het voorbereiden van de spoel, 20T belasting

2)Een mandrel ontroller (508 mm mandrel, met 7,5 kW persrol)

3)Scoolkop-gericht- en scheepsapparaat

4) dubbele knijprolletjes & 5-roller leveler en spoelkop snijwerk (30KW AC)

5) Gaten accumulator 1 (3m lang, 3m diep, 1,6m breed)

6)Zijdelingse begeleiding vóór de slitter (300-1300 mm verstelbaar bereik)

7)Slitter ((dubbele koppen snelle uitwisseling is optioneel), 220 mm boord, 110KW DC

8)randschrootreeler ((onder de transmissie tafel) 4KW variabele frequentie

9) put accumulator 2 (3m lang, 4m diep, 1,6m breed)

10) voorseparator & spanningsoperator, deflectorroller

11)Recoiler met een 508 mm naadloze mandrel

12)Spoelontladingswagen, 20T belasting

13)Hydraulisch systeem, pneumatisch systeem 7,5 kW pomp

14)Elektrisch besturingssysteem



Layoutproces:

Coil preparing saddle, Coil loading car, Single mandrel Uncoiler met persrol, Coil hoofd peeler, Pinch feeder & 5 rol Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Pit loop 2, Spannings- en voorseparator, scheerrol en deflectorrol, terugspoeler met overarmseparator, spoelontladingswagen, (draaier)



Parameters:

Snijlijn 0,2-3 x 1250 120mpm Parameters
Komende stalen spoelen ID508mm, 610mm, OD1800mm, spoelgewicht 20T
andere, met een breedte van niet meer dan 15 mm ID508mm, OD1800mm, spoelgewicht max 20T
Breedte van de moederspoel 300-1250 mm
Breedtes van baby spoelen 50 mm -1250 mm
Aantal snijwerkzaamheden 1 mm x 30 gleufjes; 3 mm x 12 gleufjes
Hoofdmotor Slitter 110 kW + Recoiler 132 kW
Snijmes ID220 x OD330 x 15 mm SKD11 HRC58-61
Tandenbalk van de recoiler 508 mm mandrel
Facultatief Snelverwisselende slitsers, lossen van draaistokken
Snijdsnelheid 0-120 mpm verstelbaar
Configuratie Siemens PLC, Parker Drive, Vitory Valves
Snijprecisie Slitsbreedte ±0,10 mm; camber ±0,1 mm/m; bur 5% van de dikte; terugslagbuik <0,5 mm



Configuratie:

Deel Materiaal, verwerking, merk
as, as, rollen 40Cr,HB250-275, oppervlak HRC55-58
Slitterbalk 42CrMo smeden, HB280-300, oppervlak MF HRC50-55, harde chroomcoating, oppervlakpolijst
Ruimte, basis Q235-A,Q345 Lassen van stalen platen, gluren
Koers van de versnellingsbak Q345 Platenlassen, warmtebehandeling, zandblazen, basiskleuren
Verandering: 40Cr smeden van staal, HB240-255, tandverharding
De volgende parameters zijn van toepassing: 45# Gegooid staal, geharmoniseerd, gehardchroomd en gepolijst
Hydraulische pomp Variabele pomp Yuken
PLC's Siemens S200
Lagers HRB, ZWZ, SKF
met een breedte van niet meer dan 15 mm Airtac, SMC.

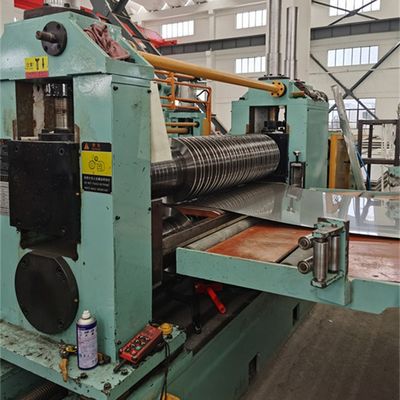

Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250) 0

Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250) 1Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250) 2

Staalrol die Lijn voor de Koudgewalste Staalplaat van Cr scheuren (0.2-3 X 1250) 3
