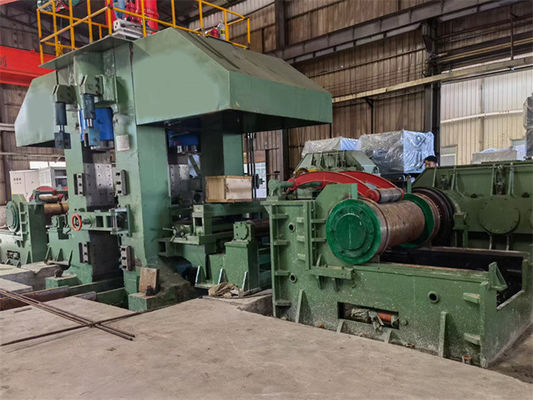

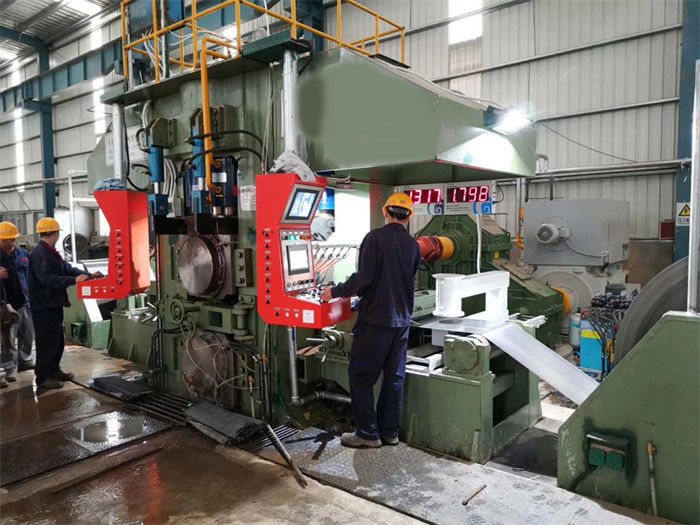

Hoge snelheid AGC die /AFC/APC 6Hi Koudwalserijlijn (1450) omkeren
is de Omkeerbare Koudwalserij van φ370/φ415/φ1180×1380mm 6hi hoge de hoge precisie koudwalserij van de configuratiehoge snelheid met onderstaande parameters:
| Grondstof |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| opbrengst strength≤ 360N/mm2 trekstrength≤ 610N/mm2 |
| 23.5mm dikte x (900-1250) mm-breedte |
| ID610mm OD2000 maximum 27T |
| Afgewerkt product |
| 0,12 0.8mm x 900 1250mm |
| ID508 X OD2000 x 27T |
| hallo Omgekeerde Molen 1380 6 |
| φ370-φ330×1380mm het werkrol |
| φ415~φ375×1380mm middenrollen |
| φ1180-φ1080×1300mm reserverollen |
| Het werkrol die (enige kant +/-) buigen: 375/280KN |
| Middenrol die (enige kant +) buigen: 450KN |
| Middenroloverdracht: ±150mm |
| Maximum het rollen kracht: 15000KN |
| Maximum het rollen torsie: 110KN.M |
| Rolling snelheid: maximum 1300m/min |
Samenstelling:
Uncoiler, 1set De auto van de rollading, 1set Rol hoofdgelijkrichter, 1set
Recoiler vóór molen, 1set Rol het leegmaken auto, 1set
Verwerkingslijst vóór molen, 1set
de Omkeerbare Koudwalserij van φ370/φ415/φ1180×1380mm 6hi
Verwerkingslijst na molen, 1set
Rol veranderend materiaal, 1set
Recoiler na molen, 1set Rol het leegmaken auto, 1set
Hoge druk hydraulisch systeem voor AGC servocilinders 1Set
Middendruk hydraulisch systeem voor rol die 1set buigen
Normaal druk hydraulisch systeem voor hydraulische acties 1set
APC, AFC, AGC Elektrisch Controlesysteem 1Set
Smeringssysteem (geëmulgeerd koelmiddelensysteem, de smering van het oliegas, dunne oliesmering)
Beschrijving van Elektrisch Controlesysteem:
| 1 voeding en distributiesysteem |
| |
400V-aandrijvingstransformator en 710V-motoraandrijving stransformer |
| |
De Distributiesysteem van de laag voltagemacht |
| |
UPS-systeem |
| drijft hoofdmotor 2 systemen |
| |
Het hoofdaandrijvingssysteem omvat aandrijving van uncoiler, recoiler vóór molen, hoofdmolen hogere rol, hoofdmolen de lagere rol, recoiler na recoiler, gebruik van AC frequentiecontrolemechanisme, met inbegrip van aandrijvingskabinetten, aandrijvingsmotoren neemt. |
| |
AC de frequentiecontrole is de reeks van SINAMICS S120, gemeenschappelijke gelijkstroom-bus die aan verscheidene motoren verbinden, terugkoppelt het ophouden. |
| |
Sluit hoofdaandrijvingssysteem aan automatiseringssysteem door aan Profibus |
| drijft hulpmotor 3 systeem |
| |
De motoren van deflectorrollen keuren S120 goed, keuren de pompmotoren van de post van de verwerkingssmering G120XA-frequentieomschakelaars goed. |
| |
motoraandrijving met constante snelheid |
| 4 automatiseringssysteem |
| |
De rang L0, de basisrang L1, HMI L1.5 van de aandrijvingscontrole van het automatiseringssysteem. |
| |
één S7-315-logica opeenvolgende controle |
| |
een ander systeem van de motoraandrijving en procesbeheersingssysteem (S7-400+2×FM458) |
| |
verre I/O verbinding |
| |
AGC, AFC, APC CONTROLE |
| 5 verrichtingspost |
| |
Het ontrollen van verrichtingspost |
| |
Hoofdverrichtingspost |
| |
Het paneel van de ingangsverrichting |
| |
Het paneel van de uitgangsverrichting |
| 6 meters en Inspectiesysteem |
